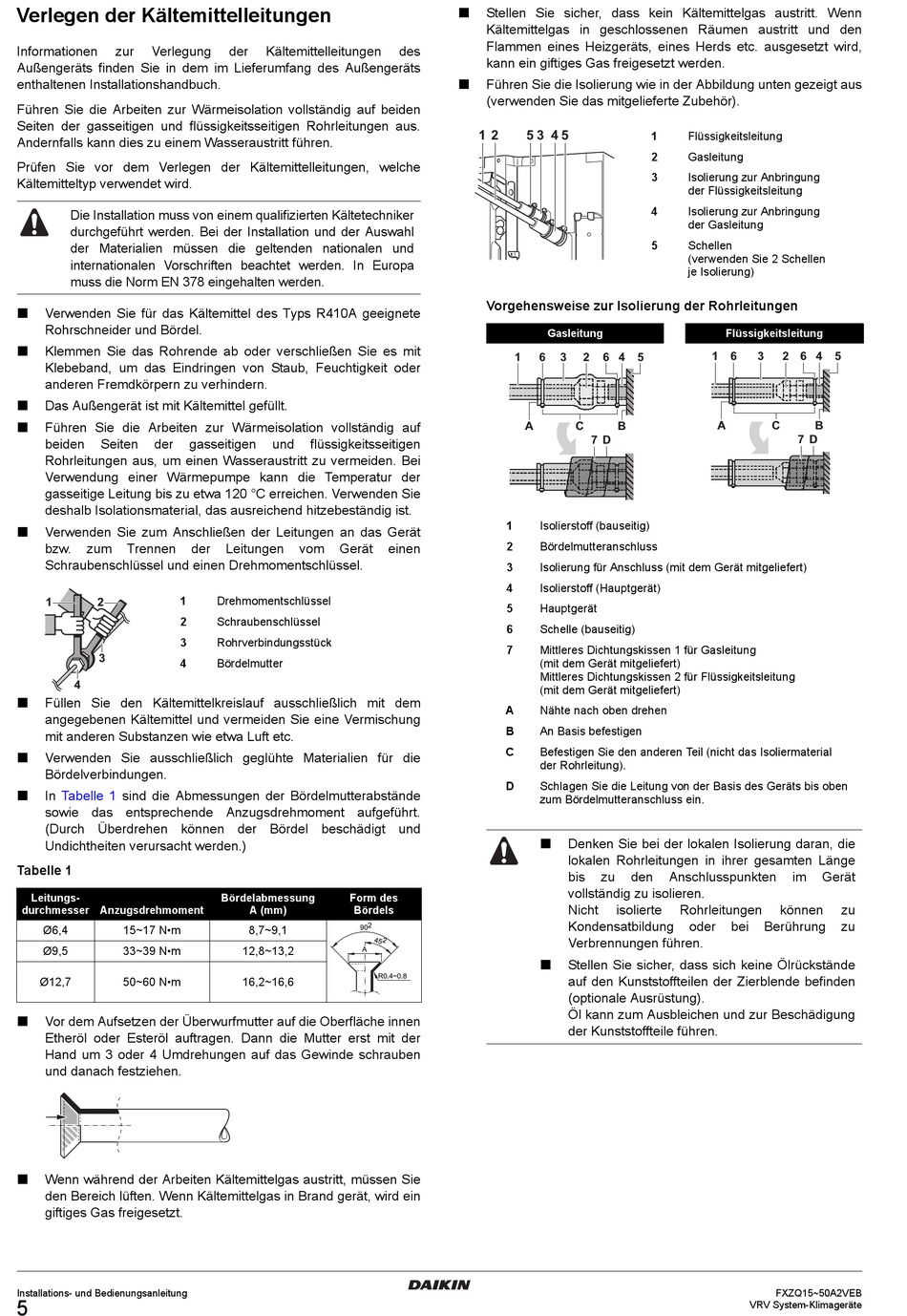

Verlegen der Kältemittelleitungen
Informationen
zur
Verlegung
Außengeräts finden Sie in dem im Lieferumfang des Außengeräts
enthaltenen Installationshandbuch.
Führen Sie die Arbeiten zur Wärmeisolation vollständig auf beiden
Seiten der gasseitigen und flüssigkeitsseitigen Rohrleitungen aus.
Andernfalls kann dies zu einem Wasseraustritt führen.
Prüfen Sie vor dem Verlegen der Kältemittelleitungen, welche
Kältemitteltyp verwendet wird.
Die Installation muss von einem qualifizierten Kältetechniker
durchgeführt werden. Bei der Installation und der Auswahl
der Materialien müssen die geltenden nationalen und
internationalen Vorschriften beachtet werden. In Europa
muss die Norm EN 378 eingehalten werden.
Verwenden Sie für das Kältemittel des Typs R410A geeignete
Rohrschneider und Bördel.
Klemmen Sie das Rohrende ab oder verschließen Sie es mit
Klebeband, um das Eindringen von Staub, Feuchtigkeit oder
anderen Fremdkörpern zu verhindern.
Das Außengerät ist mit Kältemittel gefüllt.
Führen Sie die Arbeiten zur Wärmeisolation vollständig auf
beiden
Seiten
der
Rohrleitungen aus, um einen Wasseraustritt zu vermeiden. Bei
Verwendung einer Wärmepumpe kann die Temperatur der
gasseitige Leitung bis zu etwa 120 °C erreichen. Verwenden Sie
deshalb Isolationsmaterial, das ausreichend hitzebeständig ist.
Verwenden Sie zum Anschließen der Leitungen an das Gerät
bzw.
zum
Trennen
Schraubenschlüssel und einen Drehmomentschlüssel.
1
2
1
2
3
3
4
4
Füllen Sie den Kältemittelkreislauf ausschließlich mit dem
angegebenen Kältemittel und vermeiden Sie eine Vermischung
mit anderen Substanzen wie etwa Luft etc.
Verwenden Sie ausschließlich geglühte Materialien für die
Bördelverbindungen.
In
Tabelle 1
sind die Abmessungen der Bördelmutterabstände
sowie das entsprechende Anzugsdrehmoment aufgeführt.
(Durch Überdrehen können der Bördel beschädigt und
Undichtheiten verursacht werden.)
Tabelle 1
Leitungs-
durchmesser Anzugsdrehmoment
Ø6,4
15~17 N•m
Ø9,5
33~39 N•m
Ø12,7
50~60 N•m
Vor dem Aufsetzen der Überwurfmutter auf die Oberfläche innen
Etheröl oder Esteröl auftragen. Dann die Mutter erst mit der
Hand um 3 oder 4 Umdrehungen auf das Gewinde schrauben
und danach festziehen.
Wenn während der Arbeiten Kältemittelgas austritt, müssen Sie
den Bereich lüften. Wenn Kältemittelgas in Brand gerät, wird ein
giftiges Gas freigesetzt.
Installations- und Bedienungsanleitung
5
der
Kältemittelleitungen
gasseitigen
und
flüssigkeitsseitigen
der
Leitungen
vom
Gerät
Drehmomentschlüssel
Schraubenschlüssel
Rohrverbindungsstück
Bördelmutter
Bördelabmessung
Form des
A (mm)
Bördels
90 2
8,7~9,1
12,8~13,2
16,2~16,6
Stellen Sie sicher, dass kein Kältemittelgas austritt. Wenn
Kältemittelgas in geschlossenen Räumen austritt und den
Flammen eines Heizgeräts, eines Herds etc. ausgesetzt wird,
des
kann ein giftiges Gas freigesetzt werden.
Führen Sie die Isolierung wie in der Abbildung unten gezeigt aus
(verwenden Sie das mitgelieferte Zubehör).
1 2
5
Vorgehensweise zur Isolierung der Rohrleitungen
1
A
1
2
einen
3
4
5
6
7
A
B
C
D
A
R0.4~0.8
3
4 5
1
Flüssigkeitsleitung
2
Gasleitung
3
Isolierung zur Anbringung
der Flüssigkeitsleitung
4
Isolierung zur Anbringung
der Gasleitung
5
Schellen
(verwenden Sie 2 Schellen
je Isolierung)
Gasleitung
6
3
2
6
4
5
C
B
7
D
Isolierstoff (bauseitig)
Bördelmutteranschluss
Isolierung für Anschluss (mit dem Gerät mitgeliefert)
Isolierstoff (Hauptgerät)
Hauptgerät
Schelle (bauseitig)
Mittleres Dichtungskissen 1 für Gasleitung
(mit dem Gerät mitgeliefert)
Mittleres Dichtungskissen 2 für Flüssigkeitsleitung
(mit dem Gerät mitgeliefert)
Nähte nach oben drehen
An Basis befestigen
Befestigen Sie den anderen Teil (nicht das Isoliermaterial
der Rohrleitung).
Schlagen Sie die Leitung von der Basis des Geräts bis oben
zum Bördelmutteranschluss ein.
Denken Sie bei der lokalen Isolierung daran, die
lokalen Rohrleitungen in ihrer gesamten Länge
bis
zu
den
Anschlusspunkten
vollständig zu isolieren.
Nicht
isolierte
Rohrleitungen
Kondensatbildung
oder
Verbrennungen führen.
Stellen Sie sicher, dass sich keine Ölrückstände
auf den Kunststoffteilen der Zierblende befinden
(optionale Ausrüstung).
Öl kann zum Ausbleichen und zur Beschädigung
der Kunststoffteile führen.
Flüssigkeitsleitung
1
6
3
2
6
4
5
A
C
B
7
D
im
Gerät
können
zu
bei
Berührung
zu
