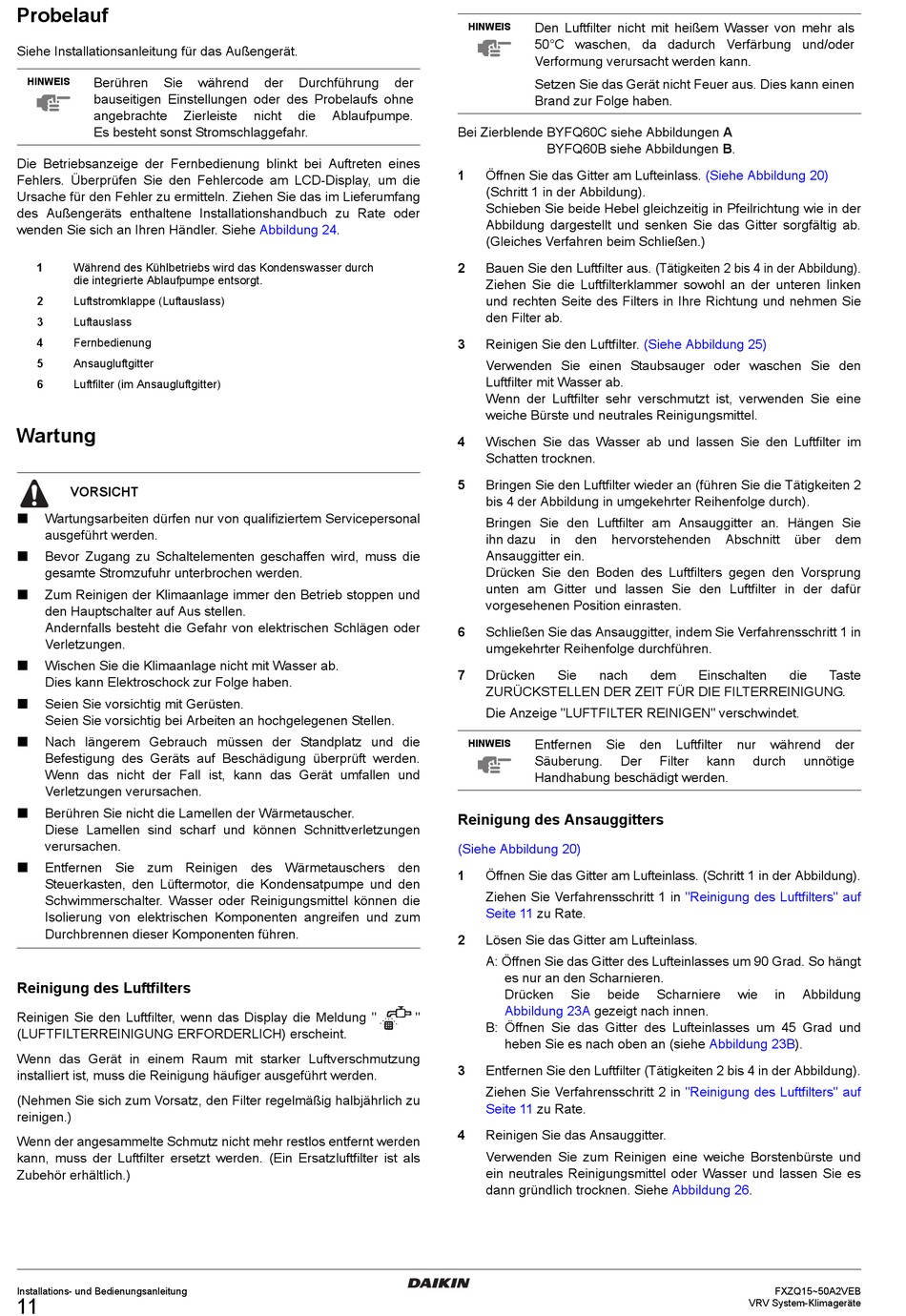

Probelauf
Siehe Installationsanleitung für das Außengerät.
Berühren
Sie
HINWEIS
bauseitigen Einstellungen oder des Probelaufs ohne
angebrachte
Zierleiste
Es besteht sonst Stromschlaggefahr.
Die Betriebsanzeige der Fernbedienung blinkt bei Auftreten eines
Fehlers. Überprüfen Sie den Fehlercode am LCD-Display, um die
Ursache für den Fehler zu ermitteln. Ziehen Sie das im Lieferumfang
des Außengeräts enthaltene Installationshandbuch zu Rate oder
wenden Sie sich an Ihren Händler. Siehe
1
Während des Kühlbetriebs wird das Kondenswasser durch
die integrierte Ablaufpumpe entsorgt.
2
Luftstromklappe (Luftauslass)
3
Luftauslass
4
Fernbedienung
5
Ansaugluftgitter
6
Luftfilter (im Ansaugluftgitter)
Wartung
VORSICHT
Wartungsarbeiten dürfen nur von qualifiziertem Servicepersonal
ausgeführt werden.
Bevor Zugang zu Schaltelementen geschaffen wird, muss die
gesamte Stromzufuhr unterbrochen werden.
Zum Reinigen der Klimaanlage immer den Betrieb stoppen und
den Hauptschalter auf Aus stellen.
Andernfalls besteht die Gefahr von elektrischen Schlägen oder
Verletzungen.
Wischen Sie die Klimaanlage nicht mit Wasser ab.
Dies kann Elektroschock zur Folge haben.
Seien Sie vorsichtig mit Gerüsten.
Seien Sie vorsichtig bei Arbeiten an hochgelegenen Stellen.
Nach längerem Gebrauch müssen der Standplatz und die
Befestigung des Geräts auf Beschädigung überprüft werden.
Wenn das nicht der Fall ist, kann das Gerät umfallen und
Verletzungen verursachen.
Berühren Sie nicht die Lamellen der Wärmetauscher.
Diese Lamellen sind scharf und können Schnittverletzungen
verursachen.
Entfernen Sie zum Reinigen des Wärmetauschers den
Steuerkasten, den Lüftermotor, die Kondensatpumpe und den
Schwimmerschalter. Wasser oder Reinigungsmittel können die
Isolierung von elektrischen Komponenten angreifen und zum
Durchbrennen dieser Komponenten führen.
Reinigung des Luftfilters
Reinigen Sie den Luftfilter, wenn das Display die Meldung "
(LUFTFILTERREINIGUNG ERFORDERLICH) erscheint.
Wenn das Gerät in einem Raum mit starker Luftverschmutzung
installiert ist, muss die Reinigung häufiger ausgeführt werden.
(Nehmen Sie sich zum Vorsatz, den Filter regelmäßig halbjährlich zu
reinigen.)
Wenn der angesammelte Schmutz nicht mehr restlos entfernt werden
kann, muss der Luftfilter ersetzt werden. (Ein Ersatzluftfilter ist als
Zubehör erhältlich.)
Installations- und Bedienungsanleitung
11
während
der
Durchführung
nicht
die
Ablaufpumpe.
Abbildung
24.
Den Luftfilter nicht mit heißem Wasser von mehr als
HINWEIS
50°C waschen, da dadurch Verfärbung und/oder
Verformung verursacht werden kann.
der
Setzen Sie das Gerät nicht Feuer aus. Dies kann einen
Brand zur Folge haben.
Bei Zierblende BYFQ60C siehe Abbildungen A
BYFQ60B siehe Abbildungen B.
1
Öffnen Sie das Gitter am Lufteinlass.
(Schritt 1 in der Abbildung).
Schieben Sie beide Hebel gleichzeitig in Pfeilrichtung wie in der
Abbildung dargestellt und senken Sie das Gitter sorgfältig ab.
(Gleiches Verfahren beim Schließen.)
2
Bauen Sie den Luftfilter aus. (Tätigkeiten 2 bis 4 in der Abbildung).
Ziehen Sie die Luftfilterklammer sowohl an der unteren linken
und rechten Seite des Filters in Ihre Richtung und nehmen Sie
den Filter ab.
3
Reinigen Sie den Luftfilter.
Verwenden Sie einen Staubsauger oder waschen Sie den
Luftfilter mit Wasser ab.
Wenn der Luftfilter sehr verschmutzt ist, verwenden Sie eine
weiche Bürste und neutrales Reinigungsmittel.
4
Wischen Sie das Wasser ab und lassen Sie den Luftfilter im
Schatten trocknen.
5
Bringen Sie den Luftfilter wieder an (führen Sie die Tätigkeiten 2
bis 4 der Abbildung in umgekehrter Reihenfolge durch).
Bringen Sie den Luftfilter am Ansauggitter an. Hängen Sie
ihn dazu
in
Ansauggitter ein.
Drücken Sie den Boden des Luftfilters gegen den Vorsprung
unten am Gitter und lassen Sie den Luftfilter in der dafür
vorgesehenen Position einrasten.
6
Schließen Sie das Ansauggitter, indem Sie Verfahrensschritt 1 in
umgekehrter Reihenfolge durchführen.
7
Drücken
Sie
ZURÜCKSTELLEN DER ZEIT FÜR DIE FILTERREINIGUNG.
Die Anzeige "LUFTFILTER REINIGEN" verschwindet.
Entfernen
HINWEIS
Säuberung.
Handhabung beschädigt werden.
Reinigung des Ansauggitters
(Siehe Abbildung 20)
1
Öffnen Sie das Gitter am Lufteinlass. (Schritt 1 in der Abbildung).
Ziehen Sie Verfahrensschritt 1 in
Seite 11
zu Rate.
2
Lösen Sie das Gitter am Lufteinlass.
A: Öffnen Sie das Gitter des Lufteinlasses um 90 Grad. So hängt
es nur an den Scharnieren.
Drücken
Abbildung 23A
"
B: Öffnen Sie das Gitter des Lufteinlasses um 45 Grad und
heben Sie es nach oben an (siehe
3
Entfernen Sie den Luftfilter (Tätigkeiten 2 bis 4 in der Abbildung).
Ziehen Sie Verfahrensschritt 2 in
Seite 11
zu Rate.
4
Reinigen Sie das Ansauggitter.
Verwenden Sie zum Reinigen eine weiche Borstenbürste und
ein neutrales Reinigungsmittel oder Wasser und lassen Sie es
dann gründlich trocknen. Siehe
(Siehe Abbildung 20)
(Siehe Abbildung 25)
den
hervorstehenden
Abschnitt
nach
dem
Einschalten
Sie
den
Luftfilter
nur
Der
Filter
kann
"Reinigung des Luftfilters" auf
Sie
beide
Scharniere
wie
gezeigt nach innen.
Abbildung
"Reinigung des Luftfilters" auf
Abbildung
26.
über
dem
die
Taste
während
der
durch
unnötige
in
Abbildung
23B).
FXZQ15~50A2VEB
VRV System-Klimageräte
