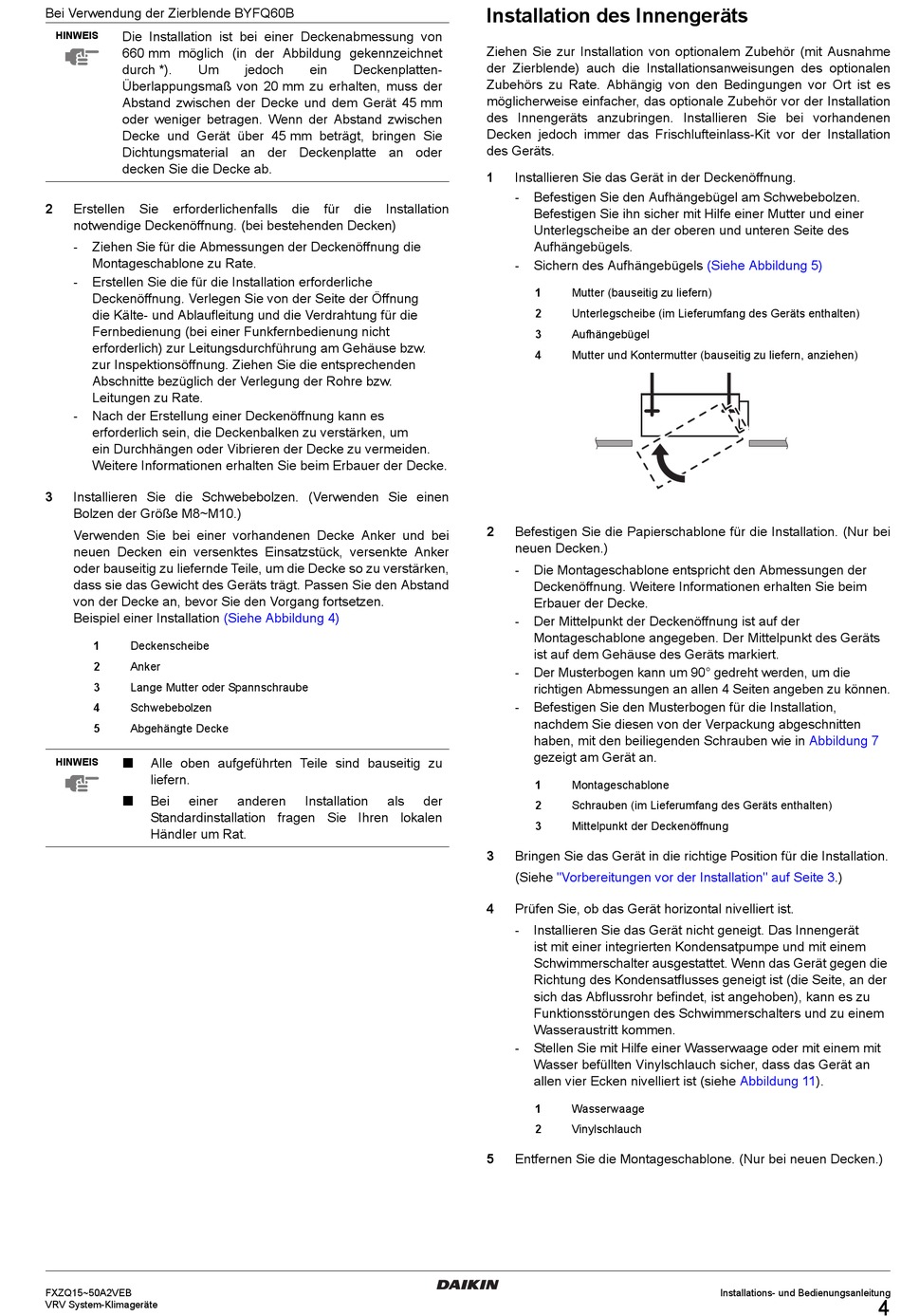

Bei Verwendung der Zierblende BYFQ60B
Die Installation ist bei einer Deckenabmessung von
HINWEIS
660 mm möglich (in der Abbildung gekennzeichnet
durch *). Um
Überlappungsmaß von 20 mm zu erhalten, muss der
Abstand zwischen der Decke und dem Gerät 45 mm
oder weniger betragen. Wenn der Abstand zwischen
Decke und Gerät über 45 mm beträgt, bringen Sie
Dichtungsmaterial an der Deckenplatte an oder
decken Sie die Decke ab.
2 Erstellen Sie erforderlichenfalls
notwendige Deckenöffnung. (bei bestehenden Decken)
- Ziehen Sie für die Abmessungen der Deckenöffnung die
Montageschablone zu Rate.
- Erstellen Sie die für die Installation erforderliche
Deckenöffnung. Verlegen Sie von der Seite der Öffnung
die Kälte- und Ablaufleitung und die Verdrahtung für die
Fernbedienung (bei einer Funkfernbedienung nicht
erforderlich) zur Leitungsdurchführung am Gehäuse bzw.
zur Inspektionsöffnung. Ziehen Sie die entsprechenden
Abschnitte bezüglich der Verlegung der Rohre bzw.
Leitungen zu Rate.
- Nach der Erstellung einer Deckenöffnung kann es
erforderlich sein, die Deckenbalken zu verstärken, um
ein Durchhängen oder Vibrieren der Decke zu vermeiden.
Weitere Informationen erhalten Sie beim Erbauer der Decke.
3 Installieren Sie die Schwebebolzen. (Verwenden Sie einen
Bolzen der Größe M8~M10.)
Verwenden Sie bei einer vorhandenen Decke Anker und bei
neuen Decken ein versenktes Einsatzstück, versenkte Anker
oder bauseitig zu liefernde Teile, um die Decke so zu verstärken,
dass sie das Gewicht des Geräts trägt. Passen Sie den Abstand
von der Decke an, bevor Sie den Vorgang fortsetzen.
Beispiel einer Installation
1 Deckenscheibe
2 Anker
3 Lange Mutter oder Spannschraube
4 Schwebebolzen
5 Abgehängte Decke
HINWEIS  Alle oben aufgeführten Teile sind bauseitig zu
liefern.
Bei einer

Standardinstallation fragen Sie Ihren lokalen
Händler um Rat.
FXZQ15~50A2VEB
VRV System-Klimageräte
jedoch ein Deckenplatten-
die für die Installation
(Siehe Abbildung 4)
anderen Installation als
Installation des Innengeräts
Ziehen Sie zur Installation von optionalem Zubehör (mit Ausnahme
der Zierblende) auch die Installationsanweisungen des optionalen
Zubehörs zu Rate. Abhängig von den Bedingungen vor Ort ist es
möglicherweise einfacher, das optionale Zubehör vor der Installation
des Innengeräts anzubringen. Installieren Sie bei vorhandenen
Decken jedoch immer das Frischlufteinlass-Kit vor der Installation
des Geräts.
1 Installieren Sie das Gerät in der Deckenöffnung.
- Befestigen Sie den Aufhängebügel am Schwebebolzen.
Befestigen Sie ihn sicher mit Hilfe einer Mutter und einer
Unterlegscheibe an der oberen und unteren Seite des
Aufhängebügels.
- Sichern des Aufhängebügels
1 Mutter (bauseitig zu liefern)
2 Unterlegscheibe (im Lieferumfang des Geräts enthalten)
3 Aufhängebügel
4 Mutter und Kontermutter (bauseitig zu liefern, anziehen)
2 Befestigen Sie die Papierschablone für die Installation. (Nur bei
neuen Decken.)
- Die Montageschablone entspricht den Abmessungen der
Deckenöffnung. Weitere Informationen erhalten Sie beim
Erbauer der Decke.
- Der Mittelpunkt der Deckenöffnung ist auf der
Montageschablone angegeben. Der Mittelpunkt des Geräts
ist auf dem Gehäuse des Geräts markiert.
- Der Musterbogen kann um 90° gedreht werden, um die
richtigen Abmessungen an allen 4 Seiten angeben zu können.
- Befestigen Sie den Musterbogen für die Installation,
nachdem Sie diesen von der Verpackung abgeschnitten
haben, mit den beiliegenden Schrauben wie in
gezeigt am Gerät an.
1 Montageschablone
der
2 Schrauben (im Lieferumfang des Geräts enthalten)
3 Mittelpunkt der Deckenöffnung
3 Bringen Sie das Gerät in die richtige Position für die Installation.
(Siehe "Vorbereitungen vor der Installation" auf Seite
4 Prüfen Sie, ob das Gerät horizontal nivelliert ist.
- Installieren Sie das Gerät nicht geneigt. Das Innengerät
ist mit einer integrierten Kondensatpumpe und mit einem
Schwimmerschalter ausgestattet. Wenn das Gerät gegen die
Richtung des Kondensatflusses geneigt ist (die Seite, an der
sich das Abflussrohr befindet, ist angehoben), kann es zu
Funktionsstörungen des Schwimmerschalters und zu einem
Wasseraustritt kommen.
- Stellen Sie mit Hilfe einer Wasserwaage oder mit einem mit
Wasser befüllten Vinylschlauch sicher, dass das Gerät an
allen vier Ecken nivelliert ist (siehe
1 Wasserwaage
2 Vinylschlauch
5 Entfernen Sie die Montageschablone. (Nur bei neuen Decken.)
(Siehe Abbildung 5)
Abbildung 7
3.)
Abbildung 11).
