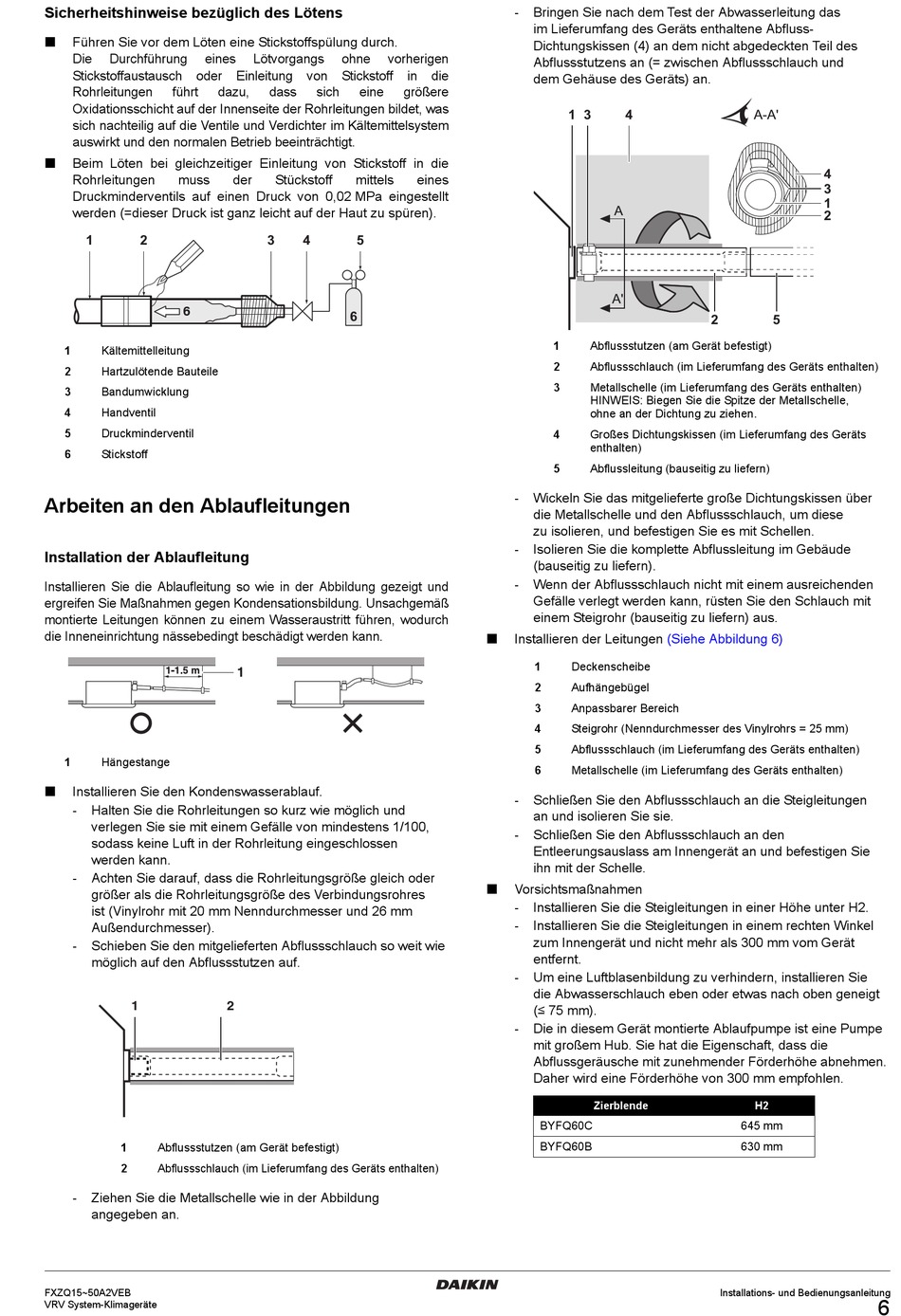

Sicherheitshinweise bezüglich des Lötens
Führen Sie vor dem Löten eine Stickstoffspülung durch.
Die
Durchführung
eines
Stickstoffaustausch
oder
Rohrleitungen
führt
Oxidationsschicht auf der Innenseite der Rohrleitungen bildet, was
sich nachteilig auf die Ventile und Verdichter im Kältemittelsystem
auswirkt und den normalen Betrieb beeinträchtigt.
Beim Löten bei gleichzeitiger Einleitung von Stickstoff in die
Rohrleitungen
muss
Druckminderventils auf einen Druck von 0,02 MPa eingestellt
werden (=dieser Druck ist ganz leicht auf der Haut zu spüren).
1
2
6
1
Kältemittelleitung
2
Hartzulötende Bauteile
3
Bandumwicklung
4
Handventil
5
Druckminderventil
6
Stickstoff

Arbeiten an den Ablaufleitungen

Installation der Ablaufleitung

Installieren Sie die Ablaufleitung so wie in der Abbildung gezeigt und
ergreifen Sie Maßnahmen gegen Kondensationsbildung. Unsachgemäß
montierte Leitungen können zu einem Wasseraustritt führen, wodurch
die Inneneinrichtung nässebedingt beschädigt werden kann.
1
Hängestange
Installieren Sie den Kondenswasserablauf.
-
Halten Sie die Rohrleitungen so kurz wie möglich und
verlegen Sie sie mit einem Gefälle von mindestens 1/100,
sodass keine Luft in der Rohrleitung eingeschlossen
werden kann.
-
Achten Sie darauf, dass die Rohrleitungsgröße gleich oder
größer als die Rohrleitungsgröße des Verbindungsrohres
ist (Vinylrohr mit 20 mm Nenndurchmesser und 26 mm
Außendurchmesser).
-
Schieben Sie den mitgelieferten Abflussschlauch so weit wie
möglich auf den Abflussstutzen auf.
1
1
Abflussstutzen (am Gerät befestigt)
2
Abflussschlauch (im Lieferumfang des Geräts enthalten)
-
Ziehen Sie die Metallschelle wie in der Abbildung
angegeben an.
FXZQ15~50A2VEB
VRV System-Klimageräte
Lötvorgangs
ohne
vorherigen
Einleitung
von
Stickstoff
dazu,
dass
sich
eine
der
Stückstoff
mittels
3
4
5
6
2
-
Bringen Sie nach dem Test der Abwasserleitung das
im Lieferumfang des Geräts enthaltene Abfluss-
Dichtungskissen (4) an dem nicht abgedeckten Teil des
Abflussstutzens an (= zwischen Abflussschlauch und
in
die
dem Gehäuse des Geräts) an.
größere
1
eines
1
2
3
4
5
-
Wickeln Sie das mitgelieferte große Dichtungskissen über
die Metallschelle und den Abflussschlauch, um diese
zu isolieren, und befestigen Sie es mit Schellen.
-
Isolieren Sie die komplette Abflussleitung im Gebäude
(bauseitig zu liefern).
-
Wenn der Abflussschlauch nicht mit einem ausreichenden
Gefälle verlegt werden kann, rüsten Sie den Schlauch mit
einem Steigrohr (bauseitig zu liefern) aus.
Installieren der Leitungen
1
Deckenscheibe
2
Aufhängebügel
3
Anpassbarer Bereich
4
Steigrohr (Nenndurchmesser des Vinylrohrs = 25 mm)
5
Abflussschlauch (im Lieferumfang des Geräts enthalten)
6
Metallschelle (im Lieferumfang des Geräts enthalten)
-
Schließen Sie den Abflussschlauch an die Steigleitungen
an und isolieren Sie sie.
-
Schließen Sie den Abflussschlauch an den
Entleerungsauslass am Innengerät an und befestigen Sie
ihn mit der Schelle.
Vorsichtsmaßnahmen
-
Installieren Sie die Steigleitungen in einer Höhe unter H2.
-
Installieren Sie die Steigleitungen in einem rechten Winkel
zum Innengerät und nicht mehr als 300 mm vom Gerät
entfernt.
-
Um eine Luftblasenbildung zu verhindern, installieren Sie
die Abwasserschlauch eben oder etwas nach oben geneigt
(≤ 75 mm).
-
Die in diesem Gerät montierte Ablaufpumpe ist eine Pumpe
mit großem Hub. Sie hat die Eigenschaft, dass die
Abflussgeräusche mit zunehmender Förderhöhe abnehmen.
Daher wird eine Förderhöhe von 300 mm empfohlen.
BYFQ60C
BYFQ60B
3
4
A-A'
A
A'
2
Abflussstutzen (am Gerät befestigt)
Abflussschlauch (im Lieferumfang des Geräts enthalten)
Metallschelle (im Lieferumfang des Geräts enthalten)
HINWEIS: Biegen Sie die Spitze der Metallschelle,
ohne an der Dichtung zu ziehen.
Großes Dichtungskissen (im Lieferumfang des Geräts
enthalten)
Abflussleitung (bauseitig zu liefern)
(Siehe Abbildung 6)
Zierblende
H2
645 mm
630 mm
Installations- und Bedienungsanleitung
4
3
1
2
5
6
