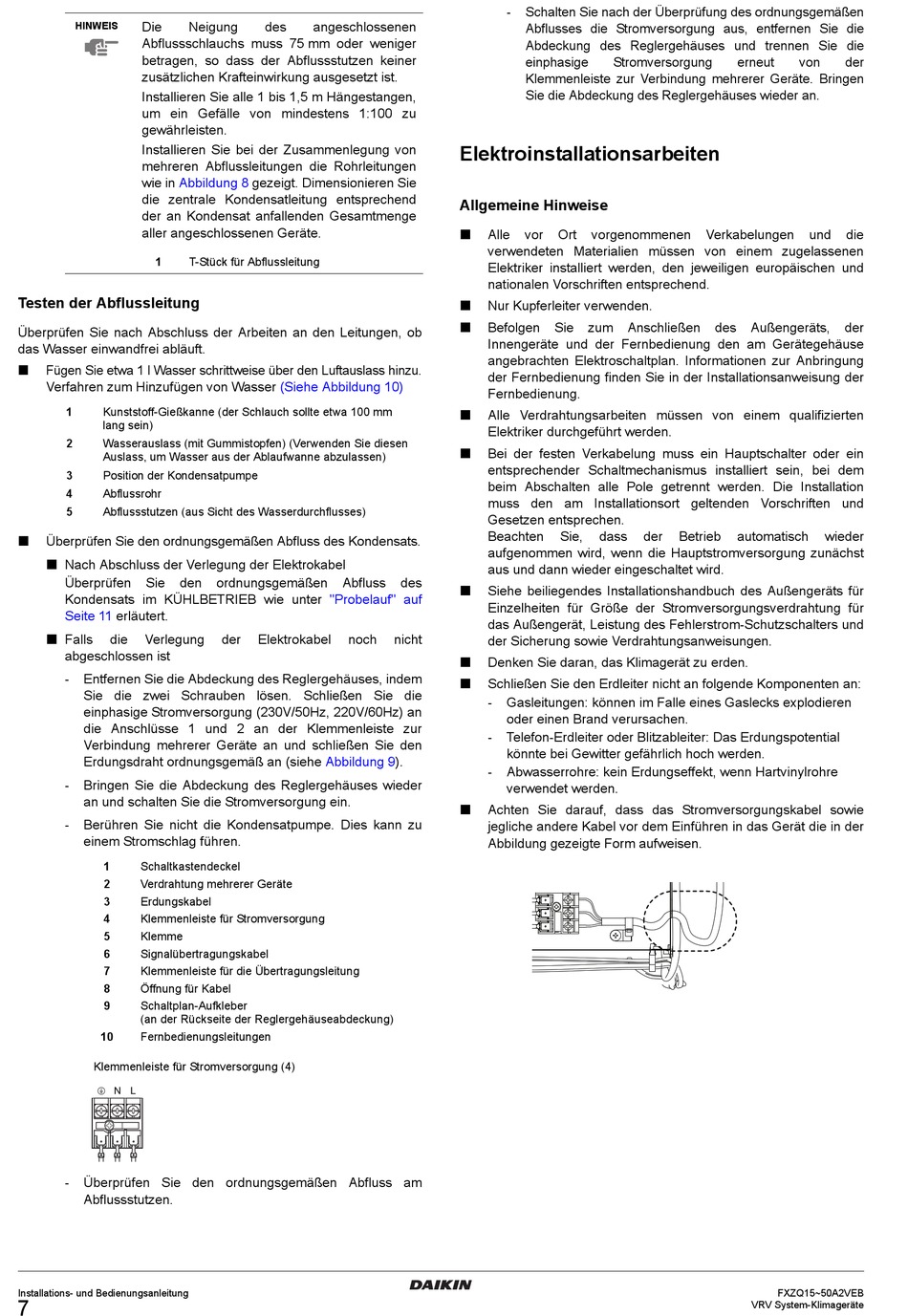

Die Neigung
HINWEIS
Abflussschlauchs muss 75 mm oder weniger
betragen, so dass der Abflussstutzen keiner
zusätzlichen Krafteinwirkung ausgesetzt ist.
Installieren Sie alle 1 bis 1,5 m Hängestangen,
um ein Gefälle von mindestens 1:100 zu
gewährleisten.
Installieren Sie bei der Zusammenlegung von
mehreren Abflussleitungen die Rohrleitungen
wie in Abbildung 8
die zentrale Kondensatleitung entsprechend
der an Kondensat anfallenden Gesamtmenge
aller angeschlossenen Geräte.
1 T-Stück für Abflussleitung

Testen der Abflussleitung

Überprüfen Sie nach Abschluss der Arbeiten an den Leitungen, ob
das Wasser einwandfrei abläuft.
Fügen Sie etwa 1 l Wasser schrittweise über den Luftauslass hinzu.

Verfahren zum Hinzufügen von Wasser
1 Kunststoff-Gießkanne (der Schlauch sollte etwa 100 mm
lang sein)
2 Wasserauslass (mit Gummistopfen) (Verwenden Sie diesen
Auslass, um Wasser aus der Ablaufwanne abzulassen)
3 Position der Kondensatpumpe
4 Abflussrohr
5 Abflussstutzen (aus Sicht des Wasserdurchflusses)
Überprüfen Sie den ordnungsgemäßen Abfluss des Kondensats.

 Nach Abschluss der Verlegung der Elektrokabel
Überprüfen Sie den
Kondensats im KÜHLBETRIEB wie unter
Seite 11 erläutert.
 Falls die Verlegung
abgeschlossen ist
- Entfernen Sie die Abdeckung des Reglergehäuses, indem
Sie die zwei Schrauben lösen. Schließen Sie die
einphasige Stromversorgung (230V/50Hz, 220V/60Hz) an
die Anschlüsse 1 und 2 an der Klemmenleiste zur
Verbindung mehrerer Geräte an und schließen Sie den
Erdungsdraht ordnungsgemäß an (siehe
- Bringen Sie die Abdeckung des Reglergehäuses wieder
an und schalten Sie die Stromversorgung ein.
- Berühren Sie nicht die Kondensatpumpe. Dies kann zu
einem Stromschlag führen.
1 Schaltkastendeckel
2 Verdrahtung mehrerer Geräte
3 Erdungskabel
4 Klemmenleiste für Stromversorgung
5 Klemme
6 Signalübertragungskabel
7 Klemmenleiste für die Übertragungsleitung
8 Öffnung für Kabel
9 Schaltplan-Aufkleber
(an der Rückseite der Reglergehäuseabdeckung)
10 Fernbedienungsleitungen
Klemmenleiste für Stromversorgung (4)
N L
- Überprüfen Sie den ordnungsgemäßen Abfluss am
Abflussstutzen.
Installations- und Bedienungsanleitung
7
des angeschlossenen
gezeigt. Dimensionieren Sie
(Siehe Abbildung 10)
ordnungsgemäßen Abfluss
"Probelauf" auf
der Elektrokabel noch
Abbildung 9).
- Schalten Sie nach der Überprüfung des ordnungsgemäßen
Abflusses die Stromversorgung aus, entfernen Sie die
Abdeckung des Reglergehäuses und trennen Sie die
einphasige
Klemmenleiste zur Verbindung mehrerer Geräte. Bringen
Sie die Abdeckung des Reglergehäuses wieder an.

Elektroinstallationsarbeiten

Allgemeine Hinweise
Alle vor Ort

verwendeten Materialien müssen von einem zugelassenen
Elektriker installiert werden, den jeweiligen europäischen und
nationalen Vorschriften entsprechend.
Nur Kupferleiter verwenden.

Befolgen Sie

Innengeräte und der Fernbedienung den am Gerätegehäuse
angebrachten Elektroschaltplan. Informationen zur Anbringung
der Fernbedienung finden Sie in der Installationsanweisung der
Fernbedienung.
 Alle Verdrahtungsarbeiten müssen von einem qualifizierten
Elektriker durchgeführt werden.
Bei der festen Verkabelung muss ein Hauptschalter oder ein

entsprechender Schaltmechanismus installiert sein, bei dem
beim Abschalten alle Pole getrennt werden. Die Installation
muss den am Installationsort geltenden Vorschriften und
Gesetzen entsprechen.
Beachten Sie,
aufgenommen wird, wenn die Hauptstromversorgung zunächst
aus und dann wieder eingeschaltet wird.
des
Siehe beiliegendes Installationshandbuch des Außengeräts für

Einzelheiten für Größe der Stromversorgungsverdrahtung für
das Außengerät, Leistung des Fehlerstrom-Schutzschalters und
nicht
der Sicherung sowie Verdrahtungsanweisungen.
Denken Sie daran, das Klimagerät zu erden.

Schließen Sie den Erdleiter nicht an folgende Komponenten an:

- Gasleitungen: können im Falle eines Gaslecks explodieren
oder einen Brand verursachen.
- Telefon-Erdleiter oder Blitzableiter: Das Erdungspotential
könnte bei Gewitter gefährlich hoch werden.
- Abwasserrohre: kein Erdungseffekt, wenn Hartvinylrohre
verwendet werden.
Achten Sie darauf, dass das Stromversorgungskabel sowie

jegliche andere Kabel vor dem Einführen in das Gerät die in der
Abbildung gezeigte Form aufweisen.
Stromversorgung erneut
vorgenommenen Verkabelungen
zum Anschließen des Außengeräts,
dass der Betrieb automatisch
VRV System-Klimageräte
von der
und die
der
wieder
FXZQ15~50A2VEB
