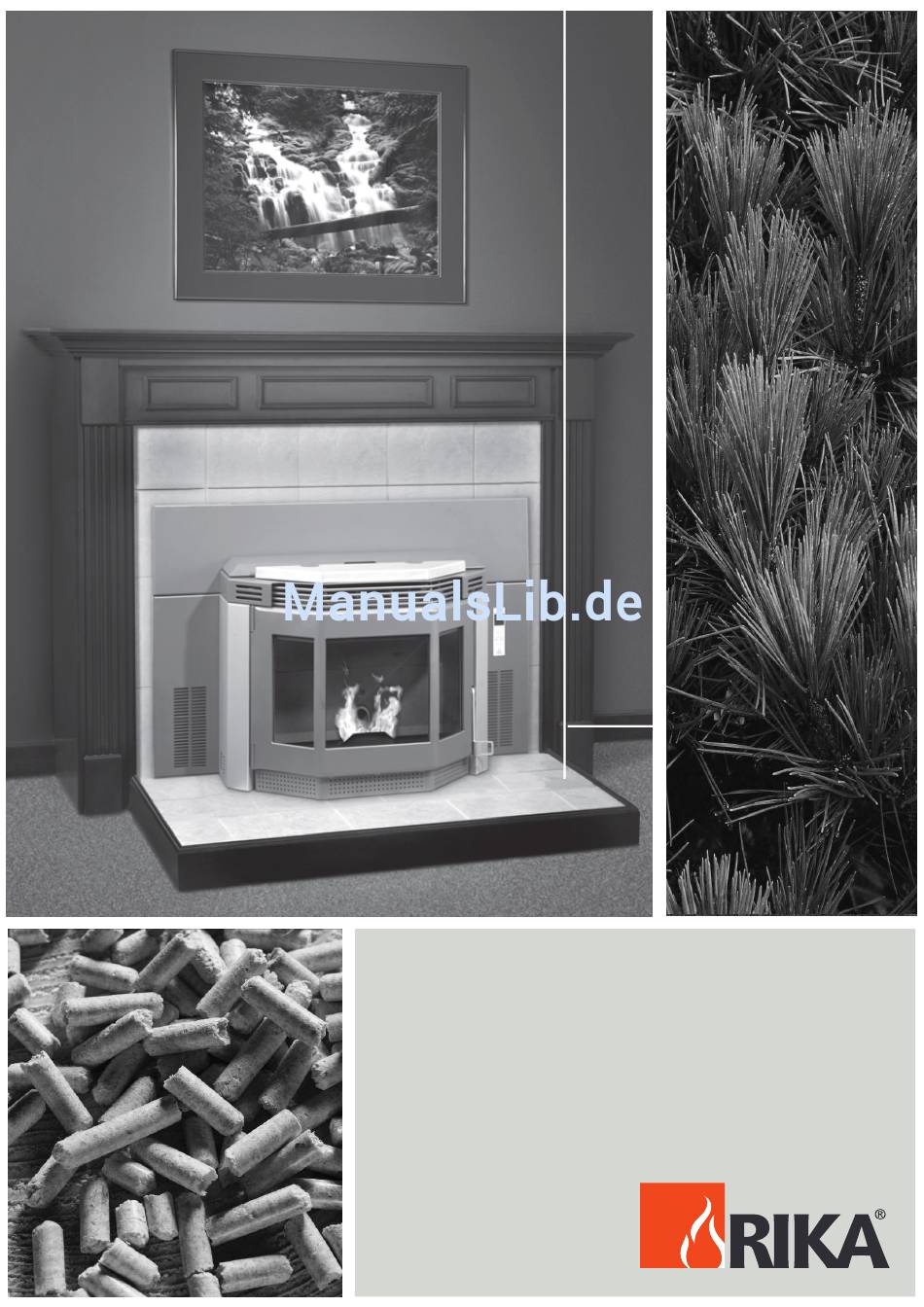

- Seite 1 INTEGRA II Insert Bedienungsanleitung - 1 -...
- Seite 2 - 2 -...
-
Seite 3: Abmessungen
ABMESSUNGEN - 3 -... -
Seite 4: Steuerungshauptplatine - Schaltbild
STEUERUNGSHAUPTPLATINE - SCHALTBILD - 4 -... -
Seite 5: Ersatzteilübersicht
- 5 -... - Seite 6 - 6 -...
-
Seite 7: Inhaltsverzeichnis
INHALTSVERZEICHNIS Abmessungen ..................3 Steuerungshauptplatine - Schaltbild ..........4 Ersatzteilübersicht.................5-6 Zeichenerklärung ................8 Technische Daten ................9 Die Verpackung ................9 1. WICHTIGE INFORMATIONEN Allgemeine Warn- und Sicherheitshinweise........10 2. WAS SIND PELLETS?..............10 Spezifikation für hochwertige Pellets ..........10 Pelletlagerung ................10 3. AUTOMATISCHE SICHERHEITSFUNKTIONEN Stromausfall ...................11 Überhitzung..................11 Niedertemperaturabschaltung............11 4. -
Seite 8: Zeichenerklärung
Probleme - Ursachen – Mögliche Lösungen......27-28 Fehlermeldung Steuerung ............28 11. ANHANG Menuführung zur Programmierung der internen Steuerung ..29 Stichwort-, Abkürzungsverzeichnis..........30 12. GARANTIE Inbetriebnahmeprotokoll für Rika Pellet-Luftheizungsgeräte ..31 Wir garantieren ................32 Garantiekarte ................35-36 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten. ZEICHENERKLÄRUNG Wichtige Mitteilung Praktische Ratschläge... -
Seite 9: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN Höhe [mm] Breite [mm] Korpustiefe [mm] Gewicht [kg] Rauchrohrabgang Durchmesser [mm] Heizleistungsbereich [kW] 2,4 – 9,0 Raumheizvermögen (m3) [m3] 50 - 230 abhängig von der Hausisolierung Brennstoffverbrauch [kg/h] 0,6 – 2,2 Pelletbehälterkapazität [kg] ca. 40 Netzanschluss [V];... -
Seite 10: Wichtige Informationen
1. WICHTIGE INFORMATIONEN ALLGEMEINE WARN- ➧ Machen Sie Ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des SICHERHEITSHINWEISE Heizbetriebes vom Heizgerät fern. Beachten unbedingt einleitenden ➧ Das Abstellen von nicht hitzebeständigen allgemeinen Warnhinweise Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten. -
Seite 11: Automatische Sicherheitsfunktionen
3. AUTOMATISCHE SICHERHEITSFUNKTIONEN STROMAUSFALL Nach einem kurzen Stromausfall werden die Betriebsfunktionen, Stromausfall eingestellt waren, fortgesetzt. ON-Modus (Manueller Betrieb): Die Steuerung schaltet in die ST (Startphase) und das Gerät läuft anschließend wieder im ON-Betrieb. TM-Modus (Automatikbetrieb): Steuerung schaltet in die ST (Startphase) und das Gerät läuft anschließend wieder im TM-Betrieb. -
Seite 12: Installation Des Kaminofens
4. INSTALLATION DES KAMINOFENS ALLGEMEINE HINWEISE Das Gerät muss an einen Schornstein, genehmigt für feste Brennstoffe, angeschlossen werden. Der Schornstein muss mindestens einen Durchmesser von 120 mm haben. Das Rauchabzugsystem basiert auf Unterdruck im Verbrennungsraum und einem leichten Überdruck am Rauchgasauslass. Es ist daher wichtig, dass der Rauchgasanschluss korrekt und luftdicht installiert wird. -
Seite 13: Elektrischer Anschluss
Zufuhr einer externen Verbrennungsluft ELEKTRISCHER ANSCHLUSS • Es dürfen Stahl-, HT- oder flexible Alurohre Der Ofen wird mit einem ca. 2,5 m langen verwendet werden. Anschlusskabel mit Eurostecker geliefert. Dieses • Mindestdurchmesser, 5 cm/2 Zoll Kabel ist an einen 230 Volt, 50 Hz elektrischen •... -
Seite 14: Montage, Verkleidung, Optionen
5. MONTAGE, VERKLEIDUNG, OPTIONEN GENERELLES ACHTUNG! Manipulation Gerät dann vornehmen, wenn der Netzstecker des Ofens aus der Steckdose gezogen ist. Ihr Ofen muss ausgeschaltet sein und sich abgekühlt haben, ehe Manipulationen vorgenommen werden. Bei der Montage keine Gegenstände (Schrauben etc.) in den Brennstoffbehälter fallen lassen - sie können Förderschnecke blockieren... - Seite 15 Zusammenbau: Zuerst linkes und rechtes Teil des Paneels am Ofen befestigen (je 2 Schrauben) Oberes Teil des Wandpaneels aufsetzen und mit je 2 Schrauben seitlich und 2 Schrauben mittig an der Behälterinnenwand befestigen. Bedienboard befestigen Ofen vorsichtig in die Kaminöffnung einschieben bis Wandpaneel gut abdeckt.
-
Seite 16: Bedienung Grundsätzliche Hinweise
6. BEDIENUNG Interne Bedieneinheit GRUNDSÄTZLICHE HINWEISE Sämtliche Einstellungen und Funktionen können über diese Einheit geregelt werden. Inbetriebnahme Gerätes darf vollständig montierten Zustand erfolgen. Ihr Pelletofen ist ausschließlich für die Verbrennung Pellets Holz kontrollierter Qualität zugelassen. Die Verbrennung von nicht pelletisierten Festbrennstoffen (Stroh, Mais, usw.) ist nicht gestattet. -
Seite 17: Steuerungsoptionen Generelles
7. GERÄTEINBETRIEBNAHME / STEUERUNGSPROGRAMMIERUNG / STEUERUNGS OPTIONEN GENERELLES Nun drücken Sie “ENTER” und am Display erscheint: ● Überprüfen Sie, ob der Pelletbehälter gefüllt und Brennraum sauber frei „S1” steht für Start erste Heizzeit, Verunreinigungen ist. die Zahl entspricht der Uhrzeit in Stunden (0 bis 23 Uhr) z.B.: siehe ACHTUNG: Beim Zündvorgang muss die Feuerraumtür Fenster 6 Uhr... - Seite 18 Nach Anwahl der „MENU” Taste erscheint am Wenn zwischen einprogrammierten Display der nächste Wochentag: Heizzeiten eine bestimmte Heizleistung aufrecht erhalten wollen (Absenkbetrieb), so können Sie durch Drücken der „+” bzw. „-” Taste den gewünschten Wert einstellen: „TU” steht für Wochentag Dienstag (Tuesday) Die Zahl entspricht der Heizleistung in Prozent (z.B.: siehe Fenster 5%).
- Seite 19 Mit „+“ bzw „-“ den gewünschten Wert anwählen und Durch Drücken von „+“ bzw. „-“ kann die aktuelle mit „ENTER“ bestätigen, dann erscheint am Display: Stunde internen eingestellt werden. Bestätigen Sie den Wert mit „ENTER“. Der Wert wird damit gespeichert und am Display erscheint: „PN2“...
-
Seite 20: Hauptmenu-Betriebsbereiche
Beachten Sie bitte, dass der Ofen im ONModus nach Start Manueller Betrieb (ON-Modus) ca. 10 Sekunden den Heizbetrieb startet. Im Automatik- Modus (TM) beginnt der Heizvorgang in Abhängigkeit von den einprogrammierten Heizzeiten. Es erscheinen nun am Display abwechselnd blinkend folgende Anzeigen: HAUPTMENU–BETRIEBSBEREICHE Entsprechend Ihren Anforderungen können Sie zwischen... -
Seite 21: Start Automatik Betrieb (Tm-Modus)
Start Automatik Betrieb (TM-Modus) GERÄT AUSSERBETRIEB SETZEN Wenn am Display TM angewählt ist und die ABSCHALTEN einprogrammierte Heizzeit beginnt, startet die „MANUELLEN BETRIEB (ON)“ Regelung den Heizbetrieb. Es erscheinen nun am Display abwechselnd Wird der „ON/OFF“ Taster während des Betriebes blinkend folgende Anzeigen: betätigt, dann wird das Abschaltprogramm aktiviert. -
Seite 22: Abschalten Des Gerätes Aus Dem Automatikbetrieb
Nach Ablauf des Abschaltprogrammes erlischt das ABSCHALTEN DURCH Display. Ein neuerlicher Start erfolgt erst durch BETRIEBSMODUSWECHSEL Betätigen der „ON/OFF“ Taste. STANDBY ABSCHALTEN DES GERÄTES AUS Wechseln Sie durch Drücken der „ENTER“ Taste sowohl aus dem „Manuellen Betrieb“ als auch aus DEM AUTOMATIKBETRIEB dem Automatikbetrieb in den Standby-Modus, so wird... -
Seite 23: Elektrische Zündung
8. ELEKTRISCHE ZÜNDUNG Der Pelletofen ist mit einer elektrischen Zündung 30 kg Pellets sollten für einen Betrieb von ca. 15 ausgestattet. Stunden auf „100%“ Einstellung, ca. 50 Stunden auf Diese tritt mit dem Startprogramm des Ofens in „0%“ Einstellung reichen. (Abweichungen sind durch Funktion. -
Seite 24: Wartung Und Reinigung
9. WARTUNG UND REINIGUNG GRUNDSÄTZLICHE HINWEISE FR-TÜRGLAS REINIGEN Das Glas der Feuerraumtüre reinigen Sie am Ihr Ofen muss ausgeschaltet und abgekühlt sein, ehe Wartungstätigkeiten vorgenommen werden. besten mit einem feuchten Lappen. Hartnäckiger Schmutz löst sich einem speziellen Reinigungsmittel, das bei Ihrem Ofenfachhändler ACHTUNG! Wartung nur dann vornehmen, wenn der erhältlich ist. -
Seite 25: Aschenlade
Aussaugen mit der RIKA Ashbox. GLASREINIGUNG Das Glas der Feuerraumtüre reinigen Sie am besten mit einem feuchten Lappen. Hartnäckiger Schmutz löst sich mit RIKA Glasreiniger (bei Ihrem Ofenfachhändler erhältlich). RAUCHGASWEGE (bei häufigem Gebrauch etwa alle 2-4 Monate) Entfernen Sie in der Brennkammer die untere und obere Zugplatte der rückwärtigen Wand und saugen... -
Seite 26: Gehäuse Des Abgasgebläses
Alle Motoren besitzen versiegelte Kugellager. Schmierung ist nicht erforderlich! BRENNSTOFFBEHÄLTER Füllen Sie den Behälter nicht sofort wieder auf, sondern entfernen Sie Rückstände (Staub, Späne, usw.) mittels Staubsauger und der RIKA Ashbox aus dem leeren Behälter. Unbedingt auf Dichtheit achten: Über nicht korrekt... -
Seite 27: Störungen-Ursachen-Lösungen
10. STÖRUNGEN - URSACHE N - LÖSUNGEN PROBLEME ● Siehe „Routinemäßige Wartung“. Verwenden Sie nur geprüfte Pelletqualitäten. ● Feuer brennt mit schwacher, oranger Flamme. Pellets häufen sich in der Feuermulde an, ● Lassen Sie die Brennstoffregulierung durch Fenster verrußt. Ihren Fachhändler einstellen. URSACHE: ●... -
Seite 28: Fehlermeldung Steuerung
PROBLEM Bitte beachten Sie, dass Überprüfungen der Steuerung Gebläse läuft nicht. und der Verkabelung nur am stromlosen Gerät gemacht werden dürfen. Eventuelle Reparaturen URSACHE: dürfen geschultem Fachpersonal ● Ofen hat keine Stromversorgung. durchgeführt werden. MÖGLICHE LÖSUNGEN: FEHLERMELDUNGEN STEUERUNG ● Sehen Sie nach, ob Ofenstecker am Stromnetz angeschlossen ist. -
Seite 29: Anhang
11. ANHANG MENUFÜHRUNG ZUR PROGRAMMIERUNG DER INTERNEN STEUERUNG ENTER ON/OFF Arbeitsbereich: ENTER ENTER Auswahl des Betriebsmodus MENU ENTER ENTER ENTER ENTER ENTER MENU Heizzeit-Programmierung: Für jeden Wochentag können zwei Heizzeiten vor- ENTER ENTER programmiert werden. Eine Heizzeit ist definiert durch MENU Start-Zeitpunkt (S1, S2) und End-Zeitpunkt (E1, E2) -
Seite 30: Stichwort-, Abkürzungsverzeichnis
STICHWORT-, ABKÜRZUNGSVERZEICHNIS Stichwort/ Abkürzung Name Beschreibung Betriebsbereitschaftsmodus (Gerät ausgeschaltet, aber Standby-Modus für die Ansteuerung über Tele-Control aktiv) On-Modus Manueller Betrieb Time-Modus Automatikbetrieb MO, TU, WE, TH, FR, SA, SU Wochentage Montag bis Sonntag Start 1, Start 2, Heizstartzeiten, Heizendezeiten für Automatikbetrieb S1, S2, E1, E2 Ende 1, Ende 2 (TM) -
Seite 31: Gewährleistung
Für eventuelle Gewährleistungsfragen oder -ansprüche wenden Sie sich bitte an Ihren Gewährleistungspartner. Dies ist Ihr Händler oder Installateur. Ohne sachgemäße Inbetriebnahme, sowie einem sachgemäßen Betrieb entsprechend der Bedienungsanleitung und den Ergänzungen aus diesem Infoblatt können keine Gewährleistungsansprüche anerkannt werden. Inbetriebnahmeprotokoll für RIKA Pellet-Luftheizungsgeräte Datum: ______________ Installationsadresse Händler... -
Seite 32: Wir Garantieren
Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Dichtungen, Brennmulden, Roste, Zugplatten, Garantieanspruch seitens des Anspruchnehmers beim Umlenkplatten, Feuerraumauskleidungen (z.B. RIKA Fach- bzw. Vertragshändler durch Rechnung und Schamotte), Keramiken, Natursteine, Zündelemente, Angabe von Kaufdatum, Modellnamen, Seriennummer Sensoren, Brennraumfühler und Temperaturwächter. sowie Reklamationsgrund schriftlich geltend zu machen. Ebenso... - Seite 33 - 33 -...
- Seite 34 - 34 -...
-
Seite 35: Garantiekarte
- 35 -... - Seite 36 G A R A N T I E G U A R A N T E E / G A R A N T I E Stamp Customer/Client: Stamp Customer/Client: Marque Marque To/A: To/A: - 36 -...
