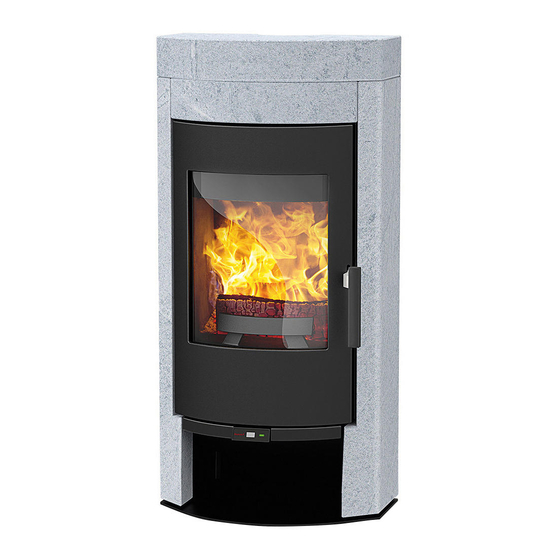

- Seite 1 Rika Kaminofen Imposa Baumarkt Nadlinger Sankt Pölten Bedienungsanleitung zu Kaminofen Imposa Quelle: Rika.at...
- Seite 2 IMPOSA IMPOSA Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. EINFÜHRUNG Zeichenerklärung .....................................3 Ersatzteilübersicht Artikelnummern Imposa ............................4 Explosionsdarstellung Imposa ..................................5 Ersatzteilübersicht Artikelnummern Imposa Rikatronic³ ........................6 Explosionsdarstellung Imposa Rikatronic³ ...............................7 Abmessungen, Gewicht und Anschluss ..............................8 Brennstoffmenge ......................................8 Technische Daten .....................................8 Die Verpackung ......................................8 Elektrischer Anschluss (Rikatronic³) ................................8 2. WICHTIGE INFORMATIONEN Allgemeine Warn- und Sicherheitshinweise ............................9... -
Seite 4: Einführung
9. REINIGUNG UND WARTUNG Grundsätzliche Hinweise ..................................18 Aschelade entleeren ....................................18 Türglas reinigen ......................................18 Türdichtung inspizieren ..................................18 Reinigen lackierter Flächen ..................................18 Reinigung Flammtemperaturfühler ................................18 Verbrennungsluft - Ansaugstutzen .................................18 Reinigen der Rauchgaswege ...................................18 10. MONTAGE/DEMONTAGE Umrüsten auf Rauchrohranschluss hinten ..............................19 11. PROBLEMFÄLLE MÖGLICHE LÖSUNGEN Problemfall 1 ......................................20 Problemfall 2 ......................................20 Problemfall 3 ......................................20... -
Seite 5: Ersatzteilübersicht Artikelnummern Imposa
Ersatzteilübersicht Artikelnummern Imposa Art.Nr.: Bezeichnung Art.Nr.: Bezeichnung Z20556 Rauchgasstutzen schwarz 150mm L01946 Steinhalteplatte Z21690 Kochdeckel L01944 Schubstange Z10022 Sichtdeckel schwarz N103693 Culimeta Flachdichtung schwarz 8x2 Z30072 Sichtdeckel grau N100485 Runddichtschnur D12 B12322 Türverschluss N111700 Schaftschraube Z30993 Bodenrost N111780 SK-Mutter L00475... -
Seite 6: Explosionsdarstellung Imposa
Explosionsdarstellung Imposa... -
Seite 7: Ersatzteilübersicht Artikelnummern Imposa Rikatronic³
Ersatzteilübersicht Artikelnummern Imposa Rikatronic³ Art.Nr.: Bezeichnung Art.Nr.: Bezeichnung N108131 Druckfeder Kipprost Z34449 SV Speckstein rechts Z20556 Rauchgasstutzen schwarz 150mm Z34443 SV Sandstein rechts Z21690 Kochdeckel Z34450 SV Speckstein links B12322 Türverschluss Z34444 SV Sandstein links Z30993 Bodenrost L01946 Steinhalteplatte L00475... -
Seite 8: Explosionsdarstellung Imposa Rikatronic³
Explosionsdarstellung Imposa Rikatronic³... -
Seite 9: Abmessungen, Gewicht Und Anschluss
Abmessungen, Gewicht und Anschluss Technische Daten R O - S Daten für Schornsteinfeger manuell Rikatr. Heizleistungsbereich [kW] 5 - 10 5 - 10 R O - T 2 R O - T 3 R - S Raumheizvermögen abhängig von [m³] 120 - 260 120 - 260 der Hausisolierung... -
Seite 10: Wichtige Informationen
Lackes ist nach dem Betrieb mit großer Leistung beendet. Regeln. Sicherheitsabstände (Mindestabstände) RIKA Öfen dürfen nur in Wohnräumen mit normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200) aufgestellt werden. Die Öfen sind nicht spritzwassergeschützt und dürfen nicht in Nassräumen aufgestellt werden. -
Seite 11: Vor Dem Aufstellen
Vor dem Aufstellen Kaminöfen der Bauart 1 (BA 1): Diese dürfen nur mit geschlossener Feuerraumtür betrieben werden. Bodentragfähigkeit Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Für Mehrfachbelegung geeignet (beachten Sie die unterschiedlichen Unterkonstruktion dem Gewicht des Ofens standhält. Länderbestimmungen). -
Seite 12: Kleine Brennstoffkunde: Scheitholz
3. KLEINE BRENNSTOFFKUNDE: SCHEITHOLZ Geeignete Brennstoffe und Brennstoffmengen Leistungsregelung Grundsätzlich ist Ihr Kaminofen zur Verfeuerung von trockenem Scheitholz Die Leistungsregelung Ihres Kaminofens erfolgt händisch oder über die geeignet. Außerdem können Sie Brennstoffe wie Holzbriketts verfeuern. Rikatronic³, beachten Sie jedoch bitte auch, dass die Leistung Ihres Kaminofens vom Schornsteinzug und der eingelegten Brennstoffmenge abhängig ist. -
Seite 13: Installation Des Kaminofens
Anschlussleitung sollte nach ca. 1m der Durchmesser auf etwa einer Abgasleitung sollte 1,5m nicht überschreiten. 100mm vergrößert werden. (siehe RIKA Sortiment). Vermeiden Sie viele Richtungsänderungen des Abgasstromes zum Kamin. Um ausreichend Luftzufuhr zu gewährleisten, soll die Leitung nicht länger als Es sollen maximal 3 Bögen in der Abgasleitung verarbeitet werden. -
Seite 14: Bedienung Manuell Rückwand
5. BEDIENUNG MANUELL RÜCKWAND Richtiges Anheizen Betätigung des Rüttelrostes (nur bei Geräten mit Rüttelrost) 1. Drücken Sie den Reglerknopf an der Rückwand ganz nach unten in die Durch das Hin- und Herschieben des Rüttelrostbetätigers wird die Asche vom „Anheizstellung“ - Primär- und Sekundärluft sind in der „Anheizstellung“ Feuerraum in die Aschenlade befördert. -
Seite 15: Bedienung Rikatronic³
6. BEDIENUNG RIKATRONIC³ Anheizen Heizanleitung Füllmenge beim Anheizen 2 - 3 Scheite in Summe max. 2,5kg Vorbereitung Sobald die Feuerraumtemperatur 80°C überschreitet, wechselt die Anzeige Stecken Sie den Netzstecker ein und betätigen Sie den Hauptschalter an grün (wechselt die Anzeige nach dem Schließen der Feuerraumtür nicht der Ofenrückseite. -
Seite 16: Vollständiges Schließen Der Luftklappen
Vollständiges Schließen der Luftklappen Stromausfall Die Rikatronic³ verfügt über eine Sicherheitseinrichtung die verhindert, dass die Bei einem Stromausfall bleibt die Luftregelklappe unverändert, bis das Feuer Luftklappen während des Heizbetriebs vollständig schließen (Verpuffungsgefahr). erlischt (keine Anzeige). Ist nach einem kurzfristigen Stromausfall wieder Um jedoch bei Ofenstillstand den vorhandenen Luftzug zu unterbinden, können Netzspannung vorhanden, leuchtet die Anzeige wie beim Start 10 sec lang grün... -
Seite 17: Zustandsanzeigen
7. ZUSTANDSANZEIGEN Hinweis Treten Fehlermeldungen unmittelbar hintereinander auf, muss umgehend der Kundendienst verständigt werden. LED Anzeige Bedeutung Durchzuführende Maßnahmen Der Ofen wurde soeben eingeschaltet und die Den Ofen nicht anheizen bis die Anzeigeleuchte Luftklappen beginnen ihre Referenzfahrt aufhört zu blinken Nach einem kurzen Stromausfall startet die Regelung erneut eine Referenzfahrt Die Anzeigeleuchte blinkt unregelmäßig ROT... -
Seite 18: Warnungen Und Fehlermeldungen
Überprüfen Sie ob der Temperaturfühler stark verschmutzt oder verrußt ist und reinigen Sie Ihn gegebenenfalls vorsichtig (siehe Reinigung und Wartung) Wenden Sie sich an den RIKA Kundendienst Der Temperaturfühler ist defekt Die Anzeigeleuchte blinkt 1x ROT und 1x GELB Der Magnetschalter ist defekt oder verklemmt... -
Seite 19: Reinigung Und Wartung
9. REINIGUNG UND WARTUNG Grundsätzliche Hinweise Reinigung Flammtemperaturfühler (Nur bei Modell Rikatronic³) Hinweis Ihr Ofen muss ausgeschaltet und abgekühlt sein, ehe Wartungstätigkeiten Befreien Sie den Flammtemperaturfühler in regelmäßigen Abständen von vorgenommen werden dürfen. Achten darauf, dass Ascheablagerungen. Verwenden Sie hierfür ein sauberes Reinigungstuch oder Reinigungstätigkeiten (Staubsaugen) rund um den Ofen während des Zeitungspapier. -
Seite 20: Montage/Demontage
10. MONTAGE/DEMONTAGE Lösen Sie Rauchrohrstutzen und Kochdeckel. Hinweis Manipulationen am Gerät nur dann vornehmen, wenn der Netzstecker des Ofens (Rikatronic³) aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist. Hinweis Bei allen Umbautätigkeiten sollten Sie besonders auf ihre Finger bzw. alle Verkleidungsteile und Ofenanbauteile achten. -
Seite 21: Problemfälle Mögliche Lösungen
11. PROBLEMFÄLLE MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 2 Feuer brennt mit schwacher, orangefarbener Flamme. Fenster verrußt. Ofen riecht stark und raucht nach aussen. Ursache(n): Ursache(n) Schlechter Kaminzug Einbrennphase (Inbetriebnahme) Feuchtes Holz Ofen ist verstaubt und/oder verschmutzt Mögliche Lösungen Unsachgemäßes Anheizen Einbrennphase abwarten und ausreichend lüften Ofen ist innerlich verußt Saugen Sie die Konvektionsluftöffnungen regelmäßig von Staubablagerungen... -
Seite 22: Garantie
Diese Garantiebedingungen gelten nur für die Länder Österreich, Deutschland, Frankreich und die Schweiz. Für alle übrigen Länder gelten gesonderte Bedingungen des Importeurs. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler durch Rechnung und Angabe von Kaufdatum, Modellnamen, Seriennummer sowie Reklamationsgrund schriftlich geltend zu machen. - Seite 25 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2014 | RIKA Innovative Ofentechnik GmbH RIKA Innovative Ofentechnik GmbH 4563 Micheldorf / Austria, Müllerviertel 20 Telefon: +43 7582 686 - 41, Fax-DW: 43 E-Mail: verkauf@rika.at RIKA.AT...
