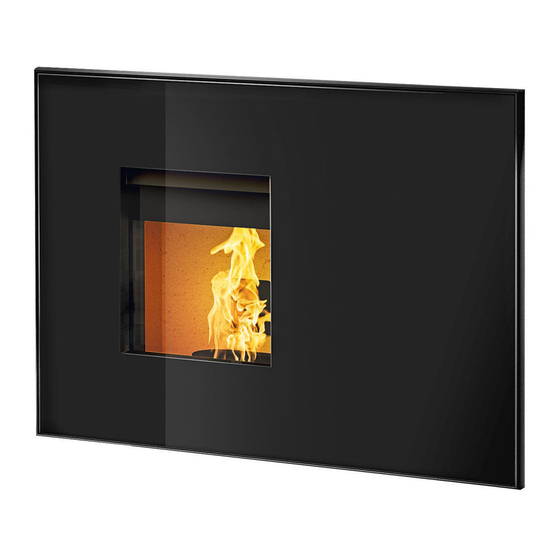

RIKA INTERNO Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für INTERNO:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
INTERNO
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RIKA INTERNO

Inhaltszusammenfassung für RIKA INTERNO

  • Seite 1 INTERNO Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 1. EINFÜHRUNG Zeichenerklärung .....................................3 Ersatzteilübersicht Explosionsdarstellung ..............................4 Ersatzteilübersicht Artikelnummern ................................6 Abmessungen, Gewicht und Anschluss ..............................7 Brennstoffmenge ......................................7 Technische Daten .....................................7 Die Verpackung ......................................7 Elektrischer Anschluss .....................................7 2. WICHTIGE INFORMATIONEN Allgemeine Warn- und Sicherheitshinweise ............................8 Erstes Anheizen .......................................8 Sicherheitsabstände (Mindestabstände) ..............................9 Vor dem Aufstellen ....................................9 3.

  • Seite 3: Einführung

    7. PFLEGE UND REINIGUNG Öffnen der Feuerraumtür und Pelletbehälter ............................14 Brennmulde reinigen - täglich ................................14 Reinigung Flammtemperaturfühler ................................14 Türglas reinigen ......................................14 Reinigen lackierter Flächen ..................................14 Reinigung .......................................14 Rauchgaszüge und Rauchgassammelkanal reinigen ..........................14 Konvektionsluftöffnungen ..................................15 Pelletbehälter reinigen ....................................15 Lager ........................................15 Türdichtung inspizieren ..................................15 Reinigen der Rauchgaswege ...................................15 Verbrennungsluft - Ansaugstutzen .................................15 Reinigung Pelletnachfüllklappe ................................16...

  • Seite 4: Ersatzteilübersicht Explosionsdarstellung

    Ersatzteilübersicht Explosionsdarstellung...

  • Seite 6: Ersatzteilübersicht Artikelnummern

    Ersatzteilübersicht Artikelnummern Art.Nr. Bezeichnung Art.Nr. Bezeichnung Art.Nr. Bezeichnung Z35616 Feuerraumtür schwarz Z35897 Putzdeckel N111604 Sicherung 2,5 A B17379 Feuerraumtür schwarz kpl. N112137 Flügelschraube N112016 Netzschalter N100476 Runddichtschnur D10 Z35898 Dichtungsblech Schneckenmotor stufenlos B17494 mit Stütze N103693 Flachdichtung schwarz 8x2 N112015 Rauchrohr Dichtung B17372 Keramikzündung...

  • Seite 7: Abmessungen, Gewicht Und Anschluss

    Abmessungen, Gewicht und Anschluss Technische Daten Technische Daten Heizleistungsbereich [kW] 2,5 - 7 Raumheizvermögen abhängig von der [m³] 50 - 160 Hausisolierung Brennstoffverbrauch [kg/h] bis zu 1,6 Pelletbehälterkapazität* [l/kg] 36/~20 Netzanschluss [V]/[Hz] 230/50 durchschnittliche elektrische Leistungsaufnahme ~ 50 Sicherung 2,5 AT Wirkungsgrad 90,1 CO2-Gehalt...

  • Seite 8: Wichtige Informationen

    Hinweis Ihr Kaminofen wird sich während der Aufheiz- und Abkühlphase ausdehnen RIKA Öfen dürfen nur in Wohnräumen mit normaler Luftfeuchtigkeit (trockene und zusammenziehen. Das kann unter Umständen zu leichten Dehn- bzw. Räume nach VDE 0100 Teil 200) aufgestellt werden. Die Öfen sind nicht Knackgeräuschen führen.

  • Seite 9: Sicherheitsabstände (Mindestabstände)

    Sicherheitsabstände (Mindestabstände) Vor dem Aufstellen Bodentragfähigkeit Hinweis Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Abstand zu nicht brennbaren Gegenständen: Unterkonstruktion dem Gewicht des Ofens standhält. a > 40cm b / c ≥ Einbauabmessungen Hinweis d ≥ 20cm wenn Vorsprung e = 0 bis 20cm Veränderungen an der Feuerstätte dürfen nicht vorgenommen werden.

  • Seite 10: Kleine Brennstoffkunde: Pellets

    3. KLEINE BRENNSTOFFKUNDE: PELLETS Ihr Kaminofen ist ausschließlich für die Verbrennung von Pellets aus Holz in Was sind Pellets? kontrollierter Qualität zugelassen. Bitte fordern Sie geprüften Brennstoff und eine Liste von überwachten Brennstoffherstellern von Ihrem Pelletofenhändler Holzpellets sind ein genormter Brennstoff. Jeder Hersteller muss sich an bestimmte Auflagen halten, um ein einwandfreies und energieeffizientes Heizen mit den Pellets zu ermöglichen.

  • Seite 11: Technologie Und Sicherheitsfunktionen

    4. TECHNOLOGIE UND SICHERHEITSFUNKTIONEN Der technologische Vorsprung Ihres neuen Pelletofens ist das Resultat von Niedertemperatur - Abschaltung jahrelangen Testreihen in Labor und Praxis. Die praktischen Vorzüge Ihres Pelletgeräts sind überzeugend. Kühlt der Ofen unter eine Mindesttemperatur ab, so schaltet das Gerät aus. Diese Abschaltung kann beispielsweise auch bei verspätetem Zünden der Pellets eintreten.

  • Seite 12: Installation Des Kaminofens

    Verbrennungsluftleitung absperrbar sein. Die Stellung auf/zu muss Zum fachgerechten Anschließen empfehlen wir original Rauchrohre aus dem eindeutig erkennbar sein. RIKA Rauchrohrsortiment. Schließen Sie an den Ansaugstutzen entweder ein Rohr Ø125mm (Scheitholz- Anschluss an den Schornstein (Kamin) u. Kombiöfen) oder Ø50mm (Pelletöfen) an und fixieren Sie dieses mit einer Schlauchklemme (nicht im Lieferumfang enthalten!).

  • Seite 13: Komfortoptionen

    6. KOMFORTOPTIONEN Raumsensor/Funkraumsensor Externes Raumthermostat Mit dieser Option können Sie Ihren Kaminofen über die Raumtemperatur steuern. Ihr Kaminofen verfügt über eine an der Rückwand situierte Schnittstelle, an Zusätzlich zur Raumtemperatur können Sie auch die gewünschten Heizzeiten der Sie ein handelsübliches Raumthermostat anschließen können. Hierzu ist die einstellen.

  • Seite 14: Pflege Und Reinigung

    7. PFLEGE UND REINIGUNG Die Häufigkeit, mit der Ihr Pelletofen zu reinigen ist, sowie Wartungsintervalle Türglas reinigen hängen von dem von Ihnen verwendeten Brennstoff ab. Hoher Feuchtigkeitsgehalt, Asche, Staub und Späne können die notwendigen Wartungsintervalle mehr als An der Sichtscheibe legt sich bei Festbrennstoffen, besonders bei der verdoppeln.

  • Seite 15: Konvektionsluftöffnungen

    Ziehen Sie den Ofen aus der Wand. Entfernen Sie die obere Abdeckung. # 10 Bauen Sie die abgenommenen Teile in umgekehrter Reihenfolge wieder auf. Entfernen Sie den Feuerraumdeckel. Hinweis Über nicht korrekt abgedichtete Putzdeckel kann Ihr Gerät „Falschluft“ ansaugen, welche dann in der Brennmulde zu einer unvollständigen # 10 Verbrennung und in weiterer Folge zu einem Aufstauen der Pellets führen kann.

  • Seite 16: Reinigung Pelletnachfüllklappe

    Reinigung Pelletnachfüllklappe Die Zwischenräume der Pelletklappe können sich im Laufe der Zeit mit Staub und Pelletresten füllen. Die Klappe kann dadurch blockieren. Die Pelletklappe und Pelletlade durch festes Drücken der Stifte (kleine Pfeile) in der Führung links und rechts trennen. Hinweis Vorsicht, die äußere Klappe fällt nach unten! Festhalten! Reinigen Sie die Zwischenräume links und rechts (große Pfeile) mit der...

  • Seite 17: Anleitung Zum Inbetriebnahmeprotokoll

    Bitte retournieren ausgefülltes Inbetriebnahmeprotokoll Garantiebedingungen RIKA Innovative Ofentechnik GmbH, Müllerviertel 20, 4563 Micheldorf, Austria. Unterschied Gewährleistung (gesetzlich) und Garantie (freiwillig), Bedingungen der Garantie, Festlegung der Verschleißteile, Hinweis auf die zu verwendende Pelletqualität und die Folgen schlechter Qualität. Elektrische Peripherie In der elektrischen Peripherie ist wichtig, dass die Anschlussdose geerdet ist.
  • Seite 18 Garantiebedingungen erläutert Die Fa.RIKA Innovative Ofentechnik, 4563 Micheldorf, Müllerviertel 20 bestätigt, dass die zur Verfügung gestellten persönlichen Daten ausschließlich für die interne Nutzung, Verarbeitung und Erfassung verwendet werden. Der Auftraggeber bestätigt die korrekte und verständliche Betriebseinweisung. Es gelten unsere Allgemeinen Geschäftsbedingungen.

  • Seite 19: Garantie

    Importeurs. Im Zweifelsfall sowie bei fehlenden oder fehlerhaften Übersetzungen gilt immer die deutsche Version als allein gültige. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler durch Rechnung und Angabe von Kaufdatum, Modellnamen, Seriennummer sowie Reklamationsgrund schriftlich geltend zu machen.
  • Seite 20 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2018 | RIKA Innovative Ofentechnik GmbH RIKA Innovative Ofentechnik GmbH 4563 Micheldorf / Austria, Müllerviertel 20 Telefon: +43 7582 686 - 41, Fax-DW: 43 E-Mail: verkauf@rika.at RIKA.AT...
