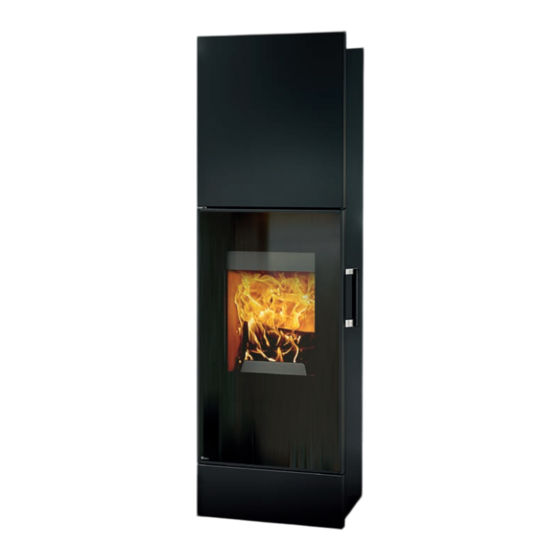

RIKA IMPERA Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für RIKA IMPERA
Inhaltszusammenfassung für RIKA IMPERA
- Seite 1 IMPERA/XL Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Abmessungen Impera XL..................................3 Technische Daten .....................................3 Die Verpackung ......................................3 Brennsto menge ......................................3 Ersatzteilübersicht Explosionsdarstellung IMPERA ..........................4 Ersatzteilübersicht Explosionsdarstellung IMPERA XL ........................6 Ersatzteilübersicht Artikelnummern Impera ............................8 Ersatzteilübersicht Artikelnummern Impera XL .............................9 2. WICHTIGE INFORMATIONEN Allgemeine Warn- und Sicherheitshinweise ............................10 Sicherheitsabstände (Mindestabstände) ..............................10 Vor dem Aufstellen ....................................11... -
Seite 3: Einführung
Bitte prüfen Sie daher Ihren Kaminofen nach Erhalt sorgfältig auf Schäden und Vollständigkeit! Melden Sie Mängel unverzüglich Ihrem Ofenfachhändler! Achten Sie bitte beim Auspacken besonders darauf, dass die Steinverkleidung Abmessungen Impera XL unversehrt bleibt. Es können sehr leicht Kratzer am Material entstehen. Steinverkleidungen sind von der Garantie ausgenommen. -
Seite 4: Ersatzteilübersicht Explosionsdarstellung Impera
Ersatzteilübersicht Explosionsdarstellung IMPERA... -
Seite 6: Ersatzteilübersicht Explosionsdarstellung Impera Xl
Ersatzteilübersicht Explosionsdarstellung IMPERA XL... -
Seite 8: Ersatzteilübersicht Artikelnummern Impera
Ersatzteilübersicht Artikelnummern Impera Bezeichnung Art. Nr. Bezeichnung Art. Nr. Dekorglas Z34837 Blende unten Z35377 Türkonsole oben Z35138 Frontdeckel Z35139 Distanzleiste oben L02290 Seitenverkleidung links Z35375 Steinhalteleiste Z35142 Glasleiste oben Z35372 ISK-Schraube M04x06 N111990 Feuerraumtür Z34834 Regleranschlag L02201 Glasleiste links Z35373... -
Seite 9: Ersatzteilübersicht Artikelnummern Impera Xl
Ersatzteilübersicht Artikelnummern Impera XL Bezeichnung Art. Nr. Bezeichnung Art. Nr. Dekorglas Z34835 Seitenverkleidung links Z35364 Türkonsole oben Z35021 Steinhalteleiste Z35046 Glasleiste oben Z35361 ISK-Schraube M04x06 N111990 Regleranschlag L02201 Feuerraumtür Z34833 Reglergriff L02200 Dichtschnur schwarz Ø12mm N100485 ISK-Flachkopfschraube M06 N110045 Culimeta Flachdichtung schwarz 8x2... -
Seite 10: Wichtige Informationen
2. WICHTIGE INFORMATIONEN Allgemeine Warn- und Sicherheitshinweise Sicherheitsabstände (Mindestabstände) Beachten Sie unbedingt die folgenden allgemeinen Warnhinweise. Hinweis 1. Zu nicht brennbaren Gegenständen Lesen Sie vor der Installation und Inbetriebnahme des Ofens das gesamte a > 40cm b > 10cm Handbuch gründlich durch. Beachten Sie unbedingt die nationalen 2. -
Seite 11: Vor Dem Aufstellen
Vor dem Aufstellen Kaminöfen der Bauart 1 (BA 1): Diese dürfen nur mit geschlossener Feuerraumtür betrieben werden. Bodentragfähigkeit Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Für Mehrfachbelegung geeignet. Unterkonstruktion dem Gewicht des Ofens standhält. Die Feuerraumtür darf nur zur Brennstoffaufnahme geöffnet und muss Hinweis anschließend wieder geschlossen werden, da es sonst zu einer Gefährdung Veränderungen an der Feuerstätte dürfen nicht vorgenommen werden. -
Seite 12: Kleine Brennstoffkunde: Scheitholz
3. KLEINE BRENNSTOFFKUNDE: SCHEITHOLZ Geeignete Brennstoffe und Brennstoffmengen Leistungsregelung Grundsätzlich ist Ihr Kaminofen zur Verfeuerung von trockenem Scheitholz Die Leistungsregelung Ihres Kaminofens erfolgt händisch oder über die geeignet. Außerdem können Sie Brennstoffe wie Holzbriketts verfeuern. Rikatronic³, beachten Sie jedoch bitte auch, dass die Leistung Ihres Kaminofens vom Schornsteinzug und der eingelegten Brennstoffmenge abhängig ist. -
Seite 13: Installation Des Kaminofens
Vermeiden Sie viele Richtungsänderungen des Abgasstromes zum Kamin. längerer Anschlussleitung sollte nach ca. 1m der Durchmesser auf etwa 100mm vergößert werden. (siehe RIKA Sortiment). Es sollen maximal 3 Bögen in der Abgasleitung verarbeitet werden. Um ausreichend Luftzufuhr zu gewährleisten, soll die Leitung nicht länger als Sofern Sie nicht direkt gerade an den Kamin anschließen können, verwenden... -
Seite 14: Bedienung Manuell Rückwand
5. BEDIENUNG MANUELL RÜCKWAND Richtiges Anheizen Betätigung des Rüttelrostes (nur bei Geräten mit Rüttelrost) 1. Drücken Sie den Reglerknopf an der Rückwand ganz nach unten in die Durch das Hin- und Herschieben des Rüttelrostbetätigers wird die Asche vom „Anheizstellung“ - Primär- und Sekundärluft sind in der „Anheizstellung“ Feuerraum in die Aschenlade befördert. -
Seite 15: Reinigung Und Wartung
6. REINIGUNG UND WARTUNG Nun können Sie die obere Umlenkung entfernen. Grundsätzliche Hinweise Hinweis Ihr Ofen muss abgekühlt sein, ehe Wartungstätigkeiten vorgenommen werden dürfen. Achten Sie darauf, dass Sie bei Reinigungstätigkeiten (Staubsaugen) rund um den Ofen während des Heizbetriebes nicht in die Verbrennungsluftleitung hineinsaugen. -
Seite 16: Aschelade Entleeren
Aschelade entleeren Türdichtung inspizieren Entleeren Sie regelmäßig die Aschelade. Sie können die Aschelade bei Der Zustand der Dichtungen an Türe und Türglas sollte mind. 1x im Jahr geöffneter Feuerraumtür einfach nach vorne herausziehen. überprüft werden. Dichtung je nach Zustand reparieren oder ersetzen. Kaminanschluss überprüfen Anschluss inspizieren und reinigen. -
Seite 17: Montage/Demontage
Tauschen Sie den Rauchrohrstutzen mit dem Kochdeckel aus. Umrüsten auf Rauchrohranschluss hinten Entfernen Sie den Gerätedeckel durch einfaches Anheben. Enternen Sie die Rückwand und schneiden Sie sie entlang der Perforierung aus. Abschließend können Rückwand und der optional erhältliche Gerätedeckel (#E15266-Impera, #E15403 Impera XL) montiert werden. -
Seite 18: Problemfälle Mögliche Lösungen
8. PROBLEMFÄLLE MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 2 Feuer brennt mit schwacher, orangefarbener Flamme. Fenster verrußt. Ofen riecht stark und raucht nach aussen. Ursache(n) Ursache(n) Schlechter Kaminzug Einbrennphase (Inbetriebnahme) Feuchtes Holz Ofen ist verstaubt und/oder verschmutzt Mögliche Lösungen Unsachgemäßes Anheizen Einbrennphase abwarten und ausreichend lüften Ofen ist innerlich verußt Saugen Sie die Konvektionsluftöffnungen regelmäßig von Staubablagerungen... -
Seite 19: Garantie
Diese Garantiebedingungen gelten nur für die Länder Österreich, Deutschland, Frankreich und die Schweiz. Für alle übrigen Länder gelten gesonderte Bedingungen des Importeurs. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler durch Rechnung und Angabe von Kaufdatum, Modellnamen, Seriennummer sowie Reklamationsgrund schriftlich geltend zu machen. - Seite 20 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2013 | RIKA Innovative Ofentechnik GmbH RIKA Innovative Ofentechnik GmbH 4563 Micheldorf / Austria, Müllerviertel 20 Telefon: +43 7582 686 - 41, Fax-DW: 43 E-Mail: verkauf@rika.at RIKA.AT...
