Betrieb
Funktionstheorie
Der Schallpegelkalibrator 407744 erzeugt eine 94-dB-Sinuswelle bei 1 KHz. Der 407766 erzeugt eine 94-dB- und eine 114-dB-Sinuswelle
bei 1 kHz. Wenn ein Mikrofon von einem Schallpegelmesser in den Kalibrator eingesetzt wird, nimmt der Schallpegelmesser das Signal auf
und zeigt es in dB-Einheiten (Dezibel) an.
Der Schallpegelmesser sollte (falls erforderlich) so eingestellt werden, dass er dem Ausgangssignal des Kalibrators möglichst nahe kommt
(siehe Diagramm).
Verfahren

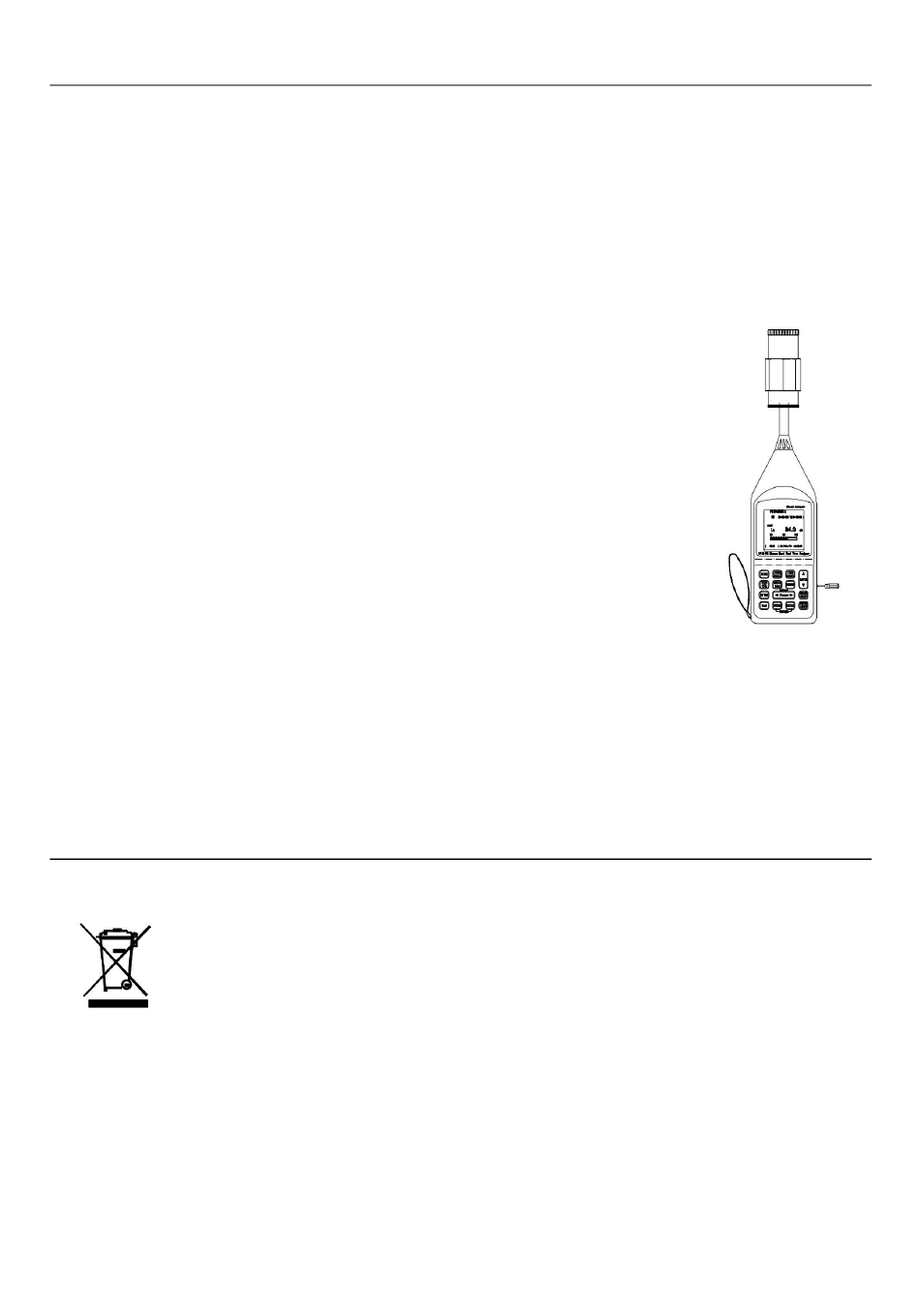

1. Setzen Sie das Mikrofon wie gezeigt in die Mikrofonöffnung des Kalibrators ein. Stellen Sie sicher, dass es
vollständig eingesetzt ist. Verwenden Sie für ½-Zoll-Mikrofone den ½-Zoll-Mikrofonadapter (im
Lieferumfang des Kalibrators enthalten).
2. Schieben Sie beim 407744 den Funktionsschalter auf die Position „I" (Power On). Sobald das Gerät
eingeschaltet ist, wird der Kalibrierungston erzeugt. Schieben Sie beim 407766 den Funktionsschalter je
nach Wunsch auf die Position 94 dB oder 114 dB. Der Kalibrator erzeugt sein Signal, sobald der Schalter
eingestellt ist.
3. Lesen Sie die Anzeige des Schallpegelmessers ab. Der Schallpegelmesser sollte je nach Einstellung des
Kalibrators 94 dB oder 114 dB anzeigen. Wenn der Schallpegelmesser nicht mit dem Signal des
Kalibrators übereinstimmt (innerhalb der Spezifikation), passen Sie ihn wie im Abschnitt „Bedienung"
beschrieben an (normalerweise eine Potentiometereinstellung an der Vorder- oder Seitenwand). Siehe
Diagramm rechts.
4. Schieben Sie den Funktionsschalter in die Position „OFF" und entfernen Sie das Mikrofon.
Batterieprüfung
Überprüfen Sie beim Modell 407744 den Zustand der Batterie, indem Sie den Funktionsschalter auf die Position „Batterietest" stellen. Die
Batteriestatus-LED sollte aufleuchten, wenn die Batterie in Ordnung ist. Wenn sie nicht leuchtet, ersetzen Sie die 9-V-Batterie. Beim Modell
407766 leuchtet die POWER-ON / LOW-BATTERY-LED hell, wenn die Batterie frisch ist, und schwach, wenn die Batterie schwach ist.
Batteriewechsel
Heben Sie die Batteriefachabdeckung ab (siehe Beschreibung), um an die beiden (2) 9-V-Batterien zu gelangen. Nehmen Sie die Batterien
heraus und ersetzen Sie sie durch neue 9-V-Alkalibatterien. Setzen Sie die Abdeckung wieder auf.
Werfen Sie verbrauchte Batterien oder Akkus niemals in den Hausmüll.
Als Verbraucher sind Benutzer gesetzlich verpflichtet, verbrauchte Batterien bei entsprechenden
Sammelstellen, im Einzelhandelsgeschäft, in dem sie gekauft wurden, oder überall dort abzugeben, wo sie gekauft wurden.
Batterien werden verkauft.
Entsorgung: Dieses Gerät darf nicht im Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, Altgeräte bei einer dafür
vorgesehenen Sammelstelle für die Entsorgung von elektrischen und elektronischen Geräten abzugeben.
