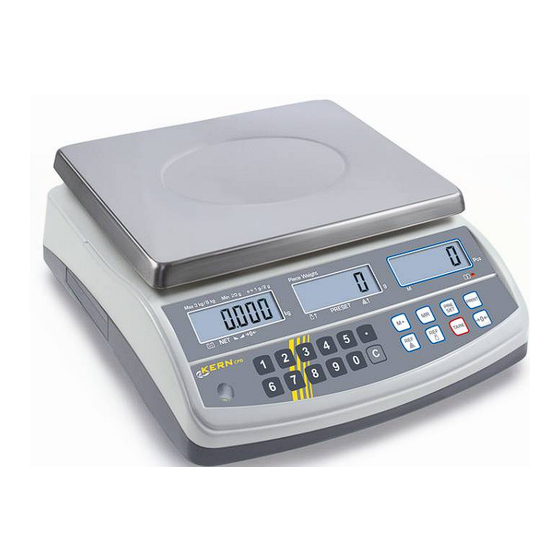

Betriebsanleitung Zählwaage
Instruction Manual Counting balance
Mode d'emploi Balance compteuse de pièces
KERN CPB-N / CPB-DM
Version 2.5
04/2016
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail:
info@kern-sohn.com
CPB-N / CPB-DM-BA-def-1625
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet:
www.kern-sohn.com
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für KERN CPB-N
Inhaltszusammenfassung für KERN CPB-N
- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: Internet: info@kern-sohn.com www.kern-sohn.com Betriebsanleitung Zählwaage Instruction Manual Counting balance Mode d'emploi Balance compteuse de pièces KERN CPB-N / CPB-DM Version 2.5 04/2016 CPB-N / CPB-DM-BA-def-1625...
- Seite 2 Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Further language versions you will find online under www.kern-sohn.com/manuals A használati utasítás egyéb nyelveken a www.kern-sohn.com/manuals címről tölthető le Trovate altre versioni di lingue online in www.kern-sohn.com/manuals Ytterligere språkversjoner finner du online under www.kern-sohn.com/manuals Bijkomende taalversies vindt u online op www.kern-sohn.com/manuals...
-
Seite 3: Inhaltsverzeichnis
Netzanschluss ......................14 Akkubetrieb (optional) ....................14 Anschluss von Peripheriegeräten ................14 Erstinbetriebnahme ....................14 Justierung .........................15 6.7.1 Modelle CPB-N (nicht geeichte Modelle) .................. 15 6.7.2 Modelle CPB-DM (geeichte Modelle) ..................17 Linearisierung (nur nicht geeichte Modelle) ..............19 Eichung ........................22 6.9.1 Justierschalter und Siegelmarken .................... 23 6.10... - Seite 4 Menü-Übersicht: .......................45 Datenausgang RS 232 C................47 13.1 Technische Daten .....................47 13.2 Fernsteuerbefehle.....................47 Wartung, Instandhaltung, Entsorgung ............48 14.1 Reinigen ........................48 14.2 Wartung, Instandhaltung ..................48 14.3 Entsorgung .......................48 14.4 Fehlermeldungen ......................48 Kleine Pannenhilfe ..................49 Konformitätserklärung ................50 CPB-N / CPB-DM-BA-d-1625...
-
Seite 5: Technische Daten
320 x 350 x 125 mm montiert (B x T x H) Wägefläche 294 x 225 mm Zulässige Umgebungsbe- 0° C bis + 40° C dingung Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Nettogewicht (kg) 3,8 kg CPB-N / CPB-DM-BA-d-1625... - Seite 6 320 x 350 x 125 mm montiert (B x T x H) Wägefläche 294 x 225 mm Zulässige Umgebungsbe- -10° C bis + 40° C dingung Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Nettogewicht (kg) 3,8 kg CPB-N / CPB-DM-BA-d-1625...
-
Seite 7: Geräteübersicht
2 Geräteübersicht 1. Wägeplatte / Akkufach (unter Wägeplatte) 2. Libelle 3. RS 232 Schnittstelle 4. Fußschrauben 5. Ein/Aus-Schalter 6. Anschluss Netzadapter 7. Justierschalter CPB-N / CPB-DM-BA-d-1625... -
Seite 8: Anzeigenübersicht
Die Pfeile über den Symbolen zeigen an: Aufgelegtes Referenzgewicht zu klein Gespeicherte Zielstückzahl/Zielgewicht PRESET Aufgelegte Stückzahl zu klein 2.1.3 Anzeige Stückzahl Hier werden alle aufgelegten Teile sofort in Stück angezeigt. Die Pfeile über den Symbolen zeigen an: Daten im Summenspeicher CPB-N / CPB-DM-BA-d-1625... -
Seite 9: Tastaturübersicht
• Eingabe/Anzeige Grenzwert bei Toleranzkontrolle • Aufruf Hinterleuchtung der Anzeige (langer Tastendruck) • Ausgabe an externes Gerät (Drucker) oder PC • Eingabe Referenzgewicht durch Wägung • Numerische Eingabe Referenzgewicht • Funktion-/Parameterauswahl • Tarier-Taste • Speichern • Nullstell-Taste • Zurück in Wägemodus CPB-N / CPB-DM-BA-d-1625... -
Seite 10: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wäger- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 11: Prüfmittelüberwachung
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbarw. In seinem akkre- ditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 12: Auspacken, Aufstellung Und Inbetriebnahme
Der Standort muss dann gewechselt werden. 6.2 Auspacken Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. 6.2.1 Aufstellen Waage mit Fußschrauben nivellieren, bis sich die Luftbla- se in der Libelle im vorgeschriebenen Kreis befindet. CPB-N / CPB-DM-BA-d-1625... - Seite 13 Transportsicherung unbedingt entfernen (nur bei 6 kg-Modellen vorhanden) Zum Lösen der Transportsicherung Transportschraube [1] gegen den Uhrzeigersinn herausdrehen. Zum Transport Transportschraube vorsichtig bis auf Anschlag im Uhrzeigersinn eindrehen und dann mit Kontermutter fixieren. CPB-N / CPB-DM-BA-d-1625...
-
Seite 14: Lieferumfang
6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. 6.4 Akkubetrieb (optional) Der interne Akku wird über das mitgelieferte Netzkabel geladen. -
Seite 15: Justierung
Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabili- sierung ist erforderlich. Achten Sie darauf, dass sich keine Gegenstände auf der Wägeplatte befinden. Justiergewicht bereitstellen, Details siehe Kap. 1 „Techn. Daten“. 6.7.1 Modelle CPB-N (nicht geeichte Modelle) Bedienung Anzeige Waage einschalten und während des Selbsttests die TARE-Taste drücken... - Seite 16 Während die Waage einen Selbsttest durchführt, Justiergewicht abnehmen. Nach erfolgreicher Justierung kehrt die Waa- ge automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Jus- tiergewicht erscheint eine Fehlermeldung im Display, Justiervorgang wiederholen. CPB-N / CPB-DM-BA-d-1625...
-
Seite 17: Modelle Cpb-Dm (Geeichte Modelle)
Waage einschalten und während des Selbsttests Justierschalter betätigen und TARE-Taste drücken Mit den Zifferntasten Passwort eingeben: Entweder • Standardpasswort „0000“ oder • persönliches Passwort, Eingabe unter [F6 PKn] Funktion s. Kap.11.1 Mit der TARE-Taste bestätigen CPB-N / CPB-DM-BA-d-1625... - Seite 18 Taste drücken Während die Waage einen Selbsttest durchführt, Justiergewicht abnehmen. Nach erfolgreicher Justierung kehrt die Waa- ge automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Jus- tiergewicht erscheint eine Fehlermeldung im Display, Justiervorgang wiederholen. CPB-N / CPB-DM-BA-d-1625...
-
Seite 19: Linearisierung (Nur Nicht Geeichte Modelle)
10 kg 15 kg 6 kg 15 kg 30 kg Bedienung Anzeige Linearisierung durchführen: Waage einschalten und während des Selbsttests die TARE-Taste drücken Mit den Zifferntasten Passwort „9999“ eingeben Mit der TARE-Taste bestätigen CPB-N / CPB-DM-BA-d-1625... - Seite 20 Nach kurzer Zeit ertönt wieder ein Signal- ton und „LoAd 3“ wird angezeigt. Viertes Justiergewicht Nach kurzer Zeit ertönt ein Signalton und „LoAd 2“ wird angezeigt Drittes Justiergewicht Nach kurzer Zeit ertönt ein Signalton und „LoAd 1“ wird angezeigt CPB-N / CPB-DM-BA-d-1625...
- Seite 21 Nach kurzer Zeit ertönt ein Signalton und „LoAd 0“ wird angezeigt Erstes Justiergewicht Nach erfolgreicher Linearisierung kehrt die Waage automatisch in den Wägemo- dus zurück. Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung im Display, Linearisierungsvorgang wiederholen. CPB-N / CPB-DM-BA-d-1625...
-
Seite 22: Eichung
Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn: Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt. • Waage deshalb in regelmäßigen Abständen mit bekanntem Prüfgewicht (ca. 1/3 der max. Last) belasten und mit Anzeigenwert vergleichen. Nacheichungstermin überschritten ist. • CPB-N / CPB-DM-BA-d-1625... -
Seite 23: Justierschalter Und Siegelmarken
Position des Schalters s. Kap. 6.9.1. Achtung: Nach Zerstörung der Siegelmarke muss die Waage durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor sie wieder in eich- pflichtige Anwendungen verwendet werden darf. CPB-N / CPB-DM-BA-d-1625... -
Seite 24: Servicemode (Geeichte Modelle)
Funktionen mit den aktuellen Einstellungen der Reihe nach anwählen. Einstellungen ändern/speichern: Angewählte Funktion mit bestätigen. Mit gewünschte Einstellung aus- wählen und mit bestätigen oder mit verwerfen. Menü verlassen: Mit kehrt die Waage in den Wägemodus zurück. CPB-N / CPB-DM-BA-d-1625... - Seite 25 F8 oFF oF 0* Automatische Abschaltung aus oF 3 Automatische Abschaltung nach 3 Min Auto Off oF 5 Automatische Abschaltung nach 5 Min oF 15 Automatische Abschaltung nach 15 Min oF 30 Automatische Abschaltung nach 30 Min CPB-N / CPB-DM-BA-d-1625...
- Seite 26 Bereichs liegt HiGH Signalton, wenn das Wägegut über dem oberen Grenzwert liegt F11 t n P-tArE immer diese Einstellung benützen o-tArE F12 rSt Rücksetzung auf Werkseinstellung Signalton bei Tastendruck F13 bEE F14 AUW Autom. Korrektur des Referenzgewichts CPB-N / CPB-DM-BA-d-1625...
-
Seite 27: Betrieb
Anzeige Wägeresultat ablesen Wägegut auf die Wägeplatte legen Bei stabilen Wägewerten wird der Pfeil über dem - Symbol ein- geblendet. Ist das Wägegut schwerer als der Wägebe- reich, erscheint im Display „ “ (=Überlast) sowie ein Pfeifton. CPB-N / CPB-DM-BA-d-1625... -
Seite 28: Wägen Mit Tara
• Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (zuwie- gen). Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausge- lastet ist. • Der Tarawert wird entsprechend der Ablesbarkeit der Waage gerundet. CPB-N / CPB-DM-BA-d-1625... - Seite 29 Rücksetzung der Anzeige auf „0“: Das Gesamtgewicht des Behälters wird wegtariert. Lesen Sie jetzt das Gewicht des Geben Sie weitere Komponenten in den Wä- hinzugefügten Wägegutes in der gebehälter (zuwiegen). Anzeige ab. Tarawert löschen: Bei entlasteter Wägeplatte drücken. CPB-N / CPB-DM-BA-d-1625...
-
Seite 30: Hinterleuchtung Der Anzeige
Die zuletzt gewählte Einstellung wird ange- zeigt. kann zwischen folgenden Einstel- lungen gewählt werden: • Anzeigenhinterleuchtung aus • Anzeigenhinterleuchtung ein • Anzeigenhinterleuchtung automatisch Gewünschte Einstellung mit bestätigen. Die Einstellung wird übernommen und die Waage wechselt in den Wägemodus. CPB-N / CPB-DM-BA-d-1625... -
Seite 31: Stückzählen
Eine bekannte Anzahl von Einzelteilen als Referenz auflegen Stabilitätsanzeige abwarten, dann die An- zahl Einzelteile über die Zifferntasten ein- geben. Innerhalb 5 sec bestätigen: „SAMP“ wird kurz angezeigt; Das Referenzgewicht wird ermittelt und an- gezeigt. CPB-N / CPB-DM-BA-d-1625... - Seite 32 Referenz ist, erneut berechnet. Diese Referenzoptimierung wird durch einen Signalton angezeigt. Die Ermittlung des Referenzgewichts erfolgt nur bei stabilen Wägewerten Bei Wägewerten unter Null, zeigt die Stückzählanzeige eine negative Stückzahl an. Referenz löschen drücken, das Referenzgewicht wird gelöscht. CPB-N / CPB-DM-BA-d-1625...
-
Seite 33: Numerische Eingabe Des Referenzgewichts
Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen. Aufgelegte Stückzahl: Referenzgewicht: Aufgelegtes Gewicht: Bei Anschluss eines optionalen Druckers wird der Anzeigenwert durch Drücken von ausgegeben. Ausdruckbeispiel KERN YKB-01N: Postenzähler Aufgelegtes Gewicht 0.500 kg Referenzgewicht U.W. Aufgelegte Stückzahl 5 pcs CPB-N / CPB-DM-BA-d-1625... -
Seite 34: Automatische Korrektur Des Referenzgewichts (Nur Eichf. Modelle)
Innerhalb 5 sec bestätigen: „SAMP“ wird kurz angezeigt; Das Referenzgewicht wird ermittelt und an- gezeigt. Weiteres Wägegut auflegen, die Waage korrigiert das Referenzgewicht und ein Sig- nalton ertönt, wenn dieser unter Menüpunkt „F13 bee“ aktiviert wurde (Beispiel) CPB-N / CPB-DM-BA-d-1625... -
Seite 35: Summieren
Stabilitätsanzeige abwarten, dann drücken. Die Anzeigenwerte werden in den Summenspeicher ad- diert und bei Anschluss eines optio- Gewähltes Stückgewicht nalen Druckers ausgegeben. Das Gewicht, Anzahl Wägungen (ACC 1) sowie die Stückzahl werden 2 sec. lang angezeigt. aktuell aufgelegte Stückzahl CPB-N / CPB-DM-BA-d-1625... - Seite 36 Anschluss eines optio- nalen Druckers ausgegeben. Das Gesamtgewicht, Anzahl Wägungen (ACC 2) sowie die Gesamtstückzahl werden 2 sec. lang angezeigt. Ausdruckbeispiel KERN YKB-01N: Anzahl Wägungen Aufgelegtes Gewicht 5.000 kg Referenzgewicht U.W. Aufgelegte Stückzahl 50 pcs CPB-N / CPB-DM-BA-d-1625...
- Seite 37 Ausdruckbeispiel KERN YKB-01N: Endsumme Total Anzahl Wägungen Gesamtgewicht 5.000 kg Gesamtstückzahl 50 pcs ************************************* Summenspeicher löschen drücken, das Gesamtgewicht, Anzahl der Wägungen sowie die Gesamt- stückzahl werden angezeigt. Während dieser Anzeige drücken. Die Daten im Summenspeicher werden gelöscht. CPB-N / CPB-DM-BA-d-1625...
-
Seite 38: Automatisches Summieren
Darauf achten, dass die Waage zwischen den einzelnen Wägungen entlastet werden muss. Dieser Vorgang kann 99-mal wiederholt werden bzw. bis der Kapazität der Waa- ge erschöpft ist. Gesamtsumme anzeigen und löschen, sowie Ausdruckbeispiel siehe Kap. 9.1. CPB-N / CPB-DM-BA-d-1625... -
Seite 39: Einwägen Auf Zielstückzahl Oder Zielgewicht Und Toleranzkontrolle
• High Signalton, wenn das Wägegut über dem oberen Grenzwert liegt 10.1 Toleranzkontrolle auf Zielstückzahl Zielstückzahl-Modus auswählen: Durch gedrückt halten von scheint der eingestellte Modus Check psc - Toleranzkontrolle auf Ziel- stückzahl drücken Check off – Toleranzkontrolle ausgeschal- drücken Check net -: Toleranzkontrolle auf Zielge- wicht CPB-N / CPB-DM-BA-d-1625... - Seite 40 70 Pcs drücken „Lo Cnt“ erscheint: Unterer Grenzwert für Zielstückzahl festlegen: Unteren Grenzwert über die Ziffern- tasten eingeben, z.Bsp.: 60 Pcs drücken so oft drücken, bis sich die Waage im Wägemodus befindet CPB-N / CPB-DM-BA-d-1625...
-
Seite 41: Toleranzkontrolle Auf Zielgewicht
Bei allen Grenzwerten „0“ eingeben und mit TARE-Taste bestätigen. 10.2 Toleranzkontrolle auf Zielgewicht Zielgewicht-Modus auswählen: Durch gedrückt halten von scheint der eingestellte Modus Check psc - Toleranzkontrolle auf Ziel- stückzahl drücken Check off – Toleranzkontrolle ausgeschal- drücken Check net -: Toleranzkontrolle auf Zielge- wicht CPB-N / CPB-DM-BA-d-1625... - Seite 42 Oberer Grenzwert für Zielgewicht fest- legen: wiederholt drücken und mit TARE-Taste bestätigen bis „Hi nEt“ erscheint: Oberen Grenzwert über die Ziffern- tasten eingeben, z.Bsp. 100 g Innerhalb 5 sec bestätigen: „Lo nEt“ erscheint: CPB-N / CPB-DM-BA-d-1625...
-
Seite 43: Ablesbarkeit Ändern (Nur Modelle Cpb-M)
Ablesbarkeit ändern (nur Modelle CPB-M) - raus Um die Ablesbarkeit zu ändern gedrückt halten. Die letzte Dezimalstelle blinkt für ca. 3 sec. In dieser Zeit kann der Wert in der anderen Auflösung abgelesen wer- den. Dieser Wert ist nicht geeicht! CPB-N / CPB-DM-BA-d-1625... -
Seite 44: Menü (Nicht Eichfähige Modelle)
Funktionen mit den aktuellen Einstellungen der Reihe nach anwählen. Einstellungen ändern/speichern: Angewählte Funktion mit bestätigen. Mit gewünschte Einstellung aus- wählen und mit bestätigen oder mit verwerfen. Menü verlassen: Mit kehrt die Waage in den Wägemodus zurück. CPB-N / CPB-DM-BA-d-1625... -
Seite 45: Menü-Übersicht
F8 oFF oF 0* Automatische Abschaltung aus oF 3 Automatische Abschaltung nach 3 Min Auto Off oF 5 Automatische Abschaltung nach 5 Min oF 15 Automatische Abschaltung nach 15 Min oF 30 Automatische Abschaltung nach 30 Min CPB-N / CPB-DM-BA-d-1625... - Seite 46 Sig- Signalton, wenn das Wägegut unter dem unteren Grenzwert liegt Signalton, wenn das Wägegut außerhalb des eingestellten Bereichs liegt Signalton, wenn das Wägegut über dem oberen Grenzwert HiGH liegt F11 rSt Rücksetzung auf Werkseinstellung * Werkseinstellung CPB-N / CPB-DM-BA-d-1625...
-
Seite 47: Datenausgang Rs 232 C
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: • Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru- cker müssen übereinstimmen s. -
Seite 48: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 14.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 14.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 49: Kleine Pannenhilfe
• Die Waagenanzeige steht nicht auf Null Das Wägeergebnis ist offensichtlich falsch • Die Justierung stimmt nicht mehr. • Es herrschen starke Temperaturschwan- kungen. • Elektromagnetische Felder/ Statische Aufladung (anderen Aufstellungsort wäh- len/ falls möglich, störendes Gerät aus- schalten) CPB-N / CPB-DM-BA-d-1625... -
Seite 50: Konformitätserklärung
16 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. CPB-N / CPB-DM-BA-d-1625... - Seite 51 Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. CPB-N / CPB-DM-BA-d-1625...
- Seite 53 Mains connection ......................14 Rechargeable battery operation (optional) ..............14 Connection of peripheral devices ................14 Initial Commissioning ....................14 Adjustment........................15 6.7.1 Models CPB-N (non verified models) ..................15 6.7.2 Models CPB-DM (verified models) ................... 17 Linearization (non-verified models only) ..............19 Verification ........................22 6.9.1 Adjustment switch and seals ....................
- Seite 54 13.1 Technical data ......................47 13.2 Remote control instructions ..................47 Service, maintenance, disposal ..............48 14.1 Cleaning ........................48 14.2 Service, maintenance ....................48 14.3 Disposal ........................48 14.4 Error messages ......................48 Instant help ....................49 Declaration of conformity ................50 CPB-N / CPB-DM-BA-e-1625...
-
Seite 55: Technical Data
320 x 350 x 125 mm (W x D x H) Weighing surface 294 x 225 mm Permissible ambient 0° C to + 40° C condition Humidity of air max. 80 % relative (not condensing) Net weight (kg) 3.8 kg CPB-N / CPB-DM-BA-e-1625... - Seite 56 320 x 350 x 125 mm (W x D x H) mm Weighing surface 294 x 225 mm Permissible ambient -10° C to + 40° C condition Humidity of air max. 80 % relative (not condensing) Net weight (kg) 3.8 kg CPB-N / CPB-DM-BA-e-1625...
-
Seite 57: Appliance Overview
2 Appliance overview 1. Weighing plate / rechargeable battery compartment (under weighing plate) 2. Bubble level 3. RS 232 interface 4. Footscrews 5. ON/OFF switch 6. Mains adapter connection 7. Adjustment switch CPB-N / CPB-DM-BA-e-1625... -
Seite 58: Overview Of Display
Stored target quantity / target weight PRESET Number of pieces placed on balance too small 2.1.3 Display quantity Here, all the pieces placed on balance are immediately displayed by number. The arrows above the symbols show: Data in the summation memory CPB-N / CPB-DM-BA-e-1625... -
Seite 59: Keyboard Overview
• Output to external device (printer) or PC • Enter reference weight through weighing • Numeric entry reference weight • Function /parameter selection • Taring key • Save • Zeroing key • Back to weighing mode CPB-N / CPB-DM-BA-e-1625... -
Seite 60: Basic Information (General)
The balance may only be used according to the described conditions. Other areas of use must be released by KERN in writing. 3.3 Warranty Warranty claims shall be voided in case •... -
Seite 61: Monitoring Of Test Resources
Information is available on KERN’s home page (www.kern-sohn.com with regard to the monitoring of balance test substances and the test weights required for this. In KERN's accredited DKD calibration laboratory test weights and balances may be calibrated (return to the national standard) fast and at moderate cost. -
Seite 62: Unpacking, Setup And Commissioning
Carefully remove the balance from the packaging, remove plastic cover and setup balance at the intended workstation. 6.2.1 Placing Level balance with foot screws until the air bubble of the water balance is in the prescribed circle. CPB-N / CPB-DM-BA-e-1625... - Seite 63 Ensure that transport guard has been removed (only existing in 6 kg models) To loosen the transport guard screw out transport screw [1] anticlockwise. For transportation carefully screw-in transport screw clockwise till to the stopper and then fix it using locknut. CPB-N / CPB-DM-BA-e-1625...
-
Seite 64: Scope Of Delivery
Before connecting or disconnecting of additional devices (printer, PC) to the data interface, always disconnect the balance from the power supply. With your balance, only use accessories and peripheral devices by KERN, as they are ideally tuned to your balance. -
Seite 65: Adjustment
Observe stable environmental conditions. A warming up time (see chapter 1) is required for stabilization. Ensure that there are no objects on the weighing plate. Provide calibration weight, for details, see chapter 1 "Technical Data. " 6.7.1 Models CPB-N (non verified models) Operation Display Switch on balance and during self-check press the TARE key ... - Seite 66 While the balance carries out a self test, remove the adjustment weight. After successful adjustment the balance automatically returns to weighing mode. In case of an adjustment error or incorrect adjusting weight the display will show an error message; repeat adjustment process. CPB-N / CPB-DM-BA-e-1625...
-
Seite 67: Models Cpb-Dm (Verified Models)
TARE button Use the number keys to enter password: either • Default password "0000" • Personal password, enter under [F6 PKn ] function see chap.12 Confirm with TARE button CPB-N / CPB-DM-BA-e-1625... - Seite 68 While the balance carries out a self test, remove the adjustment weight. After successful adjustment the balance automatically returns to weighing mode. In case of an adjustment error or incorrect adjusting weight the display will show an error message; repeat adjustment process. CPB-N / CPB-DM-BA-e-1625...
-
Seite 69: Linearization (Non-Verified Models Only)
15 kg 30 kg Operation Display How to carry out linearization: Switch on balance and during self-check press the TARE key Use the numeric keys to enter password „9999“ Confirm with TARE button CPB-N / CPB-DM-BA-e-1625... - Seite 70 „LoAd 3“ appears. Forth adjustment weight after a short time a signal will sound and „LoAd 2“ appears. Third adjustment weight after a short time a signal will sound and „LoAd 1“ appears CPB-N / CPB-DM-BA-e-1625...
- Seite 71 „LoAd 0“ appears. First adjustment weight After successful linearization the balance automatically returns to weighing mode. In case of an adjustment error or incorrect adjusting weight the display will show an error message; repeat linearization process. CPB-N / CPB-DM-BA-e-1625...
-
Seite 72: Verification
The weighing result of the balance is outside the error limit. Therefore, in • regular intervals load balance with known test weight (ca. 1/3 of the max. load) and compare with displayed value. The reverification deadline has been exceeded. • CPB-N / CPB-DM-BA-e-1625... -
Seite 73: Adjustment Switch And Seals
For position of switch see chap. 6.9.1. Attention: After destruction of the seal the balance must be re-verified by an authorised agency and a new verification wire/seal mark fitted before it can be reused for applications subject to verification. CPB-N / CPB-DM-BA-e-1625... -
Seite 74: Service Mode (Verified Models)
Change / save settings: Confirm selected function by pressing . Select desired setting by pressing and confirm by pressing or cancel by pressing Exit menu: Using the balance returns into the weighing mode. CPB-N / CPB-DM-BA-e-1625... - Seite 75 F8 oFF oF 0* Automatic shutdown off oF 3 Automatic shutdown after 3 min Auto Off oF 5 Automatic shutdown after 5 min oF 15 Automatic shutdown after 15 min oF 30 Automatic shutdown after 30 min CPB-N / CPB-DM-BA-e-1625...
- Seite 76 Signal sound, when the load is above the upper limit value HiGH P-tArE F11 t n Always use this setting o-tArE Reset to default setting F12 rSt F13 bEE Acoustic signal when pressing button Automatic correction of reference weight F14 AUW CPB-N / CPB-DM-BA-e-1625...
-
Seite 77: Operation Mode
Place load onto weighing plate If weighing values are stable the arrow will be displayed above the - symbol. If the goods are heavier than the weighing range, display will show " " (=Overload), and a whistle is sounded. CPB-N / CPB-DM-BA-e-1625... -
Seite 78: Weighing With Taring
• The taring process can be repeated any number of times, e.g. when adding several components for a mixture (adding). The limit is reached when the whole weighing range is exhausted. • The tare value will be rounded off according to the readability of the weighing scales. CPB-N / CPB-DM-BA-e-1625... - Seite 79 The total weight of the container is tared away. Now read off the weight of the Add more components into the weighing added item to be weighed on the container (adding). display. Delete tare value: Unload the weighing platform and press CPB-N / CPB-DM-BA-e-1625...
-
Seite 80: Display Background Illumination
• Display background illumination off • Display background illumination on • Display background illumination automatically off Select desired setting by The setting is taken over and the balance changes into weighing mode. CPB-N / CPB-DM-BA-e-1625... -
Seite 81: Piece Counting
Wait for the stability display, than enter the number of individual items via the numeric keypad. Confirm within 5 sec: „SAMP“ is shortly displayed; The reference weight will be determined and displayed. CPB-N / CPB-DM-BA-e-1625... - Seite 82 Tare if necessary, place weighing good and read off the number of items. Reference weight: Quantity placed on balance: Weight placed on balance: The display value can be printed out by connecting an optional printer and pressing Printout example KERN YKB-01N: Item counter Weight placed on 0.300 kg balance Reference weight U.W.
-
Seite 83: Numeric Entering Of The Reference Weight
Tare if necessary, place weighing good and read off the number of items. Quantity placed on balance: Reference weight: Weight placed on balance: The display value can be printed out by connecting an optional printer and pressing Printout example KERN YKB-01N: Item counter Weight placed on 0.500 kg balance Reference weight U.W. -
Seite 84: Automatic Correction Of The Reference Weight (Verifiable Models Only)
The reference weight will be determined and displayed. Put on more items to be weighed, the balance will correct the reference weight and an acoustic signal sounds, if it has been activated under menu item „F13 bee“ (example) CPB-N / CPB-DM-BA-e-1625... -
Seite 85: Totalization
Selected item weight is connected. Weight, number of weighing procedures (ACC 1) as well as the quantity of items are displayed for 2 sec.. Currently placed quantity of items CPB-N / CPB-DM-BA-e-1625... - Seite 86 Printout example KERN YKB-01N: Number weighing processes Weight placed on 2.000 kg balance Reference weight U.W. Quantity placed on 20 pcs balance Remove the weighed good. More weighed goods can only be added when the display ≤ zero. Place goods to be weighed B.
- Seite 87 Total weight Press during this display for data output. Number of weighing procedures Current total number of items Printout example KERN YKB-01N: End total Total Number weighing processes Total weight 5.000 kg Total number of pieces...
-
Seite 88: Automatic Adding-Up
This process can be repeated 99 times or until the weighing range of the balance is exhausted. For how to display and delete the total sum, as well as a printout example, see chap. 9.1. CPB-N / CPB-DM-BA-e-1625... -
Seite 89: Weighing To Target Quantity Or Target Weight And Tolerance Check
Select target number mode: Keep pressed, the set mode will appear Check psc - Tolerance check for target item number Press Check off – Tolerance check switched off Press Check net -: Tolerance check for target weight CPB-N / CPB-DM-BA-e-1625... - Seite 90 Press „Lo Cnt“ appears: Determine lower limit value for target item number: Enter the lower limit value via the numeric keyboard, e.g.: 60 Pcs Press Press repeatedly until the balance is in weighing mode CPB-N / CPB-DM-BA-e-1625...
-
Seite 91: Tolerance Check For Target Weight
Select target weight mode: Keep pressed, the set mode will appear Check psc - Tolerance check for target item number Press Check off – Tolerance check switched off Press Check net -: Tolerance check for target weight CPB-N / CPB-DM-BA-e-1625... - Seite 92 Determine upper limit value for target weight: Press repeatedly and confirm via the TARE button until „Hi nEt“ appears: Enter the upper limit value via the numeric keyboard, e.g. 100 g Confirm within 5 sec: „Lo nEt“ appears: CPB-N / CPB-DM-BA-e-1625...
-
Seite 93: Change Readability (Only Models Cpb-M)
11 Change readability (only models CPB-M) In order to change the readability, keep pressed. The last decimal point flashes for approx. 3 sec. Within this period the value can be read-off in another resolution. This value is not verified! CPB-N / CPB-DM-BA-e-1625... -
Seite 94: Menu (Non Verifiable Models)
Change / save settings: Confirm selected function by pressing . Select desired setting by pressing and confirm by pressing or cancel by pressing Exit menu: Using the balance returns into the weighing mode. CPB-N / CPB-DM-BA-e-1625... -
Seite 95: Menu Overview
F8 oFF oF 0* Automatic shutdown off oF 3 Automatic shutdown after 3 min Auto Off oF 5 Automatic shutdown after 5 min oF 15 Automatic shutdown after 15 min oF 30 Automatic shutdown after 30 min CPB-N / CPB-DM-BA-e-1625... - Seite 96 Signal sound, when the load is below the lower limit value Signal sound, when the load is beyond the set range HiGH Signal sound, when the load is above the upper limit value F11 rSt Reset to default setting * default setting CPB-N / CPB-DM-BA-e-1625...
-
Seite 97: Data Output Rs 232 C
• Use a suitable cable to connect the weighing balance to the interface of the printer. Faultless operation requires an adequate KERN interface cable. • Communication parameters (baud rate, bits and parity) of weighing balance and printer have to match, see chap. -
Seite 98: Service, Maintenance, Disposal
Err 4 Zero range exceeded Invalid entry Err 5 Err 6 Damaged electronics Weighing result unstable Err 9 Should other error messages occur, switch balance off and then on again. If the error message remains inform manufacturer. CPB-N / CPB-DM-BA-e-1625... -
Seite 99: Instant Help
• The display of the balance is not at zero The weighing result is obviously incorrect • Adjustment is no longer correct. • Great fluctuations in temperature. • Electromagnetic fields / static charging (choose different location/switch off interfering device if possible) CPB-N / CPB-DM-BA-e-1625... -
Seite 100: Declaration Of Conformity
16 Declaration of conformity To view the current EC/EU Declaration of Conformity go to: www.kern-sohn.com/ce The scope of delivery for verified weighing balances (= conformity- rated weighing balances) includes a Declaration of Conformity. CPB-N / CPB-DM-BA-e-1625... - Seite 101 Fonctionnement sur accu (optionnel) ................14 Raccordement des périphériques ................14 Première mise en service ..................15 Ajustage ........................15 6.7.1 Modèle CPB-N (modèles non homologués) ................16 6.7.2 Modèle CPB-DM (modèles homologués) ................. 18 Linéarisation (modèles non homologués seulement) ..........20 Homologation ......................23 6.9.1 Bouton d'ajustage et scellés .....................
- Seite 102 Commandes à distance ....................48 Maintenance, entretien, élimination ............49 14.1 Nettoyage .........................49 14.2 Maintenance, entretien .....................49 14.3 Mise au rebut ......................49 14.4 Messages d’erreur ....................49 Aide succincte en cas de panne ..............50 Déclaration de conformité ................51 CPB-N / CPB-DM-BA-f-1625...
-
Seite 103: Caractéristiques Techniques
320 x 350 x 125 mm complet (L x P x H) Surface de pesée 294 x 225 mm Conditions ambiantes de 0°C à +40°C autorisées Humidité d'air 80% maxi, relative (pas de condensation) Poids net (kg) 3,8 kg CPB-N / CPB-DM-BA-f-1625... - Seite 104 320 x 350 x 125 mm complet (L x P x H) Surface de pesée 294 x 225 mm Conditions ambiantes de -10°C à +40°C autorisées Humidité d'air 80% maxi, relative (pas de condensation) Poids net (kg) 3,8 kg CPB-N / CPB-DM-BA-f-1625...
-
Seite 105: Aperçu De L'appareil
1. Plateau de la balance / compartiment à accu (sous le plateau de la balance) 2. Niveau 3. Interface RS 232 4. Pieds à vis 5. Interrupteur Marche/Arrêt 6. Raccord du bloc d'alimentation secteur 7. Bouton d'ajustage CPB-N / CPB-DM-BA-f-1625... -
Seite 106: Aperçu De L'afficheur
Quantité faible de pièces déposées sur la balance 2.1.3 Affichage de la quantité de pièces Tous les articles déposés sur la balance sont ici immédiatement affichés en pièces. Les flèches au-dessus des symboles indiquent: Données dans la mémoire totalisatrice CPB-N / CPB-DM-BA-f-1625... -
Seite 107: Vue Du Clavier
• Saisie du poids de référence par pesage • Saisie numérique du poids de référence • Sélection de fonction/paramètre • Touche de tarage • Enregistrer • Touche de remise à zéro • Retour au mode de pesage CPB-N / CPB-DM-BA-f-1625... -
Seite 108: Indications Fondamentales (Généralités)
La balance ne peut être utilisée qu'en conformité avec les directives décrites. D'autres champs d'application nécessitent une autorisation écrite de KERN 3.3 Garantie La garantie n'est plus valable en cas: •... -
Seite 109: Surveillance Des Instruments De Contrôle
KERN (www.kern-sohn.com). Les poids de contrôle et les balances peuvent être calibrés de façon rapide et économique au laboratoire de calibrage de KERN accrédité par DKD (Deutsche Kalibrierdienst) (sur la base de la norme nationale en vigueur). -
Seite 110: Déballage, Installation Et Mise En Service
à cet effet. 6.2.1 Mise en place Procéder à la mise à niveau de la balance à l´aide des pieds à vis , jusqu´à ce que la bulle d´air du niveau se trouve dans le cercle marqué. CPB-N / CPB-DM-BA-f-1625... - Seite 111 Afin de desserrer la protection de transport dévissez le vis de transport [1] dans le sens anti horaire. Pour le Transport vissez soigneusement le vis de transport au maximum dans le sens horaire et ensuite bloquez-le avec un écrou de protection. CPB-N / CPB-DM-BA-f-1625...
-
Seite 112: Étendue De Livraison
L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension locale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN. 6.4 Fonctionnement sur accu (optionnel) L'accu interne est chargé... -
Seite 113: Première Mise En Service
Procédure à suivre pour l’ajustage: Veillez à ce que les conditions environnementales soient stables. Assurez un temps de chauffe requis (voir chap.1) pour stabiliser la balance. Aucun objet ne doit se trouver sur le plateau de pesée. CPB-N / CPB-DM-BA-f-1625... -
Seite 114: Modèle Cpb-N (Modèles Non Homologués)
6.7.1 Modèle CPB-N (modèles non homologués) Commande Affichage Mettez la balance en marche et, au cours de l'autodiagnostic, appuyez sur la touche TARE. Saisissez le mot de passe moyennant les touches numériques: • Mot de passe standard „0000“... - Seite 115 Une fois l'ajustage terminé avec succès, la balance repassera automatiquement au mode de pesée. En cas d’erreur d’ajustage ou d’un poids de calibrage erroné, le message d'erreur sera affiché sur l’écran, il faut alors répéter le processus d’ajustage. CPB-N / CPB-DM-BA-f-1625...
-
Seite 116: Modèle Cpb-Dm (Modèles Homologués)
Saisissez le mot de passe moyennant les touches numériques: • mot de passe standard „0000”: • mot de passe personnalisé, mémorisation au niveau de la fonction ], voir chap. 12. F6 PKn Validez, en appuyant sur la TARE. CPB-N / CPB-DM-BA-f-1625... - Seite 117 Une fois l'ajustage terminé avec succès, la balance repassera automatiquement au mode de pesée. En cas d’erreur d’ajustage ou d’un poids de calibrage erroné, le message d'erreur sera affiché sur l’écran, il faut alors répéter le processus d’ajustage. CPB-N / CPB-DM-BA-f-1625...
- Seite 118 Procédure à suivre pour la linéarisation: Mettez la balance en marche et, au cours de l'autodiagnostic, appuyez sur la touche TARE. Saisissez passe „0000” moyennant les touches numériques: Validez, en appuyant sur la touche TARE. CPB-N / CPB-DM-BA-f-1625...
- Seite 119 Quatrième poids d’ajustage Après un bref laps de temps un signal sonore retentit et „LoAd 2“ est affiché. Troisième poids d’ajustage Après un bref laps de temps un signal sonore retentit et „LoAd 1“ est affiché. CPB-N / CPB-DM-BA-f-1625...
-
Seite 120: Linéarisation (Modèles Non Homologués Seulement)
Une fois la linéarisation correctement réalisée la balance revient automatiquement en mode de pesée. En cas d’une erreur d’ajustage ou d’une valeur d’ajustage erronée, un message d’erreur est généré à l’écran et il faut alors recommencer le processus de linéarisation. CPB-N / CPB-DM-BA-f-1625... -
Seite 121: Homologation
C´est pourquoi la balance doit être chargée à intervalles réguliers d´un poids étalon connu (env. 1/3 de la charge nominale) et la valeur affichée devra être comparée avec celle du poids étalon. • Le délai fixé pour l'étalonnage ultérieur a été dépassé. CPB-N / CPB-DM-BA-f-1625... -
Seite 122: Bouton D'ajustage Et Scellés
La position du bouton, voir chap. 6.9.1. Nota: Après avoir détruit le scellé et avant de réutiliser la balance soumise à une homologation, la balance devra être réhomologuée par un organisme notifié et convenablement marquée par mise en place d'un nouveau scellé. CPB-N / CPB-DM-BA-f-1625... -
Seite 123: Mode De Service (Modèles Homologués)
Quitter le menu: Une fois la touche appuyée, la balance revient au mode de pesée. CPB-N / CPB-DM-BA-f-1625... - Seite 124 3 Mise hors tension automatique après 3 min Fonction Auto- oF 5 Mise hors tension automatique après 5 min oF 15 Mise hors tension automatique après 15 min oF 30 Mise hors tension automatique après 30 min CPB-N / CPB-DM-BA-f-1625...
- Seite 125 F11 t n P-tArE Utilisez toujours ce réglage o-tArE F12 rSt Rétablissement des réglages d'usine F13 bEE Signal sonore à l‘appel de touche F14 AUW Correction automatique du poids de référence CPB-N / CPB-DM-BA-f-1625...
-
Seite 126: Exploitation
Déposer le produit sur la plaque de pesée Lorsque les valeurs de pesée sont stables, une flèche s'affiche au dessus du symbole Si le produit pesé est plus lourd que la valeur seuil, l’écran affiche “QL“ (=surcharge) et un sifflement retentit. CPB-N / CPB-DM-BA-f-1625... -
Seite 127: Pesée Avec Tare
(pesée par addition). La limite est atteinte, lorsque toute la gamme de pesage est sollicitée. • La valeur de tare est arrondie selon la lisibilité de la balance. CPB-N / CPB-DM-BA-f-1625... - Seite 128 Le poids total du récipient est taré et retiré. Lisez maintenant à l’affichage le Ajoutez d’autres composants dans le récipient poids matières à peser de pesée (pesée par addition). ajoutées. Effacer la valeur tare: Délester le plateau de pesée et appuyer sur CPB-N / CPB-DM-BA-f-1625...
-
Seite 129: Eclairage Du Fond De L'écran D'affichage
• Eclairage du fond de l’écran d’affichage éteint • Eclairage du fond de l’écran d’affichage allumé • Eclairage du fond de l’écran d’affichage automatiquement éteint Validez le réglage désiré sur Le réglage est repris et la balance change dans le mode de pesage. CPB-N / CPB-DM-BA-f-1625... -
Seite 130: Comptage De Pièces
Attendez l’affichage de la stabilité, puis saisissez le nombre de pièces sur les touches à chiffres. Valider ensuite dans un intervalle de 5 secondes: „SAMP“ s'affiche brièvement; Le poids de référence est recherché et affiché. CPB-N / CPB-DM-BA-f-1625... - Seite 131 Le cas échéant faites le tarage, posez les objets à peser et lisez les quantités de pièces. Poids de référence: Quantité de pièces déposées: Poids déposé: En connectant une imprimante en option, la valeur d’affichage est indiquée en appuyant sur Exemples d’impresson KERN YKB-01N Compteur de positions Poids posé 0.300 kg Poids de référence U.W.
-
Seite 132: Saisie Numérique Du Poids De Référence
Le cas échéant faites le tarage, posez les objets à peser et lisez les quantités de pièces. Quantité de pièces déposées: Poids de référence: Poids déposé: En connectant une imprimante en option, la valeur d’affichage est indiquée en appuyant sur Exemples d’édition KERN YKB-01N Compteur de positions Poids posé 0.500 kg Poids de référence U.W. -
Seite 133: Correction Automatique Du Poids De Référence (Seulement Modèles Étalonnables)
Le poids de référence est recherché et affiché. Mettre en place d’autres matières à peser, la balance corrige le poids de référence et un signal sonore retentit, si celui-ci a été activé sous le point de menu „F13 bee“. (exemple) CPB-N / CPB-DM-BA-f-1625... -
Seite 134: Totalisation
Poids par pièce sélectionné dans la mémoire totalisatrice et éditées sur une imprimante raccordée en option. Le poids, le nombre de pesées (ACC 1) ainsi que le nombre de pièces s’affichent pendant 2 secondes. Quantité de pièces actuellement déposée CPB-N / CPB-DM-BA-f-1625... - Seite 135 Exemple d’impression KERN YKB-01N: Nombre de pesées Poids posé 2.000 kg Poids de référence U.W. Quantité de pièces 20 pcs posées Retirez l’objet à peser. Les autres objets à peser ne peuvent être additionnés, qu’une fous que l’affiche ≤ zéro.
- Seite 136 Poids total Pour l’édition des données, pendant cet affichage appuyer sur Nombre de pesées Quantité totale de pièces actuelle Exemples d’édition KERN YKB-01N Somme finale Total Nombre de pesées Poids total 5.000 kg Nombre total de pièces...
-
Seite 137: Totalisation Automatique
Ce procédé peut être répété 99 fois ou bien jusqu’à ce que le seuil du domaine de pesée de la balance soit atteint. Afficher et effacer la somme totale, ainsi que l’exemple d’impression, voir au chap. 9.1. CPB-N / CPB-DM-BA-f-1625... -
Seite 138: Pesée Par Rapport À Un Poids Cible Ou À Une Quantité Cible Et Contrôle De La Tolérance
Check psc - contrôle de tolérance sur quantité cible de pièces Appuyer sur Check off – contrôle de tolérance mis à l’arrêt Appuyer sur Check net -: Contrôle de la tolérance par rapport au poids ciblé CPB-N / CPB-DM-BA-f-1625... - Seite 139 Définir la valeur seuil pour la quantité cible de pièces: Saisir la valeur seuil inférieure sur les touches numériques, p.ex.: 60 Pcs Appuyer sur Appuyer sur de façon répétée jusqu’à ce que la balance se trouve en mode de pesée CPB-N / CPB-DM-BA-f-1625...
-
Seite 140: Contrôle De La Tolérance Par Rapport Au Poids Ciblé
Check psc - contrôle de tolérance sur quantité cible de pièces Appuyer sur Check off – contrôle de tolérance mis à l’arrêt Appuyer sur Check net -: Contrôle de la tolérance par rapport au poids ciblé CPB-N / CPB-DM-BA-f-1625... - Seite 141 TARE jusqu’à ce que „Hi nEt“ apparaît: Saisir la valeur seuil supérieure par les touches numériques, p.ex. 100 g Valider ensuite dans un intervalle de 5 secondes: „Lo nEt“ apparaît: CPB-N / CPB-DM-BA-f-1625...
-
Seite 142: Changer La Lisibilité (Seulement Les Modèles Cpb-M)
11 Changer la lisibilité (seulement les modèles CPB-M) Afin de changer la lisibilité, tenir enfoncée la touche . La dernière place décimale clignote env. 3 sec. Dans ce temps il est possible lire la valeur dans l’autre résolution. Cette valeur n’est pas étalonnée! CPB-N / CPB-DM-BA-f-1625... -
Seite 143: Menu (Modèles Non Étalonnables)
Changement / mémorisation des réglages: Validez sur la fonction sélectionnée. Sur sélectionnez le réglage voulu et validez sur ou rejetez sur Quitter le menu: Sur appel de la balance retour en mode de pesage. CPB-N / CPB-DM-BA-f-1625... -
Seite 144: Aperçu Des Menus
F8 oFF oF 0* Coupure automatique désactivée oF 3 Coupure automatique après 3 minutes Auto Off oF 5 Coupure automatique après 5 minutes oF 15 Coupure automatique après 15 minutes oF 30 Coupure automatique après 30 minutes CPB-N / CPB-DM-BA-f-1625... - Seite 145 Signal sonore si le produit pesé est au delà de la gamme réglée Signal sonore, si le produit pesé est au-dessus de la valeur HiGH seuil supérieure F11 rSt RAZ au réglages d’usine * réglage d’usine CPB-N / CPB-DM-BA-f-1625...
-
Seite 146: Sortie De Données Rs 232 C
Les conditions suivantes doivent être réunies pour la communication entre la balance et l’imprimante: • Reliez la balance avec l’interface d’une imprimante par un câble approprié. Seul un câble d’interface KERN correspondant vous assure une exploitation sans panne. • Les paramètres de communication (vitesse de transmission en bauds, bits et parité) doivent coïncider entre la balance et l’imprimante, voir au chap. -
Seite 147: Maintenance, Entretien, Élimination
Retirer immédiatement les matières à peser renversées sur la balance. 14.2 Maintenance, entretien L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur. 14.3 Mise au rebut L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon... -
Seite 148: Aide Succincte En Cas De Panne
• L´affichage de la balance n´est pas sur Le résultat de la pesée est manifestement faux zéro • L´ajustage n´est plus bon. • Changements élevés de température. • Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie) CPB-N / CPB-DM-BA-f-1625... -
Seite 149: Déclaration De Conformité
16 Déclaration de conformité Vous trouvez la déclaration de conformité CE- UE actuelle online sous: www.kern-sohn.com/ce Dans le cas de balances étalonnées (= de balances à la conformité évaluée) la déclaration de conformité est comprise dans les fournitures. CPB-N / CPB-DM-BA-f-1625...
