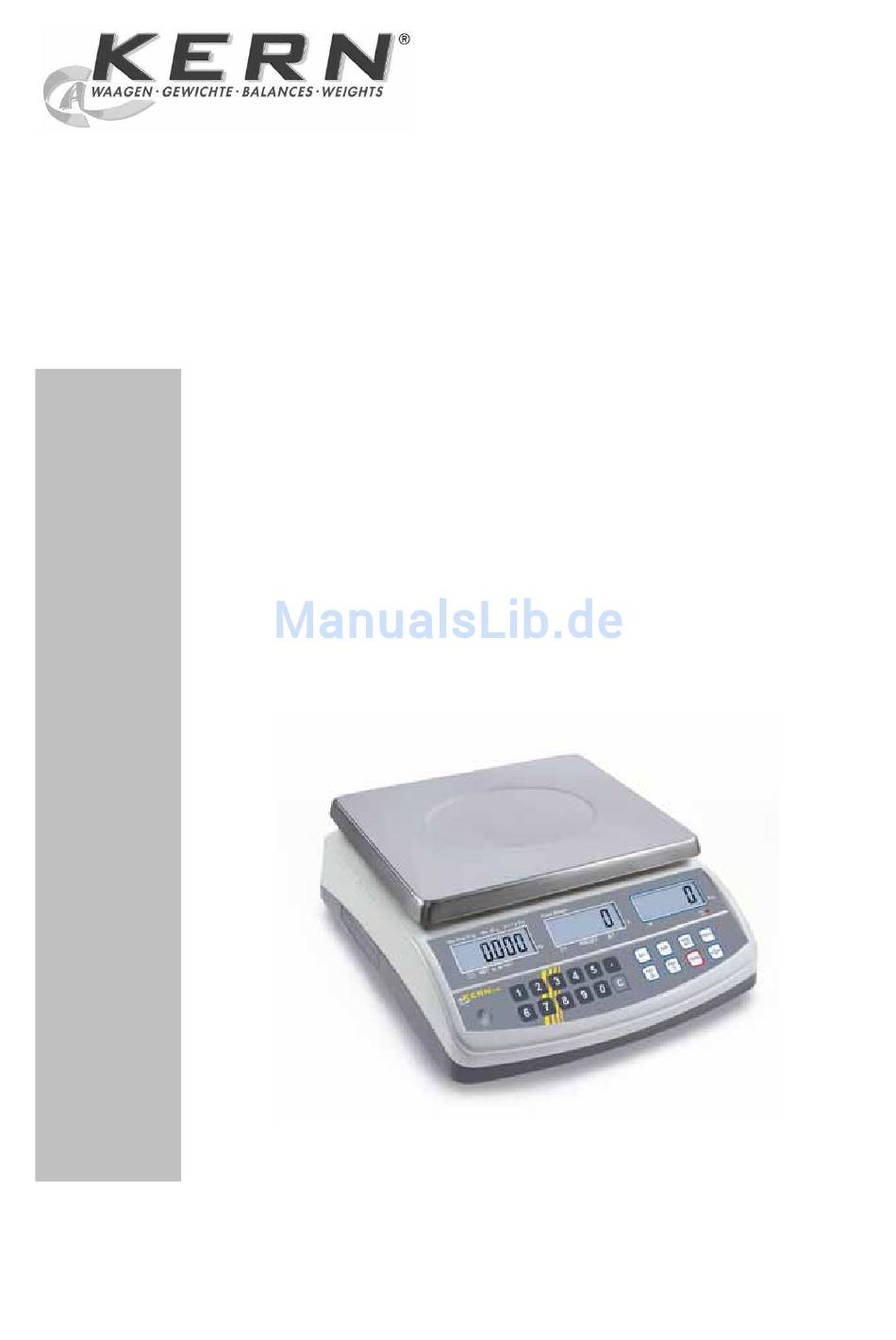

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: Internet: info@kern-sohn.com www.kern-sohn.com Betriebsanleitung Zählwaage KERN CPB-N / CPB-DM Version 2.0 09/2010 CPB-N / CPB-DM-BA-d-1020...
-
Seite 2: Inhaltsverzeichnis
Netzanschluss ........................13 Akkubetrieb (optional) ......................13 Anschluss von Peripheriegeräten ..................13 Erstinbetriebnahme........................ 13 Justierung ..........................14 6.7.1 Modelle CPB-N (nicht geeichte Modelle) ................. 14 6.7.2 Modelle CPB-DM (geeichte Modelle)..................16 Linearisierung (nur nicht geeichte Modelle)................ 18 Eichung ........................... 20 6.9.1 Justierschalter und Siegelmarken .................... - Seite 3 Menü-Übersicht: ........................41 Datenausgang RS 232 C................43 12.1 Technische Daten........................43 12.2 Fernsteuerbefehle ........................43 Wartung, Instandhaltung, Entsorgung............44 13.1 Reinigen ..........................44 13.2 Wartung, Instandhaltung ....................... 44 13.3 Entsorgung ..........................44 13.4 Fehlermeldungen........................44 Kleine Pannenhilfe..................45 CPB-N / CPB-DM-BA-d-1020...
-
Seite 4: Technische Daten
320 x 330 x 125 mm montiert (B x T x H) Wägefläche 294 x 225 mm Zulässige Umgebungsbe- 0° C bis + 40° C dingung Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Nettogewicht (kg) 3,8 kg CPB-N / CPB-DM-BA-d-1020... - Seite 5 320 x 330 x 125 mm montiert (B x T x H) Wägefläche 294 x 225 mm Zulässige Umgebungsbe- 0° C bis + 40° C dingung Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Nettogewicht (kg) 3,8 kg CPB-N / CPB-DM-BA-d-1020...
-

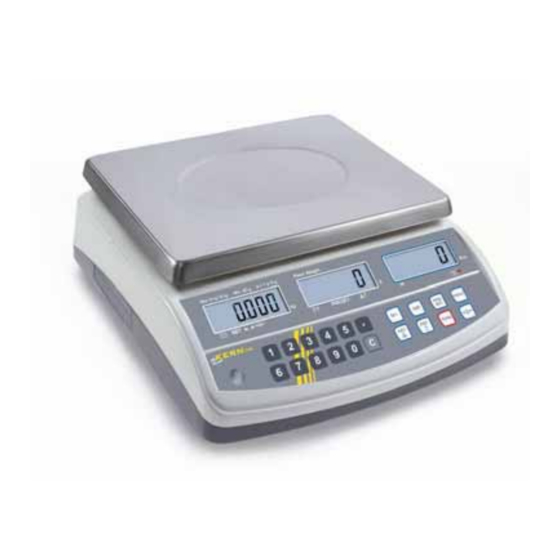

Seite 6: Geräteübersicht
2 Geräteübersicht 1. Wägeplatte / Akkufach (unter Wägeplatte) 2. Libelle 3. RS 232 Schnittstelle 4. Fußschrauben 5. Ein/Aus-Schalter 6. Anschluss Netzadapter 7. Justierschalter CPB-N / CPB-DM-BA-d-1020... -
Seite 7: Anzeigenübersicht
Die Pfeile über den Symbolen zeigen an: Aufgelegtes Referenzgewicht zu klein Gespeicherte Zielstückzahl/Zielgewicht PRESET Aufgelegte Stückzahl zu klein 2.1.3 Anzeige Stückzahl Hier werden alle aufgelegten Teile sofort in Stück angezeigt. Die Pfeile über den Symbolen zeigen an: Daten im Summenspeicher CPB-N / CPB-DM-BA-d-1020... -
Seite 8: Tastaturübersicht
• Eingabe/Anzeige Grenzwert bei Toleranzkontrolle • Aufruf Menü „Hinterleuchtung der Anzeige“ • Ausgabe an externes Gerät (Drucker) oder PC • Eingabe Referenzgewicht durch Wägung • Numerische Eingabe Referenzgewicht • Funktion-/Parameterauswahl • Tarier-Taste • Speichern • Nullstell-Taste • Zurück in Wägemodus CPB-N / CPB-DM-BA-d-1020... -
Seite 9: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wäger- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 10: Prüfmittelüberwachung
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüf- gewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 11: Auspacken, Aufstellung Und Inbetriebnahme
Der Standort muss dann gewechselt werden. 6.2 Auspacken Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. 6.2.1 Aufstellen Waage mit Fußschrauben nivellieren, bis sich die Luftbla- se in der Libelle im vorgeschriebenen Kreis befindet. CPB-N / CPB-DM-BA-d-1020... -
Seite 12: Lieferumfang
6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. 6.4 Akkubetrieb (optional) Der interne Akku wird über das mitgelieferte Netzkabel geladen. -
Seite 13: Justierung
Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabili- sierung ist erforderlich. Achten Sie darauf, dass sich keine Gegenstände auf der Wä- geplatte befinden. 6.7.1 Modelle CPB-N (nicht geeichte Modelle) Bedienung Anzeige Waage einschalten und während des Selbsttests die TARE-Taste drücken... - Seite 14 Mitte der Wägeplatte stellen, „PASS“ wird angezeigt. Während die Waage einen Selbsttest durchführt, Justiergewicht abnehmen. Nach erfolgreicher Justierung kehrt die Waa- ge automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Jus- tiergewicht erscheint eine Fehlermeldung im Display, Justiervorgang wiederholen. CPB-N / CPB-DM-BA-d-1020...
-
Seite 15: Modelle Cpb-Dm (Geeichte Modelle)
Bedienung Anzeige Waage einschalten und während des Selbsttests Justierschalter betätigen und TARE-Taste drücken Mit den Zifferntasten Passwort eingeben: Entweder • Standardpasswort „0000“ oder • persönliches Passwort, Eingabe unter [F6 PKn] Funktion s. Kap.12 Mit der TARE-Taste bestätigen CPB-N / CPB-DM-BA-d-1020... - Seite 16 Stabilitätsanzeige abwarten, dann TARE- Taste drücken Während die Waage einen Selbsttest durchführt, Justiergewicht abnehmen. Nach erfolgreicher Justierung kehrt die Waa- ge automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Jus- tiergewicht erscheint eine Fehlermeldung im Display, Justiervorgang wiederholen. CPB-N / CPB-DM-BA-d-1020...
-
Seite 17: Linearisierung (Nur Nicht Geeichte Modelle)
10 kg 4 kg 10 kg 20 kg 6 kg 15 kg 30 kg Bedienung Anzeige Linearisierung durchführen´: Waage einschalten und während des Selbsttests die TARE-Taste drücken Mit den Zifferntasten Passwort „9999“ eingeben Mit der TARE-Taste bestätigen CPB-N / CPB-DM-BA-d-1020... - Seite 18 Anschließend, während die Waage einen (Beispiel 4 kg) Selbsttest durchführt, Gewicht abnehmen. Nach erfolgreicher Linearisierung kehrt die Waage automatisch in den Wägemo- dus zurück. (Beispiel 6 kg) Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermel- dung im Display, Linearisierungsvorgang wiederholen. CPB-N / CPB-DM-BA-d-1020...
-
Seite 19: Eichung
Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn: Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt. • Waage deshalb in regelmäßigen Abständen mit bekanntem Prüfgewicht (ca. 1/3 der max. Last) belasten und mit Anzeigenwert vergleichen. Nacheichungstermin überschritten ist. • CPB-N / CPB-DM-BA-d-1020... -
Seite 20: Justierschalter Und Siegelmarken
Siegelmarke zerstört und der Schalter betätigt werden. Position des Schalters s. Kap. 6.9.1. Achtung: Nach Zerstörung der Siegelmarke muss die Waage durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor sie wieder in eich- pflichtige Anwendungen verwendet werden darf. CPB-N / CPB-DM-BA-d-1020... -
Seite 21: Servicemode (Geeichte Modelle)
Funktionen mit den aktuellen Einstellungen der Reihe nach anwählen. Einstellungen ändern/speichern: Angewählte Funktion mit bestätigen. Mit gewünschte Einstellung aus- wählen und mit bestätigen oder mit verwerfen. Menü verlassen: kehrt die Waage in den Wägemodus zurück. CPB-N / CPB-DM-BA-d-1020... - Seite 22 0* Automatische Abschaltung aus F8 oFF oF 3 Automatische Abschaltung nach 3 sec Auto Off Automatische Abschaltung nach 5 sec oF 5 oF 15 Automatische Abschaltung nach 15 sec oF 30 Automatische Abschaltung nach 30 sec CPB-N / CPB-DM-BA-d-1020...
- Seite 23 Bereichs liegt akustisches Sig- Signalton, wenn das Wägegut unter dem unteren Grenzwert liegt Signalton, wenn das Wägegut außerhalb des eingestellten Bereichs liegt HiGH Signalton, wenn das Wägegut über dem oberen Grenzwert liegt F11 rSt Rücksetzung auf Werkseinstellung CPB-N / CPB-DM-BA-d-1020...
-
Seite 24: Betrieb
Anzeige Wägeresultat ablesen Wägegut auf die Wägeplatte legen Bei stabilen Wägewerten wird der Pfeil über dem - Symbol ein- geblendet. Ist das Wägegut schwerer als der Wägebe- reich, erscheint im Display „ “ (=Überlast) sowie ein Pfeifton. CPB-N / CPB-DM-BA-d-1020... -
Seite 25: Wägen Mit Tara
• Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (zuwie- gen). Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausge- lastet ist. • Der Tarawert wird entsprechend der Ablesbarkeit der Waage gerundet. CPB-N / CPB-DM-BA-d-1020... - Seite 26 Rücksetzung der Anzeige auf „0“: Das Gesamtgewicht des Behälters wird wegtariert. Lesen Sie jetzt das Gewicht des Geben sie weitere Komponenten in den Wä- hinzu- gefügten Wägegutes in der gebehälter (zuwiegen). Anzeige ab. Tarawert löschen: Bei entlasteter Wägeplatte drücken. CPB-N / CPB-DM-BA-d-1020...
-
Seite 27: Stückzählen
Referenz setzen: Eine bekannte Anzahl von Einzelteilen als Referenz auflegen Stabilitätsanzeige abwarten, dann die An- zahl Einzelteile über die Zifferntasten ein- geben. Innerhalb 5 sec bestätigen: „SAMP“ wird kurz angezeigt; Das Referenzgewicht wird ermittelt und an- gezeigt. CPB-N / CPB-DM-BA-d-1020... - Seite 28 Referenz ist, erneut berechnet. Diese Referenzoptimierung wird durch einen Signalton angezeigt. Die Ermittlung des Referenzgewichts erfolgt nur bei stabilen Wägewerten Bei Wägewerten unter Null, zeigt die Stückzählanzeige eine negative Stückzahl an. Referenz löschen drücken, das Referenzgewicht wird gelöscht. CPB-N / CPB-DM-BA-d-1020...
-
Seite 29: Numerische Eingabe Des Referenzgewichts
Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen. Aufgelegte Stückzahl: Referenzgewicht: Aufgelegtes Gewicht: Bei Anschluss eines optionalen Druckers wird der Anzeigenwert durch Drücken von ausgegeben. Ausdruckbeispiel KERN YKB-01N: Zeit / Datum 12:57 09/10/10 Postenzähler Aufgelegtes Gewicht 0.500 kg Referenzgewicht U.W. Aufgelegte Stückzahl 5 pcs CPB-N / CPB-DM-BA-d-1020... -
Seite 30: Summieren
Stabilitätsanzeige abwarten, dann drücken. Die Anzeigenwerte werden in den Summenspeicher ad- diert und bei Anschluss eines optio- Gewähltes Stückgewicht nalen Druckers ausgegeben. Das Gewicht, Anzahl Wägungen (ACC 1) sowie die Stückzahl werden 2 sec. lang angezeigt. aktuell aufgelegte Stückzahl CPB-N / CPB-DM-BA-d-1020... - Seite 31 Druckers ausgegeben. Das Gesamtgewicht, Anzahl Wägungen (ACC 2) sowie die Gesamtstückzahl werden 2 sec. lang angezeigt. Ausdruckbeispiel KERN YKB-01N: Zeit / Datum 12:57 09/10/10 Anzahl Wägungen Aufgelegtes Gewicht 5.000 kg Referenzgewicht U.W. Aufgelegte Stückzahl 50 pcs CPB-N / CPB-DM-BA-d-1020...
- Seite 32 09/10/10 ************************************* Endsumme Total Anzahl Wägungen Gesamtgewicht 5.000 kg Gesamtstückzahl 50 pcs ************************************* Summenspeicher löschen drücken, das Gesamtgewicht, Anzahl der Wägungen sowie die Gesamt- stückzahl werden angezeigt. Während dieser Anzeige drücken. Die Daten im Summenspeicher werden gelöscht. CPB-N / CPB-DM-BA-d-1020...
-
Seite 33: Automatisches Summieren
Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren. Darauf achten, dass die Waage zwischen den einzelnen Wägungen entlastet werden muss. Dieser Vorgang kann 99-mal wiederholt werden bzw. bis der Kapazität der Waa- ge erschöpft ist. Gesamtsumme anzeigen und löschen, sowie Ausdruckbeispiel siehe Kap. 9.1. CPB-N / CPB-DM-BA-d-1020... -
Seite 34: Einwägen Auf Zielstückzahl Oder Zielgewicht Und Toleranzkontrolle
10.1 Toleranzkontrolle auf Zielstückzahl Zielstückzahl-Modus auswählen: Durch gedrückt halten von kann der gewünschte Toleranzwägemodus aus- gewählt werden: Check psc - Toleranzkontrolle auf Ziel- stückzahl drücken Check off – Toleranzkontrolle ausgeschaltet drücken Check net -: Toleranzkontrolle auf Zielge- wicht CPB-N / CPB-DM-BA-d-1020... - Seite 35 Oberen Grenzwert über die Ziffern- tasten eingeben, z.Bsp.: 70 Pcs drücken „Lo Cnt“ erscheint: Unterer Grenzwert für Zielstückzahl festlegen: Unteren Grenzwert über die Ziffern- tasten eingeben, z.Bsp.: 60 Pcs drücken so oft drücken, bis sich die Waage im Wägemodus befindet CPB-N / CPB-DM-BA-d-1020...
-
Seite 36: Toleranzkontrolle Auf Zielgewicht
10.2 Toleranzkontrolle auf Zielgewicht Zielstückzahl-Modus auswählen: Durch gedrückt halten von kann der gewünschte Toleranzwägemodus aus- gewählt werden: Check psc - Toleranzkontrolle auf Ziel- stückzahl drücken Check off – Toleranzkontrolle ausgeschaltet drücken Check net -: Toleranzkontrolle auf Zielge- wicht CPB-N / CPB-DM-BA-d-1020... - Seite 37 • Check net -: Toleranzkontrolle auf Zielgewicht Grenzwerte setzen: Oberer Grenzwert für Zielgewicht fest- legen: wiederholt drücken und mit TARE-Taste bestätigen bis „Hi nEt“ erscheint: Oberen Grenzwert über die Ziffern- tasten eingeben, z.Bsp. 100 g Innerhalb 5 sec bestätigen: „Lo nEt“ erscheint: CPB-N / CPB-DM-BA-d-1020...
- Seite 38 Wägemodus befindet Toleranzkontrolle starten Wägegut auflegen, warten bis das akustische Signal ertönt, abhängig von der Einstellung im Menü „F10“ (s. Kap. 11.2, nur nicht geeichte Modelle).. Grenzwerte löschen: Bei allen Grenzwerten „0“ eingeben und mit TARE-Taste bestätigen. CPB-N / CPB-DM-BA-d-1020...
-
Seite 39: Menü (Nicht Eichfähige Modelle)
Funktionen mit den aktuellen Einstellungen der Reihe nach anwählen. Einstellungen ändern/speichern: Angewählte Funktion mit bestätigen. Mit gewünschte Einstellung aus- wählen und mit bestätigen oder mit verwerfen. Menü verlassen: kehrt die Waage in den Wägemodus zurück. CPB-N / CPB-DM-BA-d-1020... -
Seite 40: Menü-Übersicht
F8 oFF oF 0* Automatische Abschaltung aus oF 3 Automatische Abschaltung nach 3 sec Auto Off Automatische Abschaltung nach 5 sec oF 5 oF 15 Automatische Abschaltung nach 15 sec oF 30 Automatische Abschaltung nach 30 sec CPB-N / CPB-DM-BA-d-1020... - Seite 41 Sig- Signalton, wenn das Wägegut unter dem unteren Grenzwert liegt Signalton, wenn das Wägegut außerhalb des eingestellten Bereichs liegt HiGH Signalton, wenn das Wägegut über dem oberen Grenzwert liegt F11 rSt Rücksetzung auf Werkseinstellung * Werkseinstellung CPB-N / CPB-DM-BA-d-1020...
-
Seite 42: Datenausgang Rs 232 C
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: • Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru- cker müssen übereinstimmen s. -
Seite 43: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 13.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 13.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 44: Kleine Pannenhilfe
• Die Waagenanzeige steht nicht auf Null Das Wägeergebnis ist offensichtlich falsch • Die Justierung stimmt nicht mehr. • Es herrschen starke Temperaturschwan- kungen. • Elektromagnetische Felder/ Statische Aufladung(anderen Aufstellungsort wäh- len/ falls möglich, störendes Gerät aus- schalten) CPB-N / CPB-DM-BA-d-1020... - Seite 45 Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. CPB-N / CPB-DM-BA-d-1020...
