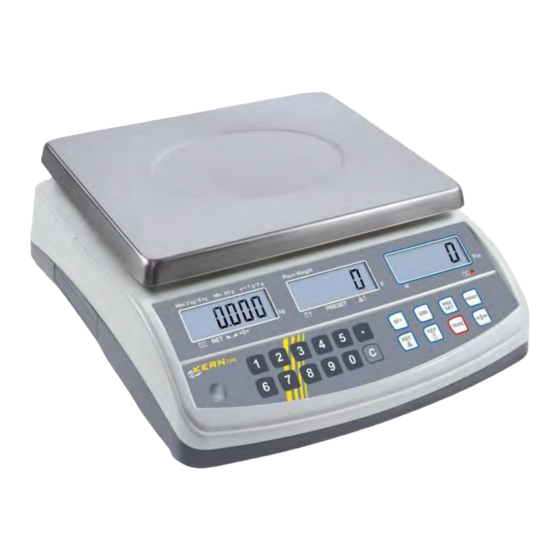

KERN CPB Betriebsanleitung
Zählwaage
Vorschau ausblenden
Andere Handbücher für CPB:
- Betriebsanleitung (35 Seiten) ,
- Betriebsanleitung (48 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
D
Inhaltsverzeichnis
1
Technische Daten _______________________________________________ 4
2
Konformitätserklärung ___________________________________________ 5
3
Geräteansicht __________________________________________________ 6
3.1
Anzeigenübersicht ________________________________________________ 7
3.1.1
Anzeige Gewicht_______________________________________________________ 7
3.1.2
Anzeige Referenzgewicht________________________________________________ 7
3.1.3
Anzeige Stückzahl _____________________________________________________ 7
3.2
Tastaturübersicht _________________________________________________ 8
4
Grundlegende Hinweise (Allgemeines) _____________________________ 9
4.1
Bestimmungsgemäße Verwendung __________________________________ 9
4.2
Sachwidrige Verwendung __________________________________________ 9
4.3
Gewährleistung___________________________________________________ 9
4.4
Prüfmittelüberwachung ___________________________________________ 10
5
Grundlegende Sicherheitshinweise _______________________________ 10
5.1
Hinweise in der Betriebsanleitung beachten __________________________ 10
5.2
Ausbildung des Personals_________________________________________ 10
6
Transport und Lagerung ________________________________________ 10
6.1
Kontrolle bei Übernahme __________________________________________ 10
6.2
Verpackung _____________________________________________________ 10
7
Auspacken, Aufstellung und Inbetriebnahme _______________________ 11
7.1
Aufstellort, Einsatzort ____________________________________________ 11
7.2
Auspacken _____________________________________________________ 11
7.2.1
Aufstellen ___________________________________________________________ 11
7.2.2
Lieferumfang_________________________________________________________ 12
7.3
Netzanschluss __________________________________________________ 12
7.4
Akkubetrieb _____________________________________________________ 12
7.5
Anschluss von Peripheriegeräten___________________________________ 12
7.6
Erstinbetriebnahme ______________________________________________ 12
7.7
Justierung mit externem Gewicht ___________________________________ 13
KERN CPB
Version 1.0 11/2005
Betriebsanleitung
Zählwaage
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KERN CPB
Inhaltszusammenfassung für KERN CPB
-
Seite 1: Inhaltsverzeichnis
KERN CPB Version 1.0 11/2005 Betriebsanleitung Zählwaage Inhaltsverzeichnis Technische Daten _______________________________________________ 4 Konformitätserklärung ___________________________________________ 5 Geräteansicht __________________________________________________ 6 Anzeigenübersicht ________________________________________________ 7 3.1.1 Anzeige Gewicht_______________________________________________________ 7 3.1.2 Anzeige Referenzgewicht________________________________________________ 7 3.1.3 Anzeige Stückzahl _____________________________________________________ 7 Tastaturübersicht _________________________________________________ 8 Grundlegende Hinweise (Allgemeines) _____________________________ 9 Bestimmungsgemäße Verwendung __________________________________ 9... - Seite 2 Datenausgang RS 232 C _______________________________________ 26 12.1 Technische Daten ________________________________________________ 26 12.2 Pinbelegung der Waagenausgangsbuchse (Frontansicht), ______________ 26 12.3 Datenformat ____________________________________________________ 26 Wartung, Instandhaltung, Entsorgung ___________________________ 27 13.1 Reinigen _______________________________________________________ 27 13.2 Wartung, Instandhaltung __________________________________________ 27 13.3 Entsorgung _____________________________________________________ 27 Kleine Pannenhilfe ___________________________________________ 28 CPB-BA-defsi-0510...
-
Seite 3: Technische Daten
1 Technische Daten KERN CPB 3K0.1 CPB 6K0.2 CPB 15K0.5 CPB 30 K1 Ablesbarkeit (d) 0,1 g 0,2 g 0,5 g Wägebereich (Max) 3 kg 6 kg 15 kg 30 kg Reproduzierbarkeit 0,1 g 0,2 g 0,5 g Linearität ± 0,4 g ±... -
Seite 4: Konformitätserklärung
KERN CPB Mark applied EU Directive Standards 89/336/EEC EMC EN 50081-1 EN 50082-1 73/23/EEC Low Voltage EN 60950 Date: 27.12.2005 Signature: Gottl. KERN & Sohn GmbH Management Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149 CPB-BA-defsi-0510... -
Seite 5: Geräteansicht
3 Geräteübersicht Libelle Ein/Aus-Schalter RS 232 Schnittstelle Anschluss Netzadapter Akku- fach CPB-BA-defsi-0510... -
Seite 6: Anzeigenübersicht
Die Pfeile über den Symbolen zeigen an: Aufgelegte Stückzahl zu klein PRESET Gespeicherter Grenzwert Aufgelegtes Referenzgewicht zu klein 3.1.3 Anzeige Stückzahl Hier werden alle aufgelegten Teile sofort in Stück angezeigt. Die Pfeile über den Symbolen zeigen an: Daten im Speicher CPB-BA-defsi-0510... -
Seite 7: Tastaturübersicht
• Eingabe/Anzeige Grenzwert bei Toleranzkontrolle • Aufruf Menü „Hinterleuchtung der Anzeige“ • Ausgabe an externes Gerät (Drucker) oder PC • Eingabe Referenzgewicht durch Wägung • Numerische Eingabe Referenzgewicht • Funktion-/Parameterauswahl • Tarier-Taste • Speichern • Nullstell-Taste • Zurück in Wägemodus CPB-BA-defsi-0510... -
Seite 8: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wäger- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 4.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 9: Prüfmittelüberwachung
5.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen. 5.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 10: Auspacken, Aufstellung Und Inbetriebnahme
Der Standort muss dann gewechselt werden. 7.2 Auspacken Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. 7.2.1 Aufstellen Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vor- geschriebenen Kreis befindet. CPB-BA-defsi-0510... -
Seite 11: Lieferumfang
7.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. 7.4 Akkubetrieb Der interne Akku wird über das mitgelieferte Netzteil geladen. -
Seite 12: Justierung Mit Externem Gewicht
Die Waage schlägt Ihnen einen Gewichtswert für das Justierge- Es erfolgt die Speicherung des Nullpunktes. wicht vor. Sie können jedoch auch einen Wert Ihrer Wahl über die Zifferntasten eingeben. LQAD 15 HG Gewichtswert bestätigen Justiergewicht vorsichtig in die Mit- te der Wägeplatte stellen CPB-BA-defsi-0510... - Seite 13 LQAD 15 HG Der Justiervorgang wird gestartet. SPAn PASS 000000 Der Justiervorgang ist beendet. Justiergewicht abnehmen, die Waage kehrt 999999 automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justierge- wicht erscheint eine Fehlermeldung im Dis- play, Justiervorgang wiederholen. CPB-BA-defsi-0510...
-
Seite 14: Wägen
Bedienung Anzeige Wägeresultat ablesen Weight 25z0 Wägegut auf die Wägeplatte legen Bei stabilen Wägewerten wird der Pfeil über dem - Symbol eingeblendet. Ist das Wägegut schwerer als der Wäge- bereich, erscheint im Display „ “ (=Überlast) sowie ein Pfeifton. CPB-BA-defsi-0510... -
Seite 15: Wägen Mit Tara
Lesen Sie jetzt das Gewicht des Wäge- behälter. gutes in der Anzeige ab. Weight 1757.0 Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Ein- wiegen von mehreren Komponenten zu einer Mischung (zuwiegen). Weight Rücksetzung der Anzeige auf „0“: Das Gesamtgewicht des Behälters wird wegtariert. CPB-BA-defsi-0510... -
Seite 16: Numerische Eingabe Des Taragewichts
Entfernen Sie alle Gegenstände von der Wägeplatte. Weight Geben Sie Ihr Taragewicht über die Zif- Weight ferntasten ein. -25z0 bestätigen Das Taragewicht wird als negativer Wert angezeigt Das Nettogewicht des Wägegutes wird Tarabehälter + Wägegut auflegen angezeigt Weight 1757.0 CPB-BA-defsi-0510... -
Seite 17: Stückzählen
Eine bekannte Anzahl von Einzelteilen als Referenzgewicht auflegen Ist die „Gewichts“-Anzeige stabil, geben Piece weight Sie die Anzahl Einzelteile über die Zif- ferntasten ein. Innerhalb 5 sec bestätigen: PRESET Piece weight 5.00001 Das Referenzgewicht wird ermittelt PRESET Die Referenzstückzahl erscheint in der „Stückzahl“-Anzeige CPB-BA-defsi-0510... -
Seite 18: Numerische Eingabe Des Referenzgewichts
Um das errechnete Referenzgewicht automatisch zu optimieren, müssen weitere Tei- le aufgelegt werden, deren Anzahl kleiner ist als die gespeicherte Referenzstückzahl. Ein akustisches Signal ertönt, wenn die Referenzoptimierung ausgeführt wird. Die automatische Referenzoptimierung wird deaktiviert, sobald die Zahl von addierten Teilen die gespeicherte Referenzstückzahl überschreitet. CPB-BA-defsi-0510... -
Seite 19: Toleranzkontrolle Bei Der Stückzählung
• Falls Sie einen Wägehälter benutzen mit der TARE-Taste tarieren • Geben Sie die gewünschte Anzahl PRESET Teile für die erste Wägung ein • Wägewert in den Speicher addieren • Entlasten Sie die Waage Der Pfeil über dem M-Symbol signalisiert einen gespeicherten Wert. CPB-BA-defsi-0510... -
Seite 20: Automatischer Summenspeicher
Piece weight Weight 50z0 PRESET Löschen Ihrer gespeicherten Wägedaten: 9.6 Automatischer Summenspeicher Durchführung siehe Kap. 9.5, die einzelnen Wägewerte werden aber ohne Drücken der M+-Taste automatisch in den Summenspeicher addiert. F4 AV Qn Funktion „ “ aktiveren, siehe Kap. 10 CPB-BA-defsi-0510... -
Seite 21: Menü
Weight F6 PKn unter Funktion F1 CAL bestätigen Weight Funktionsauswahl: F1 CAL Durch weiteres Drücken der Weight REF -Taste werden die verschiedenen F2 DK Funktionen des Menüs durchlaufen (sie- he Tabelle Kap. 10.2) Funktion bestätigen: Der aktuelle Menüpunkt erscheint CPB-BA-defsi-0510... - Seite 22 Weight Parameterauswahl: KNC 1 Weight KNC 5 Speichern Ihrer Auswahl Weight Zurück in den Wägemodus: CPB-BA-defsi-0510...
-
Seite 23: Menü-Übersicht
F5 A2Nn Eingabe persönliches Passwort: • TARE-Taste drücken PKN1 • Passwort-Eingabe über die Zifferntasten F6 PKN • Mit der TARE-Taste bestätigen PKN2 • Passwort wiederholen und mit der TARE-Taste DQnE bestätigen Anzeigegeschwindigkeit: Unempfindlich aber langsam F7 SPD Empfindlich und schnell CPB-BA-defsi-0510... -
Seite 24: Hinterleuchtung Der Anzeige
4 sec gedrückt halten Auswahl Ihrer Einstellung: 1. Hinterleuchtung ausgeschaltet Weight EL QFF solange drücken bis Ihre gewünschte Einstellung erscheint 2. Hinterleuchtung eingeschaltet Weight EL Qn 3. Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Tastendruck Weight EL AU Speichern Ihrer Einstellung: CPB-BA-defsi-0510... -
Seite 25: Datenausgang Rs 232 C
12.3 Datenformat • Normale Datenausgabe: oder Bsp.: 1.234 kg Bruttogewicht (NT für Nettogewicht) U.W. 123 g kg/g 10 Stück <lf> 2 Zeilenvorschübe <lf> • Datenausgabe Summenspeicher: Bsp.: ********** <lf> 1 Zeilenvorschub TOTAL 1.234 kg 10 Stück <lf> 1 Zeilenvorschub ********** CPB-BA-defsi-0510... -
Seite 26: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 13.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 13.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 27: Kleine Pannenhilfe
• Die Waagenanzeige steht nicht auf Null Das Wägeergebnis ist offensichtlich falsch • Die Justierung stimmt nicht mehr. • Es herrschen starke Temperaturschwan- kungen. • Elektromagetische Felder/ Statische Auf- ladung(anderen Aufstellungsort wählen/ falls möglich, störendes Gerät ausschal- ten) CPB-BA-defsi-0510... - Seite 28 > 10% • Unsachmäßige Justierung Justierfehler Err 8 • Falsches Justiergewicht • Waage instabil • Luftzug/Luftbewegungen Wägeresultat instabil Err 9 • Vibrationen des Tisches/ Bodens Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. CPB-BA-defsi-0510...
