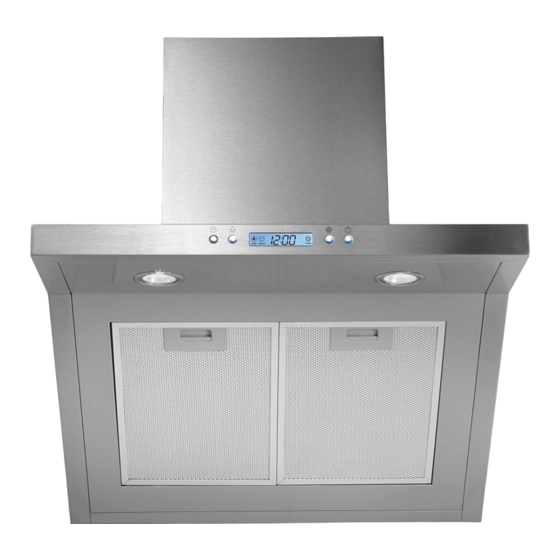

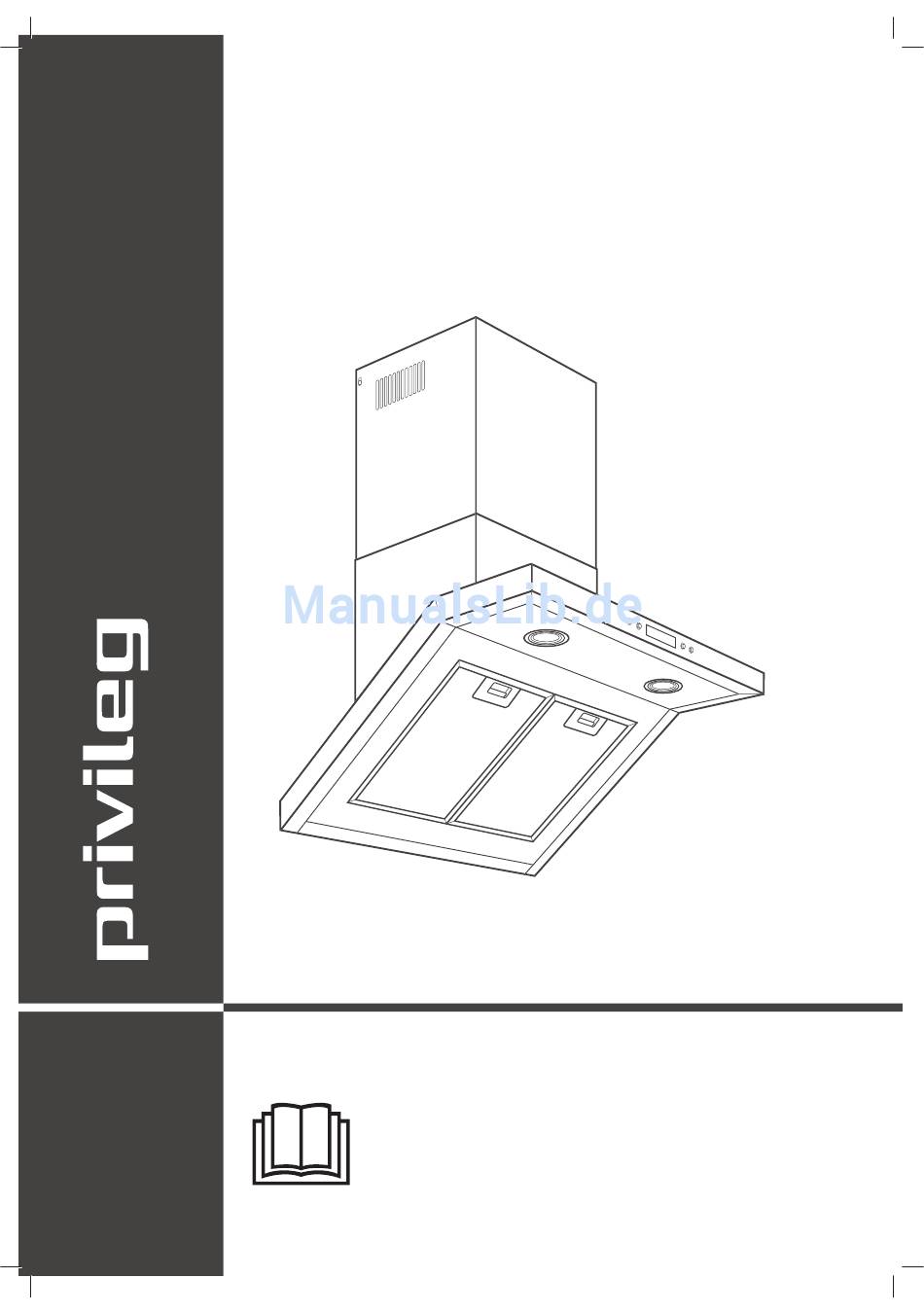

- Seite 1 SY-3502D-E1-C-600 Gebrauchsanleitung Anleitung/Version: Privileg Kaminhaube 93900_20160303 Bestell-Nr.: 679 220 Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Inhaltsverzeichnis
Seite 2 Inhaltsverzeichnis Lieferung ......3 Fehlersuchtabelle ....21 Lieferumfang . -
Seite 3: Lieferung
Seite 3 Lieferung Lieferung Lieferumfang (1) Dunstabzugshaube (2) Kaminblende, 2-teilig (3) Abluftbetrieb: Abluftschlauch (4) Abluftbetrieb: Rückschlagklappe (5) Wandhalterung für Kaminblende (6) Halteblech für Kaminblende (7) Wandhalterung für Dunstabzugshaube (8) 8 Schrauben 4,0 × 25 mm Die zur Wandmontage benötig ten Schrauben und Dübel gehören nicht zum Lieferumfang, da deren Art und Abmessungen von der... -
Seite 4: Zu Ihrer Sicherheit
Seite 4 Zu Ihrer Sicherheit Zu Ihrer Sicherheit Bestimmungsgemäßer HINWEIS Gebrauch Dieser Signalbegriff warnt vor mög- lichen Sachschäden. Das Gerät ist zum Absaugen von Koch- und Bratdünsten über einer Kochstelle Dieses Symbol verweist auf nütz- im privaten Haushalt bestimmt. Es ist liche Zusatzinformationen. - Seite 5 Seite 5 Zu Ihrer Sicherheit Der Anschluss an eine Steckdosen- In einem solchen Fall Netzstecker leiste, eine Mehrfachsteckdose, eine ziehen bzw. Sicherung herausschrau- Zeitschaltuhr oder ein separates Fern- ben/ausschalten und unseren Service wirksystem zur Fernüberwachung und kontaktieren Seite 22. -steuerung ist unzulässig. Wenn das Netzkabel des Geräts be- ■...
-
Seite 6: Risiken Für Bestimmte Personengruppen
Seite 6 Zu Ihrer Sicherheit Risiken für bestimmte Risiken im Umgang mit Personengruppen Dunstabzugshauben WARNUNG WARNUNG Erstickungsgefahr! Stromschlaggefahr! Kinder nicht mit der Verpackungsfolie Vor dem Bohren der Löcher für die ■ ■ spielen lassen. Diese können sich da- Wandbefestigung sicherstellen, dass rin verfangen oder ersticken. -
Seite 7: Risiken Bei Abluftbetrieb
Seite 7 Zu Ihrer Sicherheit Risiken bei Abluftbetrieb Brandgefahr! Der Abstand zwischen der Oberfl ä- ■ WARNUNG che der Koch stelle und der Unterkan- te der Abzugshaube muss bei Gasher- Erstickungs-/Explosionsgefahr! den mindestens 65 cm betragen. Dem Raum, in dem eine Dunstabzugs- Bei Gaskochmulden unbedingt die ■... -
Seite 8: Umluft- Oder Abluftbetrieb
Seite 8 Umluft- oder Abluftbetrieb? Umluft- oder Abluftbetrieb? Umluftbetrieb Abluftbetrieb Beim Umluftbetrieb werden die Küchen- Beim Abluftbetrieb werden die Küchendünste dünste angesaugt und nach der Reinigung angesaugt, über den Fettfilter gereinigt und durch die oberen Luftaustrittsöffnungen über den Abluftschlauch ins Freie geleitet. der Raumluft wieder zugeführt. -
Seite 9: Vorbereitungen Zur Montage
Seite 9 Vorbereitungen zur Montage Vorbereitungen zur Montage Für Abluftbetrieb Stromanschluss WARNUNG WARNUNG Erstickungs-/Explosionsgefahr! Stromschlaggefahr! Dunstabzugshaube niemals an einen Der Netzstecker muss möglichst wäh- ■ ■ Belüftungsschacht bzw. Raum- oder rend des Betriebs zugänglich sein, Abgaskamin anschließen! Die abge- d. h., auch nach Montage der Dunst- führte Luft darf nicht in einen Kanal abzugshaube muss der Stecker er- geführt werden, in dem Warmluft zir-... -
Seite 10: Benötigtes Montage-Material
Seite 10 Benötigtes Montage-Material Benötigtes Montage-Material Werkzeuge und Hilfsmittel Teileliste – Schraubendreher – Bohrmaschine mit Steinbohrer – Maßband/Zollstock – Wasserwaage – Bleistift – Stabile Stehleiter – Eine zweite Person zur Hilfe Schrauben Wandmontage benötig- ten Schrauben und Dübel sind nicht Lieferumfang enthalten, deren Art und Abmessungen von der... -
Seite 11: Montage
Seite 11 Montage Montage Rückschlagklappe anbringen Bohrlöcher setzen (nur bei Abluftbetrieb) WARNUNG Stromschlaggefahr! Falls der Netzstecker nach dem Ein- ■ bau nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung ge- mäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein;... -
Seite 12: Dunstabzugshaube Anbringen
Seite 12 Montage 3. Zeichnen Sie die sechs Bohrlöcher ge- mäß obigen Schemas auf der Wand an. Zimmerdecke Achten Sie auf den Lochabstand. 4. Bohren Sie an den markierten Stellen Dübellöcher 5. Stecken Sie die Dübel in die Bohrlöcher. Dunstabzugshaube anbringen 6. -
Seite 13: Kamin Montieren
Seite 13 Montage Kamin montieren 9. Zeichnen Sie die Bohrlöcher durch die 1. Schrauben Sie die Wandhalterung (5) mit Öffnungen im Geräteinneren an der zwei Schrauben an die Wand. Wand an. 10. Nehmen Sie die Dunstabzugshaube wie- der vorsichtig ab. 11. -
Seite 14: Abluftschlauch Anbringen (Nur Bei Abluftbetrieb)
Seite 14 Montage Abluftschlauch anbringen (nur bei Abluftbetrieb) 1. Stecken Sie das Ende des Abluft- schlauchs (3) mit der Öffnung „ø150 mm“ auf den Anschluss in/an der Wand (Öff- 4. Stellen Sie die 2-teilige Kaminblende auf nungsgröße siehe Markierung auf dem die Dunstabzugshaube. -
Seite 15: Letzte Schritte
Seite 15 Montage Letzte Schritte 1. Führen Sie das Netzkabel verdeckt in der Kaminblende zur Steckdose und stecken Sie es in eine vorschriftsmäßig installierte Steckdose. 2. Ziehen Sie den oberen Teil der Kamin- blende (2) bis zur Wandhalterung (5) hoch und schrauben Sie ihn von der Seite mit zwei Blechschrauben (8) fest. -
Seite 16: Bedienung
Seite 16 Bedienung Bedienung (14) (15) (16) (17) (18) Aktivkohlefilter Energiespartipps Betreiben Sie das Gerät im Umluftbetrieb nur Lassen Sie das Gebläse nur gezielt laufen, da mit eingesetztem Aktivkohlefilter. sonst unnötig Energie verbraucht wird. Die Bezugsquelle entnehmen Sie bitte dem Lassen Sie das Gebläse laufen, solange Kü- Kapitel „Unser Service“... -
Seite 17: Uhrzeit Einstellen
Seite 17 Bedienung Timer Ihre Dunstabzugshaube ist mit zwei Halogen- lampen ausgestattet. Die Beleuchtung kann Die Gebläselaufzeit lässt sich von 1 bis 60 Mi- unabhängig vom Gebläsebetrieb ein- und nuten einzustellen. ausgeschaltet werden. 1. Drücken Sie die Taste (18) , um das Um die Beleuchtung Gebläse einzuschalten. -
Seite 18: Pflege Und Wartung
Seite 18 Pflege und Wartung Pflege und Wartung Fettfilter reinigen WARNUNG Verletzungsgefahr! HINWEIS Vor dem Reinigen der Dunstabzugs- ■ Gefahr von Sachschäden! haube, dem Tausch der Filterwechsel Fettfi lter vorsichtig behandeln, damit ■ oder Hologenlampen Netzstecker zie- das feine Gefl echt nicht verbiegt oder hen. -
Seite 19: Aktivkohlefilter Einsetzen/Ersetzen (Nur Bei Umluftbetrieb)
Seite 19 Pflege und Wartung (12) (12) 2. Schieben Sie die Verriegelung der Fett- filter (12) nach unten und nehmen Sie die 4. Wenn die Fettfilter vollständig getrocknet Fettfilter vorsichtig nach unten ab. sind, setzen Sie sie wieder ein. Setzen Sie hierzu die Fettfilter unten in die Ausspa- rung ein. -
Seite 20: Halogenlampen Auswechseln
Seite 20 Pflege und Wartung Halogenlampen auswechseln (19) WARNUNG Stromschlaggefahr! Sollte eine Glasabdeckung der Halo- ■ genlampe zerbrochen sein, darf die Dunstabzugshaube nicht verwendet werden, bis die Glasabdeckung er- setzt worden ist. Bitte setzen Sie sich mit unserem Service in Verbindung 2. -
Seite 21: Fehlersuchtabelle
Seite 21 Fehlersuchtabelle Fehlersuchtabelle Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können. WARNUNG Stromschlaggefahr bei unsachgemäßer Reparatur! Nie mals versuchen, das de fek te –... -
Seite 22: Unser Service
Unser Service Unser Service Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung Modell Bestellnummer SY-3502D-E1-C-600 679 220 Allgemeiner Service Aktivkohlefilter bestellen Wenden Sie sich mit Fragen, Reklamationen, Der Aktivkohlefilter ist nur für den Umluftbe- Reparaturaufträgen und Zubehör-Bestellung trieb erforderlich und gehört nicht zum Liefer-... -
Seite 23: Umweltschutz
Seite 23 Umweltschutz Umweltschutz Gerät entsorgen Unser Beitrag zum Schutz der Ozonschicht Altgeräte dürfen nicht in den Hausmüll! Unsere Verpackungen wer den aus Sollte das Gerät einmal nicht mehr be- um welt freund li chen, wie der ver wert- nutzt werden können, so ist jeder Ver- ba ren Materialien hergestellt: braucher gesetzlich verpflichtet, Altgeräte –... -
Seite 24: Datenblatt
Datenblatt Datenblatt für Dunstabzugshauben nach der Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 Hersteller Privileg Modellkennung / Artikelnummer SY-3502D-E1-C-600 679 220 Jährlicher Energieverbrauch *) = 126,4 kWh/a hood Energieeffizienzklasse *) Fluiddynamische Effizienz *) = 15,5 hood Fluiddynamische Effizienzklasse...
