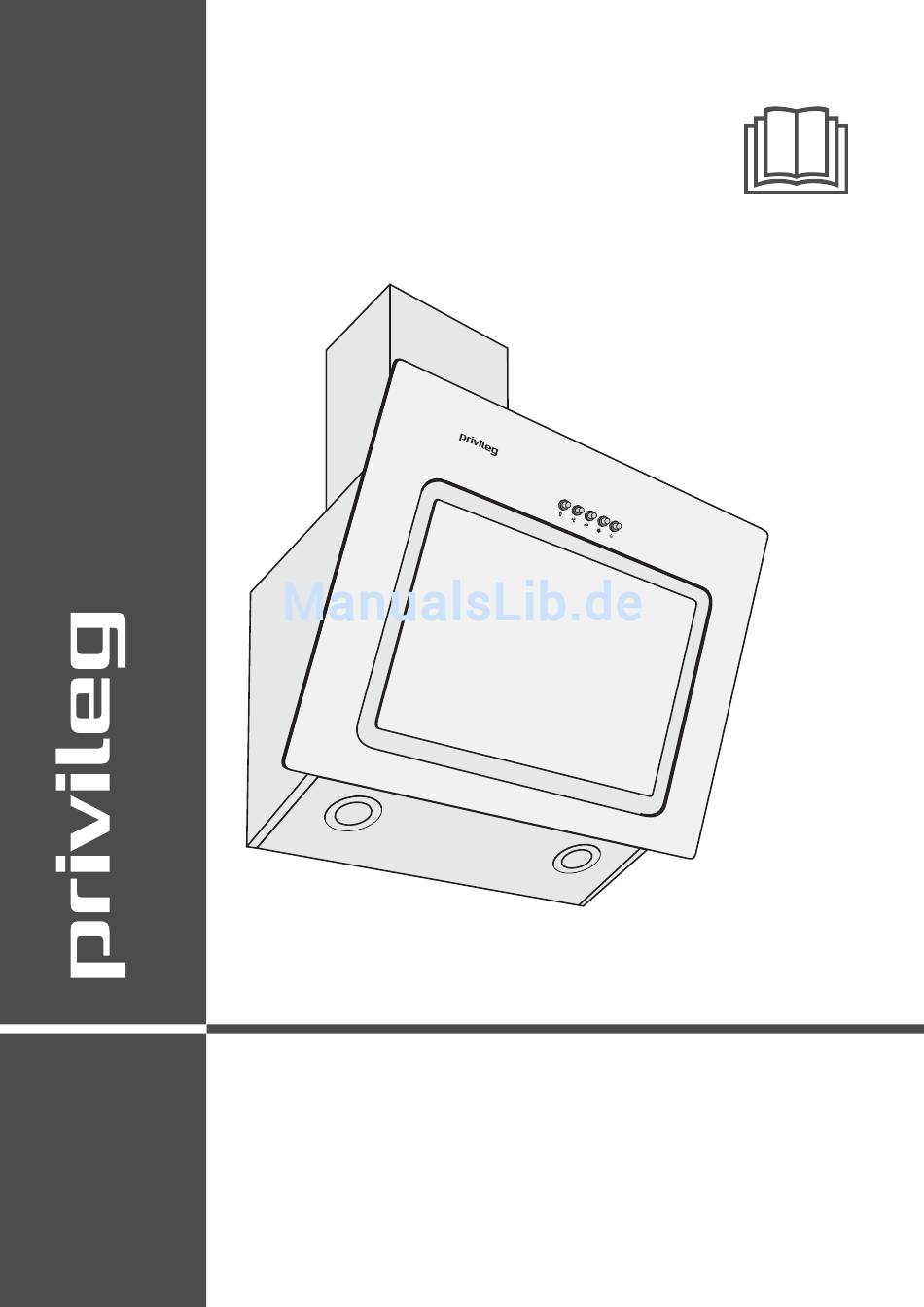

- Seite 1 SY-3503E-P1-C3-600 Gebrauchsanleitung Privileg Wand-Kopffreihaube Anleitung/Version: 93977_20160427 Bestell-Nr.: 818 074, Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Inhaltsverzeichnis
Seite 2 Inhaltsverzeichnis Lieferung ......3 Bevor Sie das Gerät benut- Lieferumfang ..... .3 zen, le sen Sie bit te zu erst Lieferung kontrollieren . -
Seite 3: Lieferung
Seite 3 Lieferung Lieferung Lieferumfang Die zur Wandmontage benötig ten Schrauben und Dübel sind nicht im Lieferumfang enthalten, da deren Art und Abmessungen von der Wandbeschaffenheit abhängig sind. Bitte lassen Sie sich hierzu im Fachhandel beraten (siehe „Benötigtes Montage-Mate- rial“ auf Seite 10). Ein Aktivkohlefi... -
Seite 4: Zu Ihrer Sicherheit
Seite 4 Zu Ihrer Sicherheit Zu Ihrer Sicherheit Bestimmungsgemäßer Dieses Symbol verweist auf nütz- liche Zusatzinformationen. Gebrauch Das Gerät ist zum Absaugen von Koch- und Bratdünsten über einer Kochstelle im privaten Haushalt bestimmt. Es ist Symbolerklärung nicht für den gewerblichen Einsatz aus- gelegt. - Seite 5 Seite 5 Zu Ihrer Sicherheit Netzkabel nicht knicken oder klem- chen. In diesem Gerät befi nden sich ■ men und nicht über scharfe Kanten elektrische und mechanische Teile, legen. die zum Schutz gegen Gefahrenquel- Gerät, Netzstecker und Netzkabel von len unerlässlich sind. ■...
-
Seite 6: Risiken Für Bestimmte Personengruppen
Seite 6 Zu Ihrer Sicherheit Risiken für bestimmte Risiken im Umgang mit Personengruppen Dunstabzugshauben WARNUNG WARNUNG Erstickungsgefahr! Stromschlaggefahr! Kinder nicht mit der Verpackungsfolie Vor dem Bohren der Löcher für die ■ ■ spielen lassen. Diese können sich da- Wandbefestigung sicherstellen, dass rin verfangen oder ersticken. -
Seite 7: Risiken Bei Abluftbetrieb
Seite 7 Zu Ihrer Sicherheit Unter der Dunstabzugshaube nicht Dunstabzugshaube niemals an einen ■ ■ fl ambieren! Belüftungsschacht bzw. Raum- oder Frittiert werden darf unter der Dunst- Abgaskamin anschließen! Die abge- ■ abzugshaube nur unter ständiger Be- führte Luft darf nicht in einen Kanal obachtung. -
Seite 8: Umluft- Oder Abluftbetrieb
Seite 8 Umluft- oder Abluftbetrieb? Umluft- oder Abluftbetrieb? Die Grafiken zeigen beispielhaft, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das hier beschriebene Gerät. Umluftbetrieb Abluftbetrieb Beim Umluftbetrieb werden die Küchendünste Beim Abluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die angesaugt, über den Fettfilter gereinigt und oberen Luftaustrittsöffnungen der Raumluft über den Abluftschlauch ins Freie geleitet. -
Seite 9: Vorbereitungen Zur Montage
Seite 9 Vorbereitungen zur Montage Vorbereitungen zur Montage Für Abluftbetrieb Stromanschluss WARNUNG WARNUNG Erstickungs-/Explosionsgefahr! Stromschlaggefahr! Dunstabzugshaube niemals an einen Der Netzstecker muss möglichst wäh- ■ ■ Belüftungsschacht bzw. Raum- oder rend des Betriebs zugänglich sein, Abgaskamin anschließen! Die abge- d. h., auch nach Montage der Dunst- führte Luft darf nicht in einen Kanal abzugshaube muss der Stecker er- geführt werden, in dem Warmluft zir-... -
Seite 10: Benötigtes Montage-Material
Seite 10 Benötigtes Montage-Material Benötigtes Montage-Material Teileliste Werkzeuge und Hilfsmittel Sie benötigen: – Schraubendreher – Bohrmaschine mit Steinbohrer, passend zu den Schrauben (10), (11) und (12). – Maßband/Zollstock – Wasserwaage – Bleistift – Stabile Stehleiter – Eine zweite Person zur Hilfe –... -
Seite 11: Montage
Seite 11 Montage Montage Platzbedarf Befestigungsmaße Maße Maße Wichtige Einheiten Ermittlung Bohrlöcher: in cm in cm (a) Mindestabstand zwischen (f) Höhe der Sicherungsschrau- Herd und Unterkante der 65 - 75 ben (12) für Dunstabzugshau- 14,5 Dunstabzugshaube (1): be (1): (b) Höhe der Dunstabzugshaube (g) Höhe Bestigungsschrauben 34,5 (1):... -
Seite 12: Voraussetzung Für Die Sichere Montage
Seite 12 Montage Voraussetzung für die sichere 2. Zeichnen Sie die sechs Bohrlöcher ge- mäß obigen Schemas auf der Wand an. Montage Achten Sie auf den Lochabstand. Sie haben das Kapitel „Zu Ihrer Sicherheit“ 3. Bohren Sie an den markierten Stellen Lö- auf Seite 4 gelesen und alle Sicherheits- cher mit einem Durchmesser, der zu den hinweise verstanden. -
Seite 13: Dunstabzugshaube Anbringen
Seite 13 Montage Dunstabzugshaube anbringen 3. Klappen Sie die Abdeckung (13) nach oben. 4. Lösen Sie die Verriegelung (14) des Fettfil- ters (15) und entnehmen Sie den Fettfilter vorsichtig nach unten. Stifte (11) (11) 5. Hängen Sie die Dunstabzugshaube an 1. -
Seite 14: Abluftschlauch Anbringen
Seite 14 Montage Abluftschlauch anbringen Sie die Dunstabzugshaube an der Wand fest. Der Abluftschlauch (4) muss montiert werden, wenn Sie die Dunstabzugs- haube im Abluftbetrieb nutzen wollen. 1. Stecken Sie das Ende des Abluftschlau- ches (4) mit dem größeren Durchmesser (153 mm) auf den Anschluss mit der Rück- schlagklappe. - Seite 15 Seite 15 Montage 3. Positionieren Sie das Halteblech (7) so an der unteren Kaminblende (3), dass es von innen an den Abkantungen anliegt. (Schrauben- und Langlöcher zeigen nach 6. Schrauben Sie den unteren Teil (3) der oben). Kaminblende mit 2 Blechschrauben (8) seitlich an der Dunstabzugshaube fest.
-
Seite 16: Letzte Schritte
Seite 16 Montage Letzte Schritte WARNUNG! Nehmen Sie nie ein beschädigtes Gerät in Betrieb. 1. Ziehen Sie den oberen Teil der Kamin- blende (2) bis zur Wandhalterung für die obere Kaminblende (6) hoch. 2. Schrauben Sie die obere Kaminblende mit zwei Blechschrauben (8) fest. -
Seite 17: Bedienung
Seite 17 Bedienung Bedienung Beleuchtung WARNUNG Verletzungsgefahr! Sollte eine der LEDs nicht mehr funk- ■ tionieren, darf sie nur von einem au- torisierten Servicetechniker ausge- wechselt werden. Ihre Dunstabzugshaube ist mit zwei LED-Lam- pen ausgestattet. Die Beleuchtung kann un- abhängig vom Gebläsebetrieb ein- und aus- (20) (21) geschaltet werden. -
Seite 18: Pflege Und Wartung
Seite 18 Pflege und Wartung Pflege und Wartung Fettfilter reinigen WARNUNG Verletzungsgefahr! HINWEIS Vor dem Reinigen der Dunstabzugs- ■ Gefahr von Sachschäden! haube oder dem Filterwechsel Netz- Fettfi lter vorsichtig behandeln, damit ■ stecker ziehen. Sollte der Netzstecker das feine Gefl echt nicht verbiegt oder schwer zugänglich sein, entspre- knickt. -
Seite 19: Aktivkohlefilter Einsetzen/Ersetzen
Seite 19 Pflege und Wartung Aktivkohlefilter einsetzen/ ersetzen Die Aktivkohlefilter werden im Umluftbetrieb benötigt. Sie dienen der Geruchsbeseiti- gung. Sie müssen erneuert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefiltert werden. Bei häufigem Gebrauch sollten Sie die Filter regelmäßig erneuern. - Seite 20 Seite 20 Pflege und Wartung 8. Klappen Sie die Abdeckung (13) wieder (17) nach unten und lassen Sie sie einrasten. 9. Stellen Sie die Stromversorgung wieder her. 10. Entsorgen Sie die verbrauchten Kohlefil- ter im Hausmüll. (16) (16) 5. Setzen Sie die neuen Kohlefilter rechts und links auf den Motor und drehen Sie sie gegen den Uhrzeigersinn fest.
-
Seite 21: Fehlersuchtabelle
Seite 21 Fehlersuchtabelle Fehlersuchtabelle Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können. WARNUNG Stromschlaggefahr bei unsachgemäßer Reparatur! Nie mals versuchen, das de fek te –... -
Seite 22: Unser Service
Seite 22 Unser Service Unser Service Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung Modell Bestellnummer SY-3503E-P1-C3-600 818 074 Privileg Wand-Kopffreihaube Allgemeiner Service Aktivkohlefilter bestellen Wenden Sie sich mit Fragen, Reklamationen, Der Aktivkohlefilter ist nur für den Umluftbe- Reparaturaufträgen und Zubehör-Bestellung... -
Seite 23: Umweltschutz
Seite 23 Umweltschutz Umweltschutz Gerät entsorgen Unser Beitrag zum Schutz der Ozonschicht Altgeräte dürfen nicht in den Hausmüll! Unsere Verpackungen wer den aus Sollte das Gerät einmal nicht mehr be- um welt freund li chen, wie der ver wert- nutzt werden können, so ist jeder Ver- ba ren Materialien hergestellt: braucher gesetzlich verpflichtet, Altgeräte –... -
Seite 24: Datenblatt
Datenblatt Datenblatt für Dunstabzugshauben nach der Verordnung (EU) Nr. 65/2014. Hersteller Privileg Modellkennung SY-3503E-P1-C3-600 Artikelnummer 818 074 Jährlicher Energieverbrauch in kWh/a*) = 61,7 hood Energieeffizienzklasse *) Fluiddynamische Effizienz *) = 6,0 hood Fluiddynamische Effizienzklasse Beleuchtungseffizienz = 46,3 hood Beleuchtungseffizienzklasse Fettabscheidungsgrad in %...
