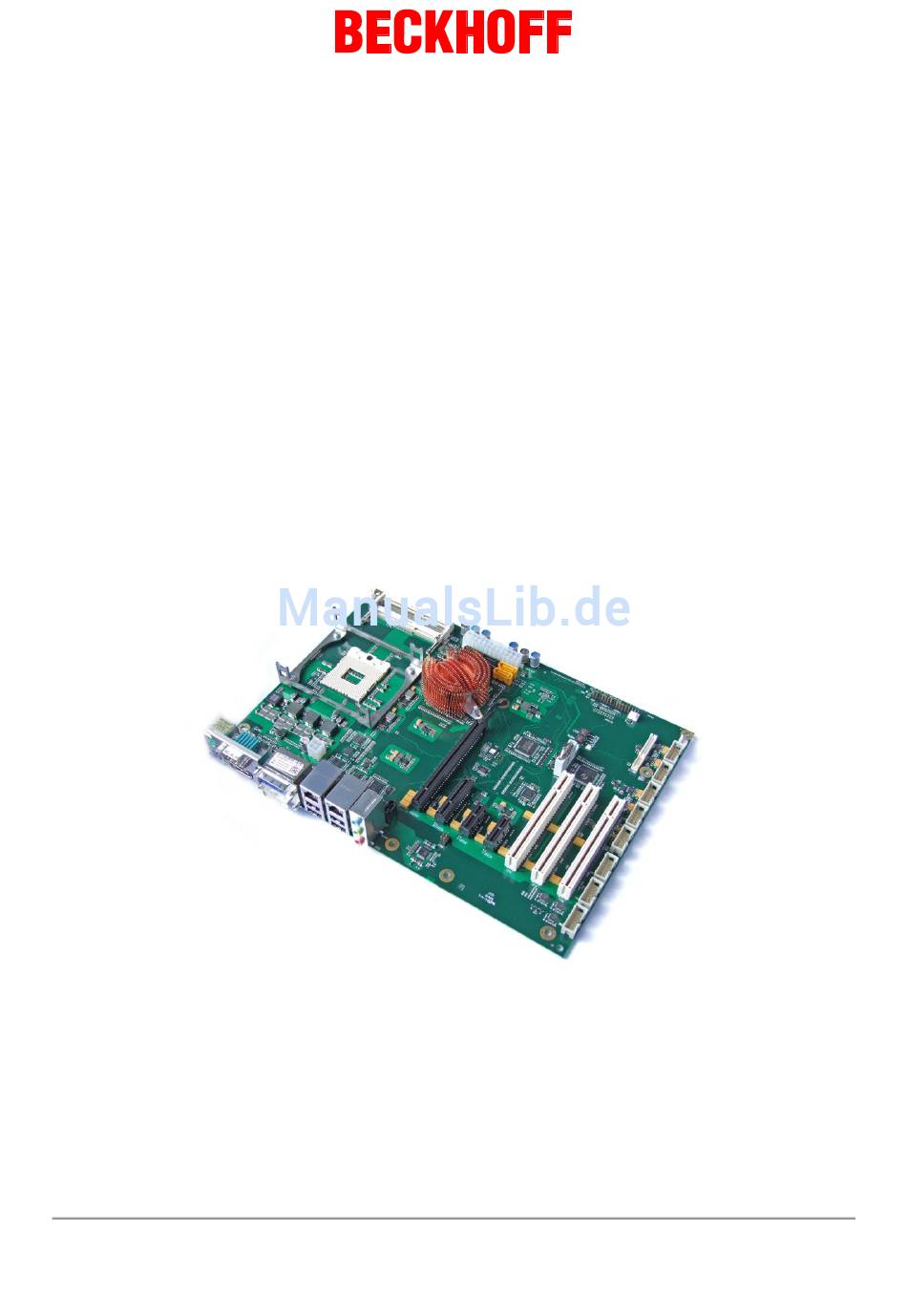

- Seite 1 CB1056 Handbuch Version 0.5 Beckhoff Automation GmbH Telefon: +49 (0) 52 46/963-0 Eiserstr. 5 Fax: +49 (0) 52 46/963-198 33415 Verl Email: info@beckhoff.de Germany Web: www.beckhoff.de...
-
Seite 3: Inhaltsverzeichnis
PCI-Schnittstellen ....................... 40 3.4.7 PCI-Express Schnittstellen (x1) ..................42 3.4.8 PCI-Express Schnittstelle (x4) .................... 43 3.4.9 PCI-Express Schnittstellen (x16) ..................45 3.4.10 SMB/I2C ..........................47 3.4.11 GPIO ........................... 48 3.4.12 Lüfteranschlüsse ......................... 49 Beckhoff New Automation Technology CB1056 Seite 3... - Seite 4 Beckhoff-Support ........................107 Beckhoff-Service ........................107 Beckhoff-Firmenzentrale ......................107 Anhang: Post-Codes ........................109 Anhang: Ressourcen ........................111 IO-Bereich ............................111 Memory-Bereich ........................... 111 Interrupt ..............................111 PCI-Devices ............................112 Ressourcen: SMB-Devices ........................112 Seite 4 Beckhoff New Automation Technology CB1056...
- Seite 5 Inhalt Beckhoff New Automation Technology CB1056 Seite 5...
- Seite 6 Kapitel: Änderungsindex Hinweise zur Dokumentation Seite 6 Beckhoff New Automation Technology CB1056...
-
Seite 7: Änderungsindex
Kapitel 3.2.6 LAN Pinbelegung korrigiert INWEIS Alle in diesem Handbuch erwähnten Firmennamen und Produktbezeichnungen sind als eingetragene oder nicht eingetragene Marken Eigentum ihrer jeweiligen Inhaber und als solche national und international markenrechtlich geschützt. Beckhoff New Automation Technology CB1056 Seite 7... -
Seite 8: Einleitende Hinweise
Dokumentation können keine Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. 1.1.2 Copyright © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Seite 8 Beckhoff New Automation Technology CB1056... -
Seite 9: Sicherheitshinweise
ATEN Wenn der Sicherheitshinweis unter diesem Symbol nicht beachtet wird, können Personen, Umwelt oder Geräte geschädigt oder Daten gelöscht werden. INWEIS IPP ODER INGERZEIG Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen. Beckhoff New Automation Technology CB1056 Seite 9... -
Seite 10: Grundlegende Sicherheitsmaßnahmen
1.3.3 Anforderungen an das Bedienungspersonal Betriebsanleitung lesen: Jeder Benutzer des Produkts muss die Betriebsanleitung für die Anlage, an der er eingesetzt wird, gelesen haben. Systemkenntnisse: Jeder Benutzer muss alle für ihn erreichbaren Funktionen des Produkts kennen. Seite 10 Beckhoff New Automation Technology CB1056... -
Seite 11: Funktionsumfang
Die in der vorliegenden Dokumentation enthaltenen Beschreibungen stellen eine umfassende Produktbeschreibung dar. Soweit das beschriebene Motherboard als Bestandteil eines Industrie-PC der Beckhoff Automation GmbH erworben worden ist, findet die hierin enthaltene Produktbeschreibung nur in eingeschränktem Umfang Anwendung. Maßgeblich sind die vereinbarten Spezifikationen des entsprechenden Industrie-PC der Beckhoff Automation GmbH. -
Seite 12: Übersicht

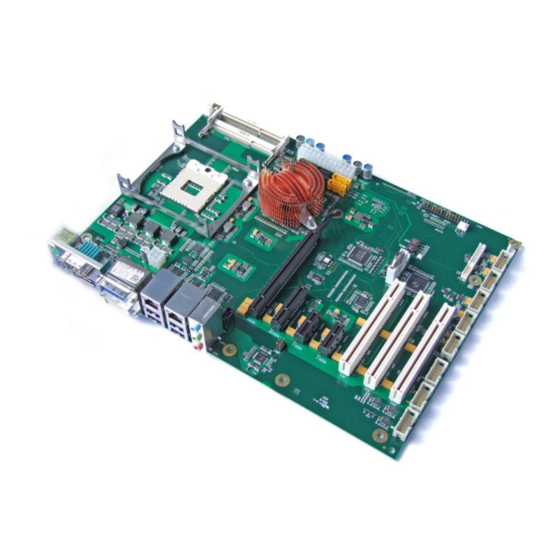

2 Übersicht 2.1 Eigenschaften Das CB1056 ist ein Industrie-Motherboard im ATX-Formfaktor, das auf Intels® QM67 PCH Chipsatz beruht und auf dem aktuelle Intel®-CPUs der Core™- und Celeron®-Serien (2. Generation) eingesetzt werden können. Über seine zwei SO-DIMM204-Steckplätze kann es mit bis zu 16 GByte DDR3-1066/1333/1600-Speicher ausgestattet werden. - Seite 13 1x DVI-D, 1x intern HDMI (nicht gleichzeitig nutzbar) CRT-Anschluss TFT-Anschluss über LVDS 18/24/36/48 HDA-kompatible Soundausgabe mit SPDIF-Ein- und -Ausgang 8x GPIO RTC mit externer CMOS-Batterie ATX-Spannungsversorgung inkl. 2x2pin-12V-Stecker Format: ATX (305mm x 220mm) Beckhoff New Automation Technology CB1056 Seite 13...
-
Seite 14: Spezifikationen Und Dokumente
82574L Datasheet www.intel.com SMSC®-Chipbeschreibung SCH3114 Datasheet www.smsc.com (NDA erforderlich) Realtek® Chip Description ALC885/889 Datasheet www.realtek.com.tw ICS® Chipbeschreibung ICS9LPRS501 Datasheet www.idt.com American Megatrends® Aptio™ Text Setup Environment (TSE) User Manual www.ami.com Seite 14 Beckhoff New Automation Technology CB1056... - Seite 15 Spezifikationen und Dokumente Kapitel: Übersicht American Megatrends® Aptio™ 4.x Status Codes www.ami.com Beckhoff New Automation Technology CB1056 Seite 15...
-
Seite 16: Anschlüsse
Kapitel: Anschlüsse Spezifikationen und Dokumente 3 Anschlüsse Auf den folgenden Seiten werden sämtliche Steckverbinder auf dem CB1056 beschrieben. CHTUNG Die verwendeten Kabel müssen für die meisten Schnittstellen bestimmten Anforderungen genügen. Für eine zuverlässige USB-2.0-Verbindung sind beispielsweise verdrillte und geschirmte Kabel notwendig. -
Seite 17: Stromversorgung, Systemanschlüsse, Cpu
Versorgungsspannung 3,3V 3,3V -12V Versorgungsspannung -12V Masse Masse Versorgungsspannung 5V PWRBTN# Powerbutton Masse Masse Versorgungsspannung 5V Masse Masse Masse Stromversorgung an PWR_ON Versorgungsspannung -5V Standby 5V SVCC Versorgungsspannung 5V Versorgungsspannung 12V Versorgungsspannung 5V Beckhoff New Automation Technology CB1056 Seite 17... - Seite 18 Kapitel: Anschlüsse Stromversorgung, Systemanschlüsse, CPU Pinbelegung ATX-Powerstecker 2x2: Name Name Beschreibung Beschreibung Masse COREIN Versorgungsspannung 12V Masse COREIN Versorgungsspannung 12V Seite 18 Beckhoff New Automation Technology CB1056...
-
Seite 19: System
Versorgungsspannung 5V PWLED Versorgungsspannung 3,3V Festplatten-LED HDLED# Reserviert Versorgungsspannung 5V Versorgungsspannung 5V Reserviert Masse IrDA Senden IRTX Reserviert Masse BEEP Lautsprecher IrDA Empfangen IRRX Reserviert IrDA Kontrollsignal CIRRX Masse Versorgungsspannung 5V RESET# Reset Beckhoff New Automation Technology CB1056 Seite 19... -
Seite 20: Cpu-Sockel
Stromversorgung, Systemanschlüsse, CPU 3.1.3 CPU-Sockel Das CB1056-Board ist mit einem rPGA988B-CPU-Sockel ausgestattet, in den bestimmte CPUs aus Intels® "2nd Generation Core™ Architecture"-Reihe eingesetzt werden können.. Es handelt sich um einen ZIF-Sockel, in den der Prozessor eingelegt und anschließend mit der Feststellschraube arretiert wird. Die CPU passt nur in einer von vier möglichen Orientierungen in den Sockel. -
Seite 21: Cmos-Batterie
über einen zweipoligen Gehäusestecker (JST B2B-EH-A, passender Gegenstecker: EHR-2) an eine externe Batterie angeschlossen werden, um die integrierte Uhr auch bei Wegfall der Versorgungsspannung weiter zu versorgen. Pinbelegung Batteriestecker: Name Beschreibung BATT 3,3V Batteriespannung Masse Beckhoff New Automation Technology CB1056 Seite 21... -
Seite 22: Anschlüsse Rückwandblech
ATX-Gehäuse im gewohnten Bereich auf der Rückseite vorzufinden sind. 3.2.1 DVI-Stecker Das CB1056 verfügt über einen DVI-I- und einen DVI-D-Stecker in einem Kombibauteil (Foxconn QH11121-DADF-4F). Am DVI-I-Stecker kann über einen Adapter ein analoger CRT-Monitor angeschlossen werden. - Seite 23 Masse Reserviert Reserviert Versorgungsspannung 5V Masse HP_DETECT Hot Plug Detect TMDSDAT0# DVI-Daten 0 - TMDSDAT0 DVI-Daten 0 + Masse Reserviert Reserviert Masse TMDS CLK DVI-Clock TMDS CLK# DVI-Clock Reserviert Reserviert Reserviert Reserviert Masse Beckhoff New Automation Technology CB1056 Seite 23...
-
Seite 24: Dvi/Hdmi
Anschlüsse Rückwandblech 3.2.2 DVI/HDMI Das CB1056 verfügt noch über einen weiteren DVI-Anschluss, der als 2x9poliger Wannenstecker realisiert ist (Molex 87831-1820, passender Gegenstecker z.B. Molex 0791098658-ND). Analoge VGA-Signale liegen an diesem Anschluss nicht an, es kann aber ein HDMI-Bildschirm angeschlossen werden. Dieser Anschluss und der DVI-D-Anschluss können nicht gleichzeitig benutzt werden. -
Seite 25: Display Port
Displayport Lane 2 - DPL2# DPL3 Displayport Lane 3 + Masse DPL3# Displayport Lane 3 - Masse Masse Displayport Aux + DPAUX Masse Displayport Aux - DPAUX# Hotplug Detect Masse 3.3V Versorgungsspannung 3,3V Beckhoff New Automation Technology CB1056 Seite 25... -
Seite 26: Ps/2-Maus Und -Tastatur
MDAT Reserviert Masse (S)VCC Versorgungsspannung 5V Mouse Clock MCLK Reserviert Pinbelegung "PS/2 Keyboard": Name Name Beschreibung Beschreibung Keyboard Data KDAT MDAT Mouse Data Masse (S)VCC Versorgungsspannung 5V Keyboard Clock KCLK MCLK Mouse Clock Seite 26 Beckhoff New Automation Technology CB1056... -
Seite 27: Serielle Schnittstelle Com1
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setup eingestellt. Pinbelegung der seriellen Schnittstelle (DSUB-Stecker): Name Name Beschreibung Beschreibung Data Carrier Detect Data Set Ready Receive Data Request to Send Transmit Data Clear to Send Data Terminal Ready Ring Indicator Masse Beckhoff New Automation Technology CB1056 Seite 27... -
Seite 28: Usb Und Lan
LAN2 Leitung 0 Minus LAN2-1 LAN2 Leitung 1 Plus LAN2-2 LAN2 Leitung 2 Plus LAN2-2# LAN2 Leitung 2 Minus LAN2-1# LAN2 Leitung 1 Minus LAN2-3 LAN2 Leitung 3 Plus LAN2-3# LAN2 Leitung 3 Minus Seite 28 Beckhoff New Automation Technology CB1056... -
Seite 29: Audio-Anschlüsse
Anschlüsse Rückwandblech Kapitel: Anschlüsse 3.2.7 Audio-Anschlüsse Anschlüsse für Line-In, Line-Out und Mikrofon werden in Form von drei Buchsen für 3,5mm-Klinkenstecker herausgeführt. Beckhoff New Automation Technology CB1056 Seite 29... -
Seite 30: Sata Und Memory
Geschwindkeitsmodi 1,5GB/s und 3GB/s. SATA1 & SATA2 unterstützen darüber hinaus auch 6GB/s. Pinbelegung SATA: Name Beschreibung Masse SATATX SATA Senden + SATATX# SATA Senden - Masse SATARX# SATA Empfangen - SATARX SATA Empfangen + Masse Seite 30 Beckhoff New Automation Technology CB1056... -
Seite 31: Speicher
SATA und Memory Kapitel: Anschlüsse 3.3.2 Speicher Auf dem CB1056-Board befinden sich zwei SO-DIMM204-Speichersteckplätze für DDR3-1066/1333/1600-RAM. Aus technischen und mechanischen Gründen ist es möglich, dass bestimmte Speichermodule nicht eingesetzt werden können. Informieren Sie sich bei Ihrem Distributor über die empfohlenen Speichermodule. - Seite 32 DQ35 Masse Masse DQ44 Datenleitung 44 Datenleitung 40 DQ40 DQ45 Datenleitung 45 Datenleitung 41 DQ41 Masse Masse DQS5# Data Strobe 5 - Data Mask 5 DQM5 DQS5 Data Strobe 5 + Masse Masse Seite 32 Beckhoff New Automation Technology CB1056...
- Seite 33 Data Strobe 7 + Masse Masse Datenleitung 58 DQ58 DQ62 Datenleitung 62 Datenleitung 59 DQ59 DQ63 Datenleitung 63 Masse Masse SPD-Adresse 0 EVENT# Event Versorgungsspannung 3,3V 3,3V SMBus Data SPD-Adresse 1 SMBus Clock Terminierungsspannung Terminierungsspannung Beckhoff New Automation Technology CB1056 Seite 33...
-
Seite 34: Anschlüsse Intern
Die einzelnen USB-Schnittstellen können bis zu 500mA Strom liefern und sind elektronisch abgesichert. Pinbelegung Wannenstecker USB x/y: Name Name Beschreibung Beschreibung 5V für USBx 5V für USBy Minus-Datenkanal USBx USBx- USBy- Minus-Datenkanal USBy Plus-Datenkanal USBx USBx+ USBy+ Plus-Datenkanal USBy Masse Masse Reserviert Reserviert Seite 34 Beckhoff New Automation Technology CB1056... -
Seite 35: Serielle Schnittstellen Com2 Bis Com4
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setups eingestellt. Pinbelegung COM-Stecker: Name Name Beschreibung Beschreibung Data Carrier Detect Data Set Ready Receive Data Request to Send Transmit Data Clear to Send Data Terminal Ready Ring Indicator Masse Versorgungsspannung 5V Beckhoff New Automation Technology CB1056 Seite 35... -
Seite 36: Lvds
LVDS odd Data 2 + TXO1C# LVDS odd Clock - TXO1C LVDS odd Clock + TXO13# LVDS odd Data 3 - TXO13 LVDS odd Data 3 + Masse 3,3V Versorgungsspannung 3,3V DDC_CLK EDID Clock für LCD Seite 36 Beckhoff New Automation Technology CB1056... - Seite 37 Anschlüsse intern Kapitel: Anschlüsse Name Beschreibung DDC_DAT EDID Data für LCD FP_3,3V Geschaltete 3,3V für Display FP_BL Geschaltete 5V für Backlight Versorgungsspannung 5V Beckhoff New Automation Technology CB1056 Seite 37...
-
Seite 38: Cd-In
Kapitel: Anschlüsse Anschlüsse intern 3.4.4 CD-In Neben den externen Klinkenbuchsen gibt es auf dem CB1056-Board noch einen internen 4-poligen Gehäusestecker (Foxconn HF1104E-P1), über den weitere analoge Audiosignale verfügbar gemacht werden. Pinbelegung CD-In-Anschluss: Name Beschreibung CD_L CD linker Kanal CD_GND CD-Masse... -
Seite 39: S/Pdif
Für digitale Audio-Signale steht ein SPDIF-Interface zur Verfügung, das intern an einer 2x3-poligen Standardstiftleiste für Schneidklemmtechnik im Rastermaß 2,54mm anliegt. Pinbelegung SPDIF-Anschluss: Name Name Beschreibung Beschreibung Masse SPDIFO SPDIF Out Versorgungsspannung 3,3V 3,3V Versorgungsspannung 5V Masse SPDIFI SPDIF In Beckhoff New Automation Technology CB1056 Seite 39... -
Seite 40: Pci-Schnittstellen
Kapitel: Anschlüsse Anschlüsse intern 3.4.6 PCI-Schnittstellen Das CB1056-Board verfügt über drei Standard-PCI-Steckplätze für Erweiterungskarten. INWEIS Bei der folgenden Pinbelegungstabelle ist zu beachten, dass es bei bestimmten Signalen notwendigerweise Unterschiede zwischen den verschiedenen PCI-Steckern auf dem Board gibt. Dies betrifft die Testdatensignale (A4, B4), die Interrupt-Signale (A6, A7, B7, B8), das Clock-Signal (B16), das Grant-Signal (A17), das Request-Signal (B18) und das ID-Select-Signal (A26). - Seite 41 Address/Data 6 3,3V Versorgungsspannung 3,3V Address/Data 4 Address/Data 5 Masse Address/Data 3 Address/Data 2 Masse Address/Data 0 Address/Data 1 Versorgungsspannung 5V Versorgungsspannung 5V Reserviert Versorgungsspannung 5V Versorgungsspannung 5V Versorgungsspannung 5V Versorgungsspannung 5V Versorgungsspannung 5V Beckhoff New Automation Technology CB1056 Seite 41...
-
Seite 42: Pci-Express Schnittstellen (X1)
Kapitel: Anschlüsse Anschlüsse intern 3.4.7 PCI-Express Schnittstellen (x1) Auf dem CB1056-Board stehen zwei Steckplätze für PCI-Express-x1-Erweiterungskarten zur Verfügung. INWEIS Wenn der PCI-Express-x4-Steckplatz (Seite 43) durch ein x4-Device belegt ist, dann ist der PCI-Express-x1-Steckplatz 2 abgeschaltet. INWEIS Bei der folgenden Pinbelegungstabelle ist zu beachten, dass es bei bestimmten Signalen notwendigerweise Unterschiede zwischen den verschiedenen PCIe-x1-Steckern auf dem Board gibt. -
Seite 43: Pci-Express Schnittstelle (X4)
Anschlüsse intern Kapitel: Anschlüsse 3.4.8 PCI-Express Schnittstelle (x4) Auf dem CB1056-Board steht ein Steckplatz für PCI-Express-x4-Erweiterungskarten zur Verfügung. In diesem kann auch eine x1-Erweiterungskarte betrieben werden. INWEIS Wenn der Steckplatz durch ein x4-Device belegt ist, dann ist der PCI-Express-x1-Steckplatz 2 (s. p. 42) abgeschaltet. - Seite 44 Masse Masse PET3 Transmit Lane 3 + Masse PET3# Transmit Lane 3 - Receive Lane 3 + PER3 Masse Receive Lane 3 - PER3# Reserviert Masse PRSNT2# Hot Plug Detect 2 Reserviert Masse Seite 44 Beckhoff New Automation Technology CB1056...
-
Seite 45: Pci-Express Schnittstellen (X16)
Kapitel: Anschlüsse 3.4.9 PCI-Express Schnittstellen (x16) Ein Steckplatz für PCI-Express-x16-Karten rundet das Angebot der verfügbaren Erweiterungsmöglichkeiten auf dem CB1056-Board ab. Dieser Steckplatz kann für PCIe-x16-Grafikkarten genutzt werden. Es kann auch eine x1- oder x4-Erweiterungskarte in diesem Steckplatz betrieben werden. Pinbelegung PCI-Express-x16-Stecker:... - Seite 46 Masse Receive Lane 14 - PER14# Masse Masse PET15 Transmit Lane 15 + Masse PET15# Transmit Lane 15 - Receive Lane 15 + PER15 Masse Receive Lane 15 - PER15# Reserviert Masse Reserviert Seite 46 Beckhoff New Automation Technology CB1056...
-
Seite 47: Smb/I2C
Chipsatz verarbeitet, die I2C-Signale durch den SIO-Chip. Pinbelegung SMB/I2C-Stecker: Name Name Beschreibung Beschreibung Versorgungsspannung 3,3V 3,3V Masse SMBus Clock SMBCLK SMBDAT SMBus Data SMBus Alarm SMBALRT# 3 SVCC Standby-Versorgung 5V I2C-Bus Clock I2CLK I2DAT I2C-Bus Data Versorgungsspannung 5V Masse Beckhoff New Automation Technology CB1056 Seite 47... -
Seite 48: Gpio
Reserviert GP Input/Output 12 GPIO12 Reserviert GP Input/Output 13 GPIO13 Reserviert GP Input/Output 14 GPIO14 Reserviert GP Input/Output 15 GPIO15 Reserviert GP Input/Output 16 GPIO16 Reserviert GP Input/Output 17 GPIO17 Reserviert Masse Masse Seite 48 Beckhoff New Automation Technology CB1056... -
Seite 49: Lüfteranschlüsse
FAN3 verfügen über eine Drehzahlüberwachungsfunktion. Wenn diese genutzt werden soll, muss der angeschlossene Lüfter ein entsprechendes Tachometer-Signal liefern. Pinbelegung Lüfterstecker: Name Beschreibung Masse Versorgungsspannung 12V geregelt TACHO Überwachungssignal Lüfter INWEIS Bei FAN4 ist Pin 3 nicht verbunden (N/C). Beckhoff New Automation Technology CB1056 Seite 49... -
Seite 50: Jumper-Einstellungen
Setzen des Jumper Clear CMOS 2 (J1801) erfolgen darf. Bitte beachten Sie weiterhin, dass ein Zurücksetzen des CMOS alle im BIOS-Setup vorgenommenen Einstellungen und damit auch die dort gespeicherte Uhrzeit löscht, so dass die Uhr anschließend wieder gestellt werden muss. Seite 50 Beckhoff New Automation Technology CB1056... -
Seite 51: Jumper: Keyboard Power (Kbpwr)
Standby-Spannung SVCC versorgt werden. Welche Spannung gewählt wird, hängt von der Einstellung des KBPWR-Jumpers ab. Sind die Kontakte 1 und 2 geschlossen, dann liegt VCC an, sind 2 und 3 geschlossen, dann SVCC. Beckhoff New Automation Technology CB1056 Seite 51... -
Seite 52: Bios-Einstellungen
Setup-Menüs im Folgenden gezeigten Einstellungen nicht notwendigerweise die empfohlenen oder die Default-Einstellungen sind. Welche Einstellungen gewählt werden müssen, hängt jeweils vom Anwendungsszenario ab, in dem das Board betrieben wird. Seite 52 Beckhoff New Automation Technology CB1056... -
Seite 53: Main
Name Optionen: keine Brand String Optionen: keine Frequency Optionen: keine Processor ID Optionen: keine Stepping Optionen: keine Number of Processors Optionen: keine Microcode Revision Optionen: keine Beckhoff New Automation Technology CB1056 Seite 53... - Seite 54 Memory RC Version Optionen: keine Total Memory Optionen: keine Memory Frequency Optionen: keine System Date Optionen: Hier kann das Systemdatum geändert werden. System Time Optionen: Hier kann die Systemzeit geändert werden. Seite 54 Beckhoff New Automation Technology CB1056...
-
Seite 55: Advanced
Super IO Configuration Untermenü: siehe "Super IO Configuration" (Seite 66) H/W Monitor Untermenü: siehe "H/W Monitor" (Seite 68) Serial Port Console Redirection Untermenü: siehe "Serial Port Console Redirection" (Seite 70) Beckhoff New Automation Technology CB1056 Seite 55... - Seite 56 Kapitel: BIOS-Einstellungen Advanced Network Stack Untermenü: siehe "Network Stack" (Seite 72) CPU PPM Configuration Untermenü: siehe "CPU PPM Configuration" (Seite 73) Intel(R) Gigabit Network Connection Untermenü: siehe "Intel(R) GigabitNetworkConnection" (Seite 74) Seite 56 Beckhoff New Automation Technology CB1056...
-
Seite 57: Pci Subsystem Settings
Version 2.15.1236. Copyright (C) 2012 American Megatrends, Inc. Above 4G Decoding Optionen: Enabled / Disabled PCI Latency Timer Optionen: 32, 64,...224, 248 PCI Bus Clocks PCI Express Settings Untermenü: siehe "PCI Express Settings" (Seite 58) Beckhoff New Automation Technology CB1056 Seite 57... - Seite 58 Optionen: Enabled / Disabled Link Training Retry Optionen: Disabled / 2 / 3 / 5 Link Training Timeout (uS) Optionen: 10...1000 Unpopulated Links Optionen: Keep Link ON / Disable Link Seite 58 Beckhoff New Automation Technology CB1056...
-
Seite 59: Acpi Settings
Enable ACPI Auto Configuration Optionen: Enabled / Disabled Enable Hibernation Optionen: Enabled / Disabled ACPI Sleep State Optionen: Suspend Disabled / S1 (CPU Stop Clock) Lock Legacy Resources Optionen: Enabled / Disabled Beckhoff New Automation Technology CB1056 Seite 59... -
Seite 60: Cpu Configuration
Processor Cores Optionen: keine Intel HT Technology Optionen: keine Intel VT-x Technology Optionen: keine Intel SMX Technology Optionen: keine 64-bit Optionen: keine L1 Data Cache Optionen: keine Seite 60 Beckhoff New Automation Technology CB1056... - Seite 61 Execute Disable Bit Optionen: Enabled / Disabled Intel Virtualization Technology Optionen: Enabled / Disabled TCC Activation Offset Optionen: 0...15 Primary Plane Current value Optionen: 0...255 Secondary Plane Current value Optionen: 0...255 Beckhoff New Automation Technology CB1056 Seite 61...
-
Seite 62: Sata Configuration
Software Preserve Optionen: keine Port X Optionen: Enabled / Disabled Hot Plug Optionen: Enabled / Disabled External SATA Optionen: Enabled / Disabled Spin Up Device Optionen: Enabled / Disabled Seite 62 Beckhoff New Automation Technology CB1056... -
Seite 63: Power Controller Options
Optionen: keine ext. USB-Port Voltage Optionen: Off in S3-5 / by SVCC int. USB-Port Voltage Optionen: Off in S3-5 / by SVCC WatchDogTimer Mode Optionen: Normal Mode / Compatibility Mode Beckhoff New Automation Technology CB1056 Seite 63... - Seite 64 Kapitel: BIOS-Einstellungen Advanced WDT OSBoot Timeout Optionen: Disabled / 45 Seconds ... 255 Seconds Seite 64 Beckhoff New Automation Technology CB1056...
-
Seite 65: Usb Configuration
5 sec / 10 sec / 20 sec Device reset time-out Optionen: 10 sec / 20 sec / 30 sec / 40 sec Device power-up delay Optionen: Auto / Manual Device power-up delay in seconds Optionen: 1..40 Beckhoff New Automation Technology CB1056 Seite 65... -
Seite 66: Super Io Configuration
│ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.15.1236. Copyright (C) 2012 American Megatrends, Inc. Super IO Chip Optionen: keine Serial Port X Configuration Untermenü: siehe "Serial Port Configuration" (Seite 67) Seite 66 Beckhoff New Automation Technology CB1056... -
Seite 67: Serial Port Configuration
Change Settings Optionen: Auto / IO=3F8h; IRQ=4 / IO=3F8h; IRQ=3, ...12 / IO=2F8h; IRQ=3, ...12 / IO=3E8h; IRQ=3, ...12 / IO=2E8h; IRQ=3, ...12 Device Mode Optionen: Normal / High Speed Beckhoff New Automation Technology CB1056 Seite 67... -
Seite 68: H/W Monitor
CPU FAN Speed Optionen: keine AUX FAN Speed Optionen: keine +1.05V Optionen: keine VccCore Optionen: keine +3.3V Optionen: keine Vcc Optionen: keine +12V Optionen: keine Seite 68 Beckhoff New Automation Technology CB1056... - Seite 69 Advanced Kapitel: BIOS-Einstellungen VTR Optionen: keine Vbat Optionen: keine Beckhoff New Automation Technology CB1056 Seite 69...
-
Seite 70: Serial Port Console Redirection
│ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.15.1236. Copyright (C) 2012 American Megatrends, Inc. Console Redirection Optionen: Enabled / Disabled Console Redirection Settings Untermenü: siehe "Console Redirection Settings" (Seite 71) Seite 70 Beckhoff New Automation Technology CB1056... - Seite 71 Disabled / Enabled Resolution 100x31 Optionen: Disabled / Enabled Legacy OS Redirection Resolution Optionen: 80x24 / 80x25 Putty KeyPad Optionen: VT100 / LINUX / XTERMR6 / SCO / ESCN / VT400 Beckhoff New Automation Technology CB1056 Seite 71...
-
Seite 72: Network Stack
│ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.15.1236. Copyright (C) 2012 American Megatrends, Inc. Network Stack Optionen: Disabled / Enabled Ipv4 PXE Support Optionen: Disabled / Enabled Ipv6 PXE Support Optionen: Disabled / Enabled Seite 72 Beckhoff New Automation Technology CB1056... -
Seite 73: Cpu Ppm Configuration
Optionen: Disabled / Enabled Config TDP LOCK Optionen: Disabled / Enabled Long duration power limit Optionen: 0-255 Long duration power maintained Optionen: 1-120 Short duration power limit Optionen: 0-255 Beckhoff New Automation Technology CB1056 Seite 73... -
Seite 74: Intel(R) Gigabitnetworkconnection
Adapter PBA: Optionen: keine Chip Type Optionen: keine PCI Device ID Optionen: keine PCI Bus:Device:Function Optionen: keine Link Status Optionen: keine Factory MAC Adress Optionen: keine Seite 74 Beckhoff New Automation Technology CB1056... -
Seite 75: Nic Configuration
Version 2.15.1236. Copyright (C) 2012 American Megatrends, Inc. Link Speed Optionen: Auto Negotiated / 10Mbps Half / 10Mbps full / 100Mbps Half / 100Mbps Full Wake On LAN Optionen: Enabled / Disabled Beckhoff New Automation Technology CB1056 Seite 75... -
Seite 76: Chipset
│ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.15.1236. Copyright (C) 2012 American Megatrends, Inc. PCH-IO Configuration Untermenü: siehe "PCH-IO Configuration" (Seite 77) System Agent (SA) Configuration Untermenü: siehe "System Agent (SA) Configuration" (Seite 84) Seite 76 Beckhoff New Automation Technology CB1056... -
Seite 77: Pch-Io Configuration
PCH LAN Controller Optionen: Disabled / Enabled LAN1 MAC address Optionen: keine Wake on LAN Optionen: Disabled / Enabled Second LAN Controller Optionen: Disabled / Enabled LAN2 MAC address Optionen: keine Beckhoff New Automation Technology CB1056 Seite 77... - Seite 78 CLKRUN# Logic Optionen: Disabled SB CRID Optionen: Disabled / Enabled High Precision Timer Optionen: Disabled / Enabled Restore AC Power Loss Optionen: Power Off / Power On / Last State Seite 78 Beckhoff New Automation Technology CB1056...
-
Seite 79: Pci Express Configuration
DMI Link Extended Synch Control Optionen: Disabled / Enabled PCIe-USB Glitch W/A Optionen: Disabled / Enabled Subtractive Decode Optionen: Disabled PCI Express Root Port X Untermenü: siehe "PCI Express Settings" (Seite 80) Beckhoff New Automation Technology CB1056 Seite 79... - Seite 80 Disabled / Enabled CTO Optionen: Disabled / Enabled SEFE Optionen: Disabled / Enabled SENFE Optionen: Disabled / Enabled SECE Optionen: Disabled / Enabled PME SCI Optionen: Disabled / Enabled Seite 80 Beckhoff New Automation Technology CB1056...
- Seite 81 Auto / Gen1 / Gen2 Extra Bus Reserved Optionen: 0...7 Reserved Memory Optionen: 1...20 Prefetchable Memory Optionen: 1...20 Reserved I/O Optionen: 4 / 8 / 12 / 16 / 20 Beckhoff New Automation Technology CB1056 Seite 81...
- Seite 82 Version 2.15.1236. Copyright (C) 2012 American Megatrends, Inc. EHCI1 Optionen: Enabled EHCI2 Optionen: Enabled USB Ports Per-Port Disable Control Optionen: Disabled / Enabled USB Port #x Disable Optionen: Disabled / Enabled Seite 82 Beckhoff New Automation Technology CB1056...
- Seite 83 Azalia Optionen: Disabled / Enabled / Auto Azalia PME Optionen: Disabled / Enabled Azalia Internal HDMI Codec Optionen: Disabled / Enabled Azalia HDMI codec Port X Optionen: Disabled / Enabled Beckhoff New Automation Technology CB1056 Seite 83...
-
Seite 84: System Agent (Sa) Configuration
BDAT ACPI Table Support Optionen: Disabled / Enabled C-State Pre-Wake Optionen: Disabled / Enabled Graphics Configuration Untermenü: siehe "Graphics Configuration" (Seite 85) NB PCIe Configuration Untermenü: siehe "NB PCIe Configuration" (Seite 87) Seite 84 Beckhoff New Automation Technology CB1056... -
Seite 85: Graphics Configuration
32M / 64M ... 480M / 512M / 1024M DVMT Total Gfx Mem Optionen: 128M / 256M / MAX Gfx Low Power Mode Optionen: Disabled / Enabled LCD Control Untermenü: siehe "LCD Control" (Seite 86) Beckhoff New Automation Technology CB1056 Seite 85... - Seite 86 LCD Panel Type Optionen: VBIOS Default / 640x480 LVDS ...1920x1080 LVDS / 2048x1536 LVDS Spread Spectrum Clock Chip Optionen: Off / Hardware / Software ALS Support Optionen: Disabled / Enabled Seite 86 Beckhoff New Automation Technology CB1056...
- Seite 87 Untermenü: siehe "PEG Gen3 Root Port Preset Value for each Lane" (Seite 89) PEG Gen3 Endpoint Preset Value for each Lane Untermenü: siehe "PEG Gen3 Endpoint Preset Value each Lane" (Seite 90) Beckhoff New Automation Technology CB1056 Seite 87...
- Seite 88 Disabled / Enabled Fast PEG Init Optionen: Disabled / Enabled RxCEM Loop back Optionen: Disabled / Enabled RxCEM Loop back lane Optionen: Lane 0...15 PCIe Gen3 RxCTLEp Setting Optionen: 0...15 Seite 88 Beckhoff New Automation Technology CB1056...
- Seite 89 │ │ │ │ │ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.15.1236. Copyright (C) 2012 American Megatrends, Inc. Gen3 Root Port Preset Value for each Lane Optionen: 1..11 Beckhoff New Automation Technology CB1056 Seite 89...
- Seite 90 │ESC: Exit │ │ │ │ │ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.15.1236. Copyright (C) 2012 American Megatrends, Inc. Gen3 Endpoint Preset Value each Lane Optionen: 0..11 Seite 90 Beckhoff New Automation Technology CB1056...
- Seite 91 │ESC: Exit │ │ │ │ │ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.15.1236. Copyright (C) 2012 American Megatrends, Inc. PEG Gen3 Endpoint Hint Value each Lane Optionen: 0..11 Beckhoff New Automation Technology CB1056 Seite 91...
- Seite 92 │ │ESC: Exit │ │ │ │ │ │ │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.15.1236. Copyright (C) 2012 American Megatrends, Inc. PCIe Gen3 RxCTLEp Setting x Optionen: 0..15 Seite 92 Beckhoff New Automation Technology CB1056...
-
Seite 93: Boot
Disabled / Enabled CSM16 Module Version Optionen: keine GateA20 Active Optionen: Upon Request / Always INT9 Trap Response Optionen: Immediate / Postponed Boot mode select Optionen: Legacy / UEFI / DUAL Beckhoff New Automation Technology CB1056 Seite 93... - Seite 94 Kapitel: BIOS-Einstellungen Boot Fixed Boot Order Priorities Optionen: Reihenfolge der Boot-Devices überprüfen/ändern Boot Option Priorities Optionen: Reihenfolge der Boot-Devices überprüfen/ändern CSM Parameters Untermenü: siehe "CSM Parameters" (Seite 95) Seite 94 Beckhoff New Automation Technology CB1056...
-
Seite 95: Csm Parameters
Do not launch / UEFI only / Legacy only Launch Video OpROM policy Optionen: Do not launch / UEFI only / Legacy only Other PCI device ROM priority Optionen: UEFI OpROM / Legacy OpROM Beckhoff New Automation Technology CB1056 Seite 95... -
Seite 96: Security
Administrator Password Optionen: Eingabetaste drücken Secure Boot control Optionen: Disabled / Enabled Secure Boot Policy Untermenü: siehe "Secure Boot Policy" (Seite 97) Key Management Untermenü: siehe "Key Management" (Seite 98) Seite 96 Beckhoff New Automation Technology CB1056... -
Seite 97: Secure Boot Policy
Always Execute / Always Deny / Allow Execute / Defer Execute / Deny Execute / Query User Fixed Media Optionen: Always Execute / Always Deny / Allow Execute / Defer Execute / Deny Execute / Query User Beckhoff New Automation Technology CB1056 Seite 97... -
Seite 98: Key Management
Eingabetaste drücken Delete the KEK Optionen: Eingabetaste drücken Append an entry to KEK Optionen: Eingabetaste drücken Set DB from File Optionen: Eingabetaste drücken Get DB to File Optionen: Eingabetaste drücken Seite 98 Beckhoff New Automation Technology CB1056... - Seite 99 Eingabetaste drücken Get DBX to File Optionen: Eingabetaste drücken Delete the DBX Optionen: Eingabetaste drücken Append an entry to DBX Optionen: Eingabetaste drücken Install Factory Defaults Optionen: Eingabetaste drücken Beckhoff New Automation Technology CB1056 Seite 99...
-
Seite 100: Save & Exit
Restore Defaults Optionen: Eingabetaste drücken Save as User Defaults Optionen: Eingabetaste drücken Restore User Defaults Optionen: Eingabetaste drücken Boot Override Optionen: Eingabetaste drücken IBA GE Slot 00C8 v1381 Optionen: keine Seite 100 Beckhoff New Automation Technology CB1056... -
Seite 101: Bios-Update
Board und für genau diese Boardversion herausgegeben wurde. Wenn eine ungeeignete Datei verwendet wird, dann führt dies unweigerlich dazu, dass das Board anschließend nicht mehr startet. Beckhoff New Automation Technology CB1056 Seite 101... -
Seite 102: Mechanische Zeichnung
Kapitel: Mechanische Zeichnung Leiterplatte: Bohrungen 5 Mechanische Zeichnung 5.1 Leiterplatte: Bohrungen Seite 102 Beckhoff New Automation Technology CB1056... -
Seite 103: Leiterplatte: Pin-1-Abstände
Leiterplatte: Pin-1-Abstände Kapitel: Mechanische Zeichnung 5.2 Leiterplatte: Pin-1-Abstände Die folgende Zeichnung wird insbesondere für die Anfertigung von Prüfadaptern benötigt. Beckhoff New Automation Technology CB1056 Seite 103... -
Seite 104: Leiterplatte: Die Center
Aus der folgenden Zeichnung sind die Mittelpunktskoordinaten folgender Elemente zu entnehmen: 1) CPU und PCH, 2) Bohrlöcher für die Kühlkörper und 3) IO-Stecker der Rückwandblende. INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Seite 104 Beckhoff New Automation Technology CB1056... -
Seite 105: Technische Daten
9 bis 500Hz, 10m/s Versand: 5 bis 9Hz, 3,5mm Amplitude 9 bis 500Hz, 10m/s , für verpackte Boards CHTUNG Die Angaben zu Stoß- und Vibrationsfestigkeit beziehen sich auf das reine Motherboard ohne Kühlkörper, Speicherriegel, Verkabelungen usw. Beckhoff New Automation Technology CB1056 Seite 105... -
Seite 106: Thermische Spezifikationen
Es liegt im Verantwortungsbereich des Endkunden, dass die Die-Temperatur des Prozessors 100°C nicht überschreitet! Eine dauerhafte Überhitzung kann das Board zerstören! Für den Fall, dass die Temperatur 100°C überschreitet, muss die Umgebungstemperatur reduziert werden. Unter Umständen muss für eine ausreichende Luftzirkulation Sorge getragen werden. Seite 106 Beckhoff New Automation Technology CB1056... -
Seite 107: Support Und Service
Beckhoff-Support Kapitel: Support und Service 7 Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff-Produkten und -Systemlösungen zur Verfügung stellt. 7.1 Beckhoff-Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff-Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... - Seite 108 Anhang: Post-Codes Seite 108 Beckhoff New Automation Technology CB1056...
-
Seite 109: Anhang: Post-Codes
POST-Codes wird in dem Dokument "Aptio™ 4.x Status Codes" von American Megatrends® erläutert, das auf der Webseite http://www.ami.com erhältlich ist. Zusätzlich werden die folgenden OEM-POST-Codes ausgegeben: Beschreibung Code BIOS-API gestartet PCA9535 gestartet PWRCTRL-Firmware gestartet Beckhoff New Automation Technology CB1056 Seite 109... - Seite 110 Anhang: Post-Codes Seite 110 Beckhoff New Automation Technology CB1056...
-
Seite 111: Anhang: Ressourcen
BIOS-Setup zu reservieren. Auf der PCI-Seite ist die Exklusivität nicht gegeben und auch nicht möglich. Funktion Adresse IRQ0 Timer IRQ1 PS/2 Tastatur IRQ2 (9) COM3 IRQ3 COM1 IRQ4 COM2 IRQ5 COM4 IRQ6 IRQ7 IRQ8 IRQ9 IRQ10 IRQ11 Beckhoff New Automation Technology CB1056 Seite 111... -
Seite 112: Pci-Devices
Komponente auf dem Motherboard gar nicht vorhanden ist. Funktion Adresse 10-11 Standard-Slave-Adresse 40-41 GPIO 60-61 Reserviert vom BIOS 70-73 POST-Code Output 88-89 Vom BIOS definierte Slave-Adresse A0-A1 DIMM 1 A2-A3 DIMM 2 A4-AF Reserviert vom BIOS B0-BF Reserviert vom BIOS Seite 112 Beckhoff New Automation Technology CB1056... - Seite 113 Anhang: Ressourcen Funktion Adresse D2-D3 Clock Beckhoff New Automation Technology CB1056 Seite 113...
