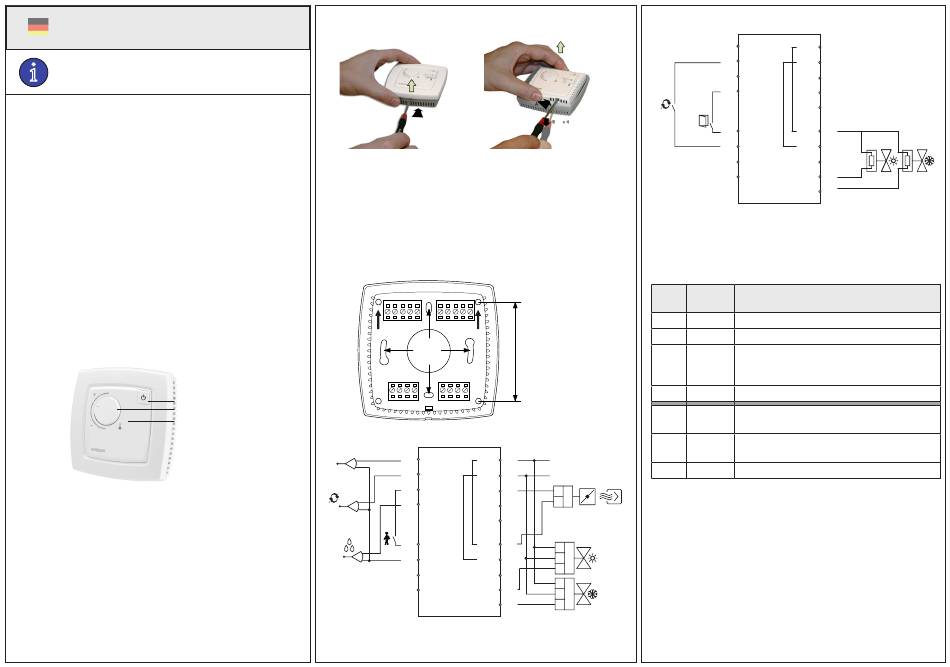

ANLEITUNG
DE
REGIO RC-O
i
Diese Anleitung vor Installation und Verdrahtung
des Produktes bitte durchlesen
Raumregler
Der RC-O ist ein Raumregler aus der Regio Mini-Reihe, der für die
Heiz- und Kühlregelung in einem Zonenregelsystem geeignet ist. Die
Montage erfolgt direkt an die Wand oder an eine Anschlussdose. Der
Regler hat keinen Kommunikationsanschluss.
Technische Daten
Versorgungsspannung
18...30 V AC, 50...60 Hz
Leistungsaufnahme
2,5 VA
Umgebungstemperatur
0...50 °C
Umgebungsfeuchte
Max. 90 % rF
Lagerungstemperatur
-20...+70 °C
Eingebauter Temperaturfühler NTC-Typ, Bereich 0...50 °C,
Genauigkeit +/- 0,5 °C bei 15...30 °C
Ein- und Ausgänge
Siehe Anschluss-Abbildungen und
Tabelle unten
Anschlussklemmen
Lift-Typ für Kabelquerschnitte
bis 2,1 mm
2
Schutzart
IP20
Material, Gehäuse
Polykarbonat, PC
Gewicht
110 g
Maße
95 x 95 x 31 mm
Präsenztaste
Sollwert-Drehknopf
LED
Montage
Der Regler muss an einem Ort montiert werden, an dem eine für den
Raum repräsentative Temperatur herrscht. Eine geeigneter Ort dafür
wäre in ca. 1,6 m Höhe über dem Boden an einer Stelle mit ungehin-
derter Luftzirkulation.
Lösen Sie den Rahmen, indem Sie den Verschlusshaken an der
Unterseite des Gehäuses mit einem Schraubendreher eindrücken.
Siehe Abb. 1.
Lösen Sie danach die Elektronik heraus, indem Sie den Schrauben-
dreher in die viereckigen Aussparungen schieben und gegen die
Kante des Sockels drücken. Siehe Abb. 2.
Hinweis: Bitte vorsichtig sein, damit die Elektronik nicht vom Schrau-
bendreher beschädigt wird.
Abb.1
Abb. 2
Der Sockel mit Klemmen hat mehrere Befestigungsbohrungen. Wählen
Sie für die Montage die gewünschten Befestigungsbohrungen (siehe
Abb. 3) und befestigen Sie den Sockel so an der Wand oder auf der
Wanddose, dass die Pfeilmarkierungen nach oben gerichtet sind. Ziehen
Sie die Schrauben nicht zu fest an!
Bei aufputzmontierten Kabeln müssen Sie die geeigneten Löcher ent-
sprechend den Markierungen am Sockel herausbrechen.
10 11 12 13 14
20 21 22 23 24
UP
UP
60
30 31 32 33
40 41 42 43
Abb. 3. Sockel mit Montagealternativen und Position der Klemmen
(Maße in mm).
°C
30
AI1
G
31
UI1
G0
32
DI1
DO1
°C
33
DI2/CI
-
-
40
+C
GDO
41
AGnd
G0
42
-
-
43
-
UO1
UO2
Abb. 4. Anschlussplan für RC-O
RC-O
Abb. 5. Alternativer Anschluss für Klemme 31, UI1 und Klemme 33,
DI2/CI, Klemme 23, UO1 und Klemme 24, UO2.
Siehe Tabelle 1 unter den Einstellungen. (WE) = Werkseinstellung.
Tabelle 1. E/A-Anschlussklemmen
Klem-
me
10
11
68
12
13-14
20
21
10
24 V AC
22
11
12
G0
G
13
14
20
G
21
G0
Y
22
G
23
G0
24
Y
30
AI1
G
10
31
UI1
G0
11
32
DI1
DO1
12
33
DI2/CI
-
13
-
14
40
+C
GDO
20
41
AGnd
G0
21
42
-
-
22
43
-
UO1
23
UO2
24
Bezeich-
Funktion
nung
G
Versorgungsspannung 24 V AC
G0
Versorgungsspannung 0 V
DO1
Für Zwangslüftung. 24 V AC-Ausgang, max. 0,5 A.
Ein 24 V AC-Stellantrieb wird zwischen Klemme 12
und Klemme 20 (GDO) angeschlossen.
Keine Funktion
GDO
24 V AC Spannung, gemeinsam für DO. Intern
mit Klemme 10 (G) verbunden.
G0
0 V Spannung, gemeinsam für UO. Intern mit
Klemme 11 (G0) verbunden.
Keine Funktion
