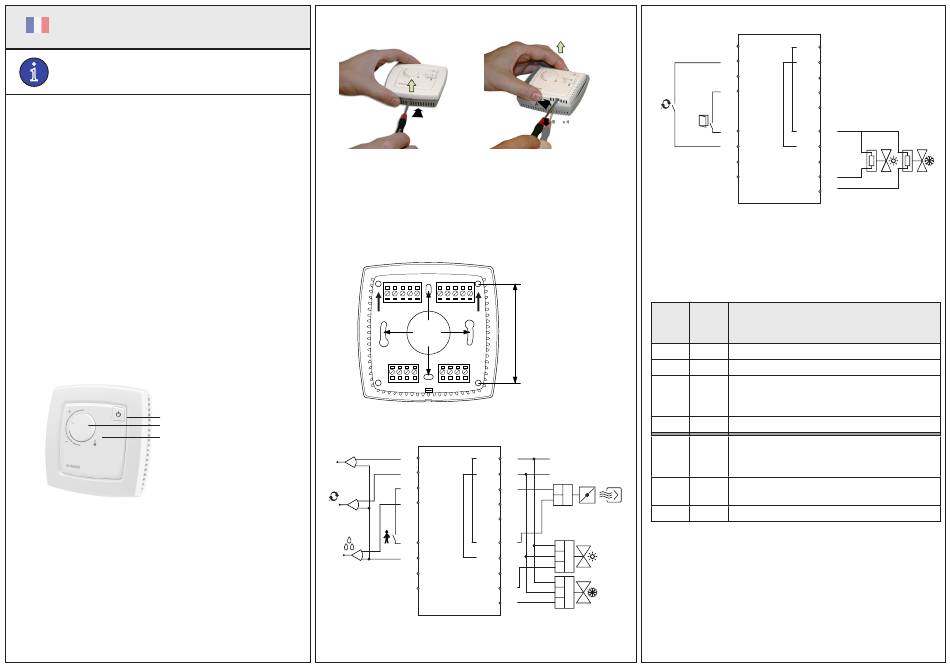

REGIO RC-O
i
Veuillez lire cette instruction avant de procéder
à l'installation et au raccordement de l'appareil.
Régulateur d'ambiance
RC-O est un régulateur d'ambiance de la gamme Regio Mini qui
permet de réguler le chauffage et le refroidissement dans les systè-
mes de contrôle de zones. Il peut être monté directement sur le mur
ou dans une boîte d'encastrement. Ce modèle n'a pas de port de
communication.
Caractéristiques techniques
Tension d'alimentation 18...30 V AC, 50...60 Hz
Puissance consommée 2,5 VA
Température ambiante 0...50 °C
Humidité ambiante Max. 90 %HR
Température de stockage -20...+70 °C
Sonde de temp. intégrée NTC, plage de mesure 0...50 °C, préci-
sion +/-0,5 °C pour 15...30 °C
Entrées et sorties Voir les schémas de connexion et les
tableaux ci-après.
Bornes de raccordement Pour câble avec une section de 2,1 mm
Indice de protection IP20
Matière, boîtier Polycarbonate, PC
Poids 110 g
Dimensions 95 x 95 x 31 mm
Bouton de présence
Bouton de réglage de la consigne
LED
Installation
Monter le régulateur dans un endroit représentatif de la température
dans la pièce et qui ne présente pas d'obstacle à la libre circulation de
l'air. La hauteur de montage est de 1,6 m au dessus du sol.
Pour retirer le socle du régulateur, utiliser un tournevis et appuyer sur
la languette située à la base de l'appareil (voir figure 1).
Dégager ensuite la partie électronique à l'aide des quatre encoches.
Glisser le tournevis dans une des encoches et faire levier contre le
bord du socle (voir figure 2).
Note : Attention à ne pas endommager la carte électronique avec le
tournevis.
Figure 1
Le socle du régulateur est composé de plusieurs bornes de raccordement
ainsi que de plusieurs trous de fixation (entraxe 60 mm). Visser le socle
au mur ou dans la boîte d'encastrement de sorte que les flèches pointent
vers le haut (voir figure 3) . Attention à ne pas serrer les vis trop fort.
Pour le câblage apparent, utiliser les embouts perforables.
10 11 12 13 14 20 21 22 23 24
UP
2 60
30 31 32 33 40 41 42 43
Figure 3. Socle et emplacement des bornes de connexion (dimen-
sions en mm).
°C
30 AI1
31 UI1
32 DI1
°C
33 DI2/CI
40 +C
41 AGnd
42 -
43 -
Figure 4. Schéma de connexion de RC-O
RC-O
Figure 2
Voir le tableau 1 pour les raccordements. (RU) indique le réglage
usine.
Tableau 1. Bornes de raccordement des E/S.
UP
68
G 10
24 V AC
G0 11
DO1 12
G0
G
- 13
- 14
GDO 20
G
G0 21
G0
Y
- 22
G
UO1 23
G0
UO2 24
Y
30 AI1 G 10
31 UI1 G0 11
32 DI1 DO1 12
33 DI2/CI - 13
- 14
40 +C GDO 20
41 AGnd G0 21
42 - - 22
43 - UO1 23
UO2 24
Figure 5. Autres connexions possibles pour les bornes 31 (UI1), 33
(DI2/CI), 23 (UO1) et 24 (UO2).
Borne Dési- Fonction
gna-
tion
10 G Alimentation 24 V AC
11 G0 0 V (Neutre)
12 DO1 Pour la ventilation forcée. Sortie 24 V AC, max
0,5 A. Un actionneur 24 V AC est connecté entre
les bornes 12 et 20 (GDO).
13-14 Aucune fonction
20 GDO Sortie 24 V AC commune à toutes les sorties
digitales (DO). Connectée en interne à la borne
10 (G).
21 G0 0 V commun aux sorties universelles (UO).
Connecté en interne à la borne (G0).
22 Aucune fonction
