Steuerungen und MB-Version
Alle Geräte können mit einer breiten Palette an Steuerungen geliefert werden, wodurch die Bedienung eines
einzelnen oder mehrerer Geräte mit dem Kommunikationsprotokoll Modbus RTU - RS 485 ermöglicht wird. Geräte
können nach der Master-/Slave-Logik (bis zu 20 Geräte) oder über Supervisory-Komponenten bedient werden. Das
System besteht aus einer MB-Platte und einer Reihe an Steuerungen, wie der IR-MB-Steuerung zur Wandmontage,
der RT03-A-Infrarot-Fernsteuerung und der TODS-Multifunktionssteuerung.

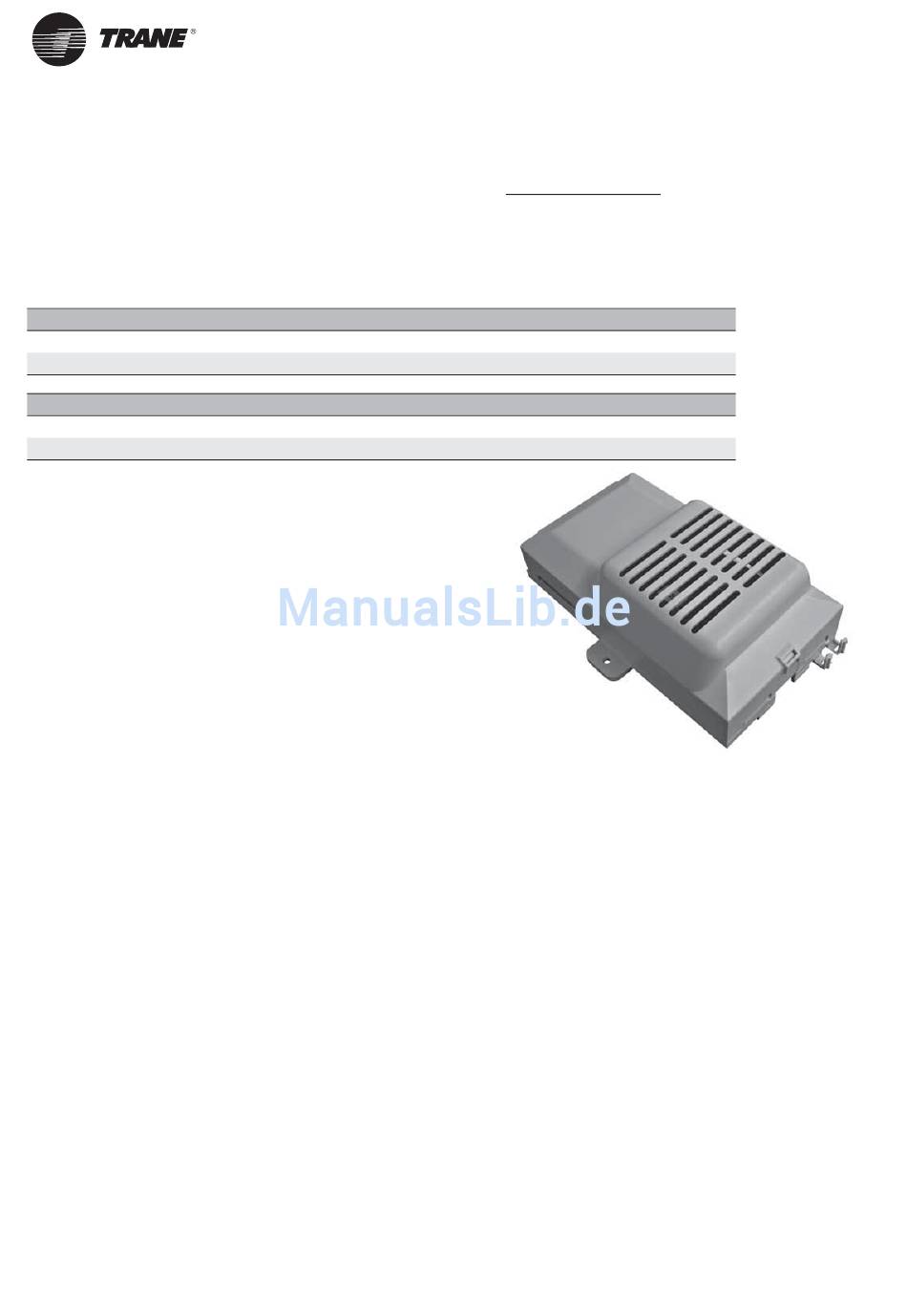

MB-Elektronikplatine
DFS: MB-Elektronikplatine auf dem Gerät angebracht
DFS: MB-Elektronikplatine mit separater Verpackung
DFE: MB-Elektronikplatine auf dem Gerät angebracht
DFE: MB-Elektronikplatine mit separater Verpackung
Die MB-Elektronikplatine, auf der internen Einheit des Ventilatorkonvektors
zu montieren, kann unterschiedliche Funktionen und Anpassungsmodi
ausführen, um die Installationsanforderungen zu erfüllen. Die Modi
werden durch die Einstellung der Konfi gurationskippschalter auf
der Platine ausgewählt.
• 2/4-Rohr-System.
• Ventilator EIN-/AUS-Thermostat-Steuerung.
• Ventil-EIN-/AUS-Thermostat-Steuerung und kontinuierliche
Lüftung.
• Ventil und simultane Lüftung EIN-/AUS-Thermostat-Steuerung.
• Ventilatorbedienungssteuerung hängt von der Registertemperatur
ab (Abschalt-T3-Sonde verbaut), kann nur im Heiz- oder Heiz-und-
kühl-Modus aktiviert werden.
• Automatischer Schalter für Betriebsmodus über T2-Wassersonde (optional)
im 2-Rohr-System angewandt.
• Saisonale Umschaltung über Remote-Kontakt.
• EIN/AUS der Gebläseregister über Remote-Kontakt (Fenster- oder Uhrkontakt).
• Elektrolufterhitzer-Regelung.
Durch Aktivierung der Abschalt-T3-Sondenfunktion wird der Ventilator im Winter angehalten, wenn die
Registertemperatur weniger als 32 °C beträgt, und gestartet, wenn die Temperatur 36 °C beträgt. Im Sommermodus
wird der Ventilator angehalten, wenn die Temperatur im Register 22 °C überschreitet, und gestartet, wenn sie unter
18 °C fällt.
Die folgenden Verbindungen befi nden sich auf der Netzplatine:
• Empfänger für Infrarot-Fernsteuerung.
• IR-MB-Steuerung an der Wand.
• RS 485-Serienverbindung zur Verwaltung mehrerer Ventilatorkonvektoren in Master-/Slave-Konfi guration
oder zur Erstellung eines Supervisory-Netzwerks.
50
Beschreibung
Beschreibung
Identifi kation
MB-M
MB-A
Identifi kation
MB-ECM-M
MB-ECM-A
UNT-PRC025B-DE
