Elektropläne befi nden sich im Installations-, Bedienungs- und Wartungshandbuch.

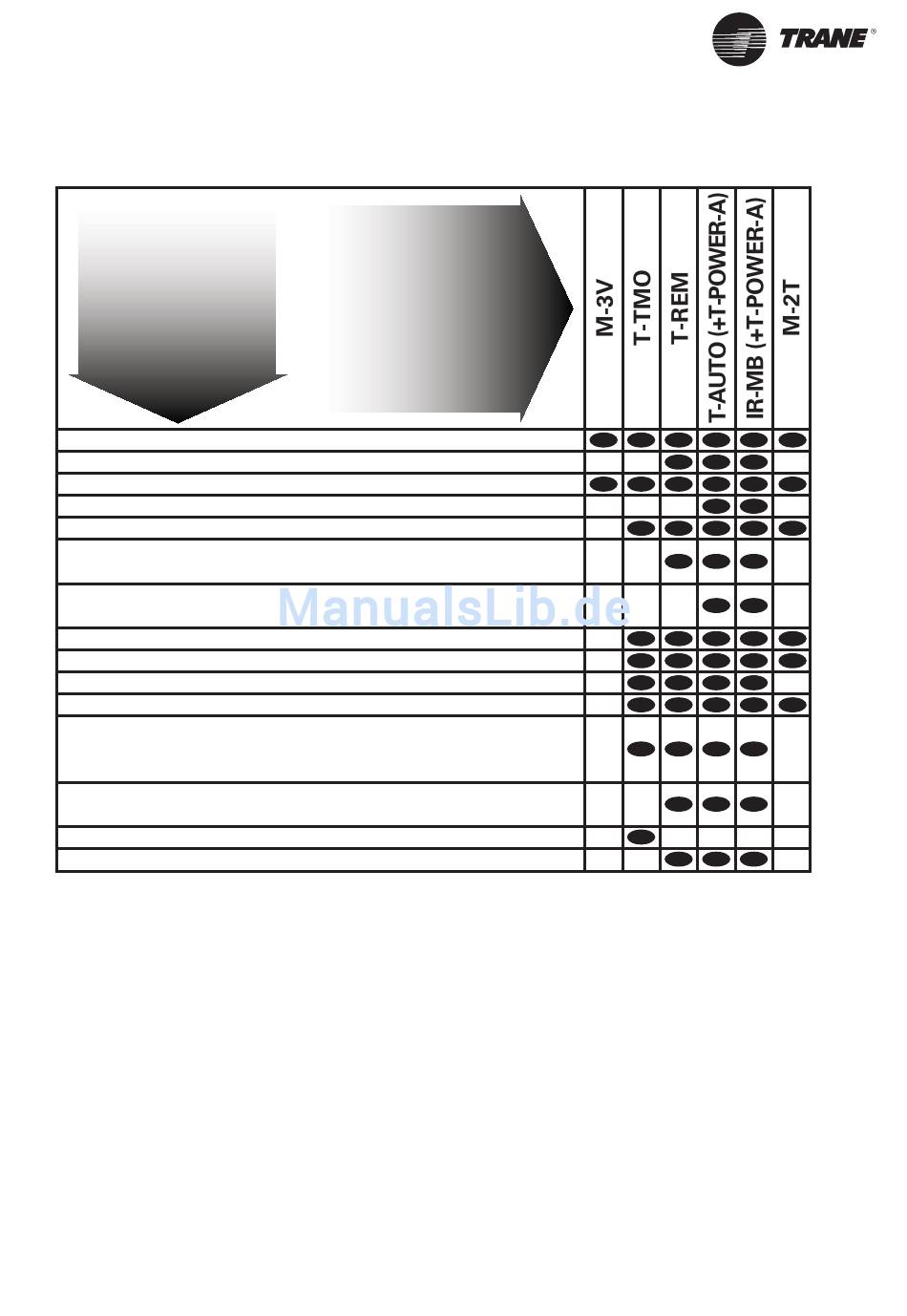

STEUER- UND
REGELSYSTEM
BETRIEB
EIN-AUS-Schalter
EIN-AUS-Schalter für Elektroluftheizer
Manuelle Drehzahlregelung (3 Stufen)
Manuelle/automatische Drehzahlregelung (3 Stufen)
Sommer-/Winter-Schalter
Zentraler Remote-Sommer-/Winter-Schalter
oder über einen automatischen Wechsel auf der Wasserleitung
Automatischer Sommer-/Winter-Schalter mit neutraler Zone für
4-Rohr-Installation mit 2 Ventilen
Raumthermostat zur Gebläsesteuerung (EIN-AUS)
Raumthermostat für Einzelventilsteuerung (2-Rohr-Installation)
Raumthermostat für Zweiventilsteuerung (4-Rohr-Installation)
Gleichzeitige Thermostatsteuerung der Ventile und des Ventilators
Raumthermostat für Kühlwasserventil- (SOMMER)
und Elektroluftheizer (WINTER) - Steuerung
(im Winter funktioniert nur der Heizer)
Raumthermostat für Ventilator- und Elektroheizersteuerung
(4-Rohr-Installation und Elektroheizer)
Installation des bimetallischen Niedertemperatur-Abschaltthermostats (TMM)
Installation des elektronischen Niedertemperatur-Abschaltthermostats (LTCO)
Elektronische Steuerungen
Die DFS-Geräte können mit den oben liegenden Fernsteuerungen bedient werden; in der Standardversion lauten die
Motordrehzahlen in Verbindung mit dem Hauptanschlussklemmblock:
- für die Größen 1, 2 und 3 sind die Motorgeschwindigkeiten 2, 3 und 4 verbunden, während die Leitungen für
Geschwindigkeiten 1 und 5 mit einem zweipoligen Unterstützungsklemmenblock verbunden sind.
- für Größe 4 sind die Motorgeschwindigkeiten 1, 2 und 3 verbunden, während die Leitungen für die
Geschwindigkeiten 4 und 5 mit einem zweipoligen Unterstützungsklemmenblock verbunden sind.
UNT-PRC025B-DE
Steuer- und Regelfunktionen
STEUER- UND
REGELSYSTEM
IDENTIFIKATION
43
