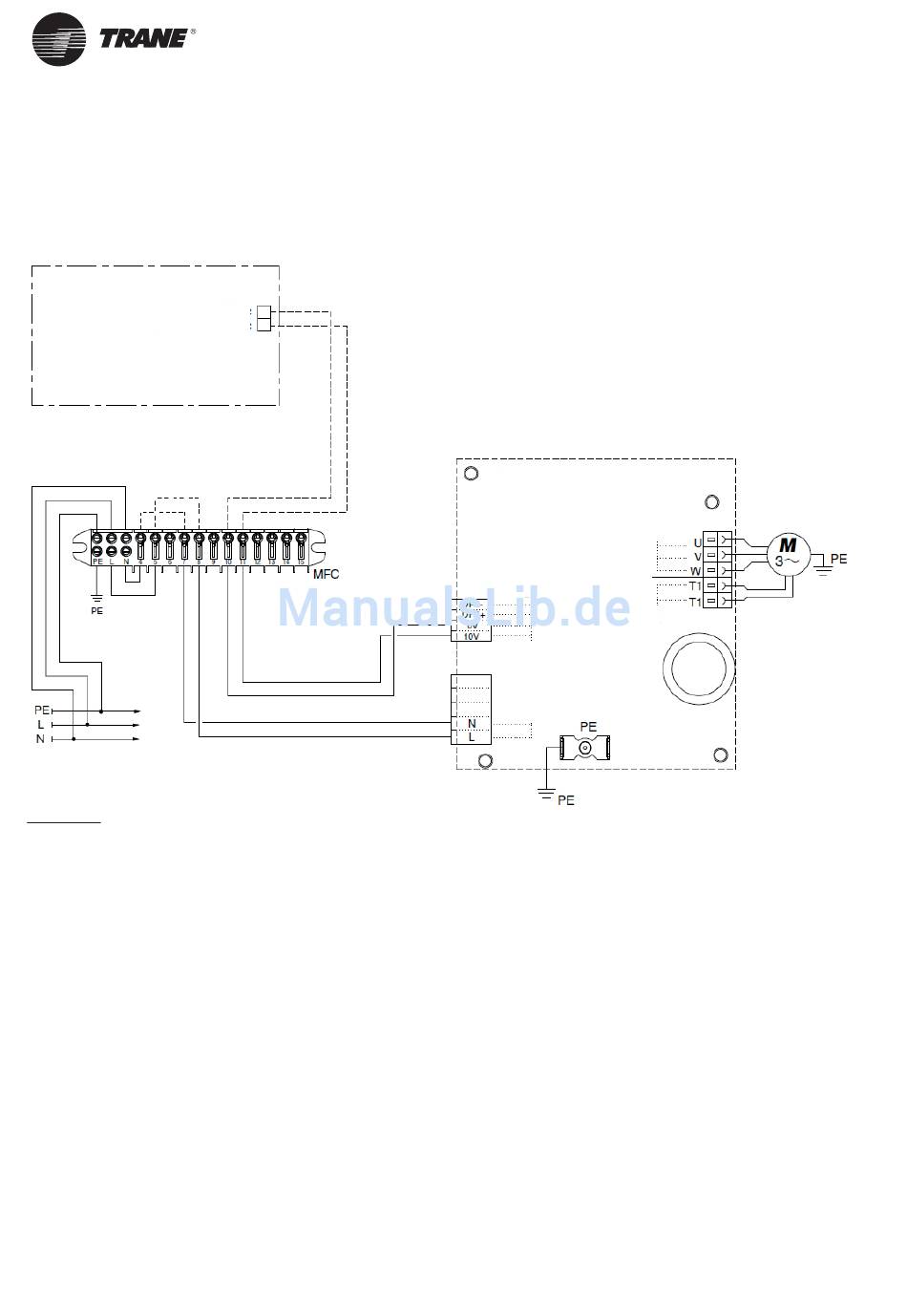

Reglerverkabelung

Das 1-10-V-Gleichstromsignal für diese Ventilatorkonvektorenkonfi guration, das den Drehzahlregler steuert, muss
von einem Steuermodul mit folgenden Signaleigenschaften kommen:
• Impendanz < 100 Ω
• Maximale Drehzahl 10Vdc;
• Ventilator AUS mit V < 0,9Vdc.
REGLER
Impendanz < 100 Ω
Signal 0,3/13 V
Ventilator AUS mit V < 0,9 Volt
Maximaldrehzahl 10 Volt
LEGENDE:
BLAC = Leiterplatte des Wechselrichters
44
0Vdc
10Vdc
M = Elektromotor
ECM
-BLAC-Platine
Motorventilatoranschluss
Digitale Fehlersignale
Thermale
Schutzverbindung des
Motorventilators
0-10Vdc-
Eingangssignal
ECM-
Platinenstromversorgung
STEUERMODUL = Steuermodul
UNT-PRC025B-DE
