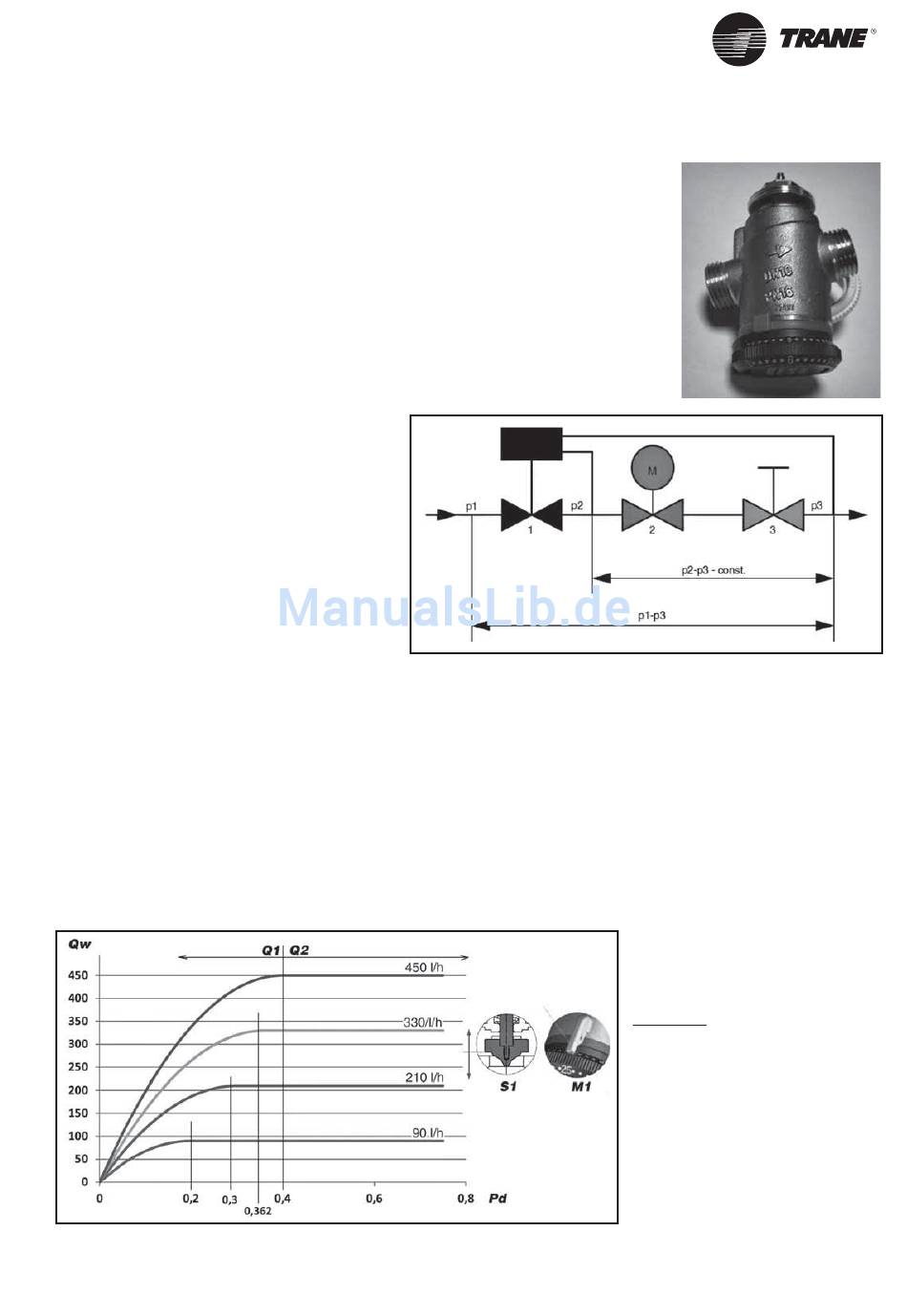

Abgleichventile unabhängig vom Betriebsdruck
• Das Abgleichventil und ein 2-Wege-Ventil ermöglichen unabhängig vom
Betriebsdruck eine autonome Regulierung des Wasserdurchfl usses und die
Steuerung des Durchfl usses durch einen elektrothermischen EIN-AUS-Stellantrieb.
• Mit dem Abgleichventil kann das Hydrauliksystem durch Bereitstellung des
benötigten Wasserdurchfl usses für jeden Ventilatorkonvektor abgeglichen und sogar
unter Teillast aufrechterhalten werden.
• Eine unter dem Ventil angebrachte, skalierte Ringmutter ermöglicht die Festlegung
der Durchfl ussmenge und das Ablesen der festgelegten Menge.
Ventilbetätigungslogik
• "p1" ist der Eingangsdruck des Ventils.
• "p3" ist der Ausgangsdruck.
• "p2" ist der Aktivierungsdruck für
die Ventilmembrane, wodurch der
Differenzdruck "p2" – "p3" auf einem
konstanten Wert gehalten werden
kann, sodass eine festgelegte
Wasserdurchfl ussmenge garantiert werden
kann.
Der Mindestdifferenzdruck "p1" – "p3",
der die Einhaltung der festgelegten
Wasserdurchfl ussmenge garantieren soll,
kann in den Diagrammen auf Seite 22 abgelesen werden. Dieser Faktor ist zur Ausmessung von Betriebsdruckabfall
und Förderdruck essenziell.
Die Durchfl ussmenge ist nur dann konstant, wenn der Ventildruckabfall höher als der angezeigte Wert ist.
Mindestbetriebsdifferenzdruck
Der Mindestbetriebsdifferenzdruck und der Druckabfall des Abgleichventils müssen zur Ausmessung der
Systempumpen mit einberechnet werden.
Die Durchfl ussmenge ist konstant, wenn der Druckabfall höher ist als in den Diagrammen auf Seite 22 angegeben.
Im folgenden Diagramm fi nden Sie ein Beispiel für die Durchfl ussmengentendenz gemäß dem Druckabfall und der
erforderlichen Kalibrierung.
UNT-PRC025B-DE
Beispiel DN 10 Modell
Zubehör
LEGENDE:
Qw = Wasserdurchfl ussmenge
Pd = Mindestdifferenzdruck "p1" –
"p3" (bar)
Q1 = Bereich mit nicht konstantem
Wasserdurchfl uss
Q2 = Bereich mit konstantem
Wasserdurchfl uss
S1 = Position des
Ableichventilstempels
M1 = Position des Knopfes
