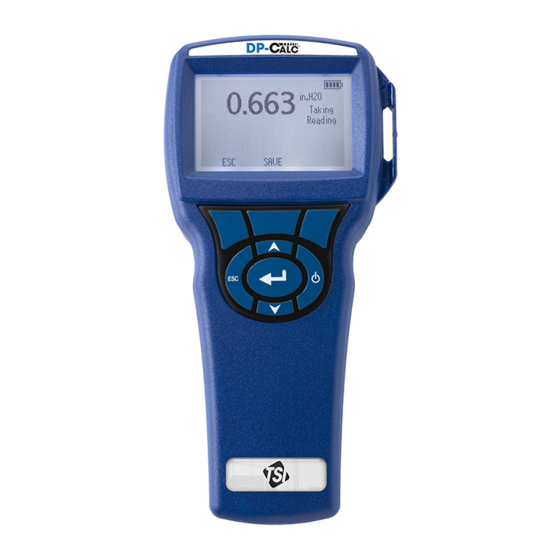

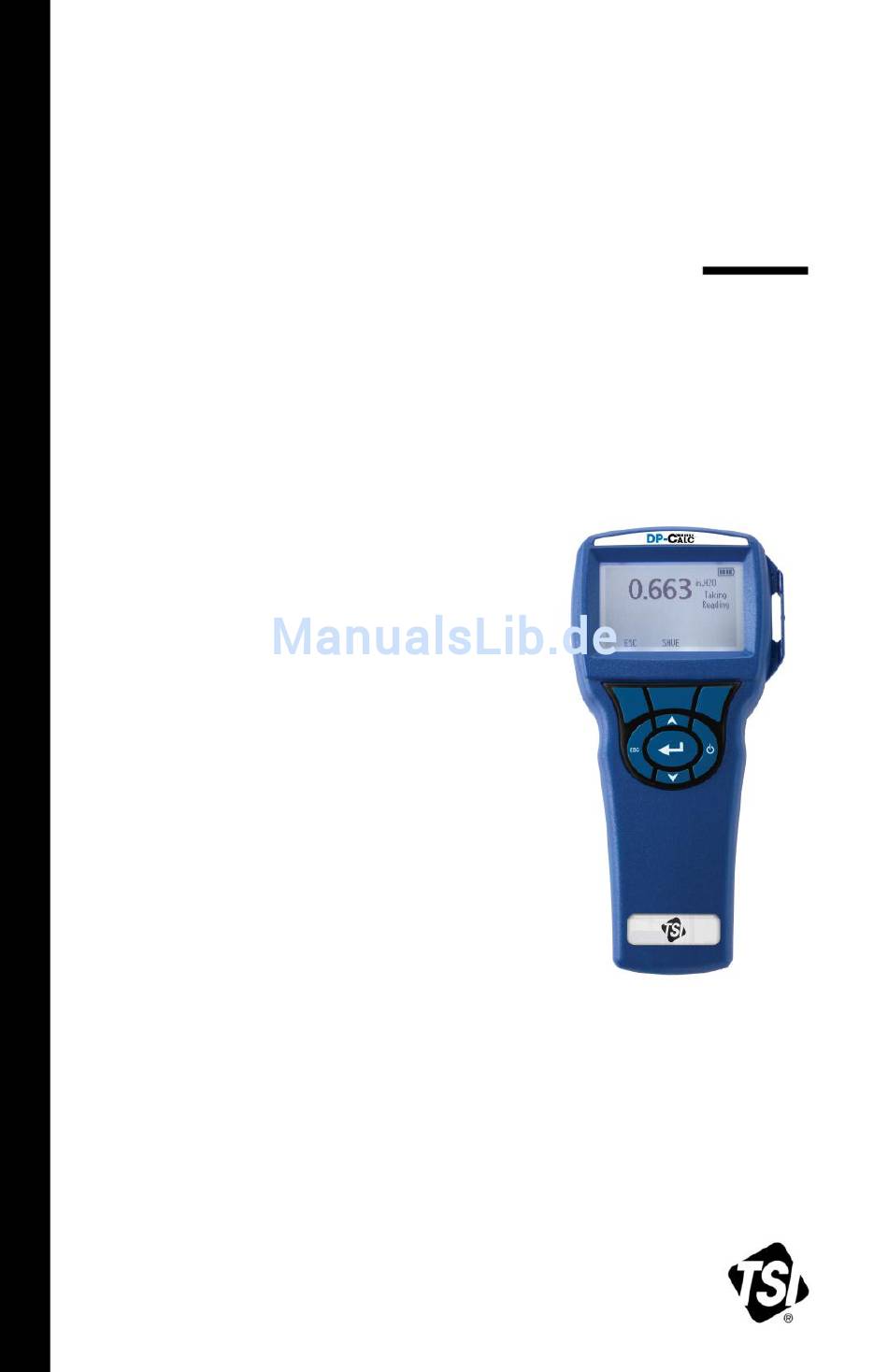

- Seite 1 DP-CALC™ MIKROMANOMETER MODELL 5825 BEDIENUNGS- UND WARTUNGSANLEITUNG P/N 6001121, REV. E 2014...
-
Seite 3: Beschränkung Der Gewährleistung Und Haftung
Copyright TSI Incorporated / 2007-2014 / Alle Rechte vorbehalten. Adresse TSI Incorporated / 500 Cardigan Road / Shoreview, MN 55126 / USA Fax-Nr. (651) 490-3824 BESCHRÄNKUNG DER GEWÄHRLEISTUNG UND HAFTUNG (gültig ab April 2014) (Für länderspezifische Bedingungen, die außerhalb der USA gelten, besuchen Sie bitte unsere Website www.tsi.com.) - Seite 4 TSI, haben wir eine Wartungsvereinbarung entwickelt, um uns sofort um etwaig auftretende Probleme zu kümmern. Bei Störungen wenden Sie sich bitte an den Händler in Ihrer Nähe oder rufen Sie den TSI-Kundendienst unter Tel. (800) 874-2811 (USA) oder (1) 651-490-2811 (international) an.
-
Seite 5: Inhaltsverzeichnis
INHALT KAPITEL 1 AUSPACKEN UND IDENTIFIZIEREN DER TEILE ..1 KAPITEL 2 VORBEREITUNG ............3 Stromversorgung des Modells 5825 ..........3 Batterien einsetzen ..............3 AC-Netzteil (Option) ..............3 Anschluss an einen PC ..............3 KAPITEL 3 BEDIENUNG ..............5 Tastenfunktionen ................ -
Seite 7: Kapitel 1 Auspacken Und Identifizieren Der Teile
Auspacken und Identifizieren der Teile Instrument und Zubehör vorsichtig aus dem Verpackungsbehälter entnehmen. Die einzelnen Teile mit der Bestandteilliste in der folgenden Komponentenliste vergleichen. Falls Teile fehlen oder beschädigt sind, sofort TSI benachrichtigen. 1. Tragekoffer 2. Messgerät 3. Drucksondenspitze 4. Druckschlauch 5. -
Seite 9: Kapitel 2 Vorbereitung
Kapitel 2 Vorbereitung Stromversorgung des Modells 5825 Der DP-Calc Mikromanometer kann entweder mit vier AA Batterien oder einem zusätzlich erhältlichen AC-Netzteil betrieben werden. Batterien einsetzen Vier AA Batterien, wie auf der Innenseite des Batteriefachs gezeigt, einsetzen. Das Modell 5825 kann entweder Alkali- oder aufladbare NiMH Batterien verwenden. -
Seite 11: Kapitel 3 Bedienung
Kapitel 3 Bedienung Tastenfunktionen Modell 5825 wird durch Drücken der EIN/AUS-Taste EIN/AUS-Taste ein- oder ausgeschaltet. Beim Einschalten zeigt die Anzeige folgende Daten an: Modellnummer, Fabriknummer, der Software Version, Datum. ) Die Pfeiltasten ( werden zum Scrollen Pfeiltasten ( durch verschiedene Möglichkeiten beim Einstellen eines Parameters verwendet. -
Seite 12: Menüs
Die Zeitkonstante ist eine Zeitperiode, über Zeitkonstante die der Mittelwert errechnet wird. Sie wird zum Dämpfen der Anzeige verwendet. Falls die Luftströme stark fluktuieren, bremst eine längere Zeitkonstante diese Fluktuationen ab. Die Anzeige wird in jeder Sekunde aktualisiert, aber der angezeigte Wert ist der Durchschnittswert während der letzten Zeitkonstantenperiode. -
Seite 13: Setup Der Volumenstrommessung
Diffusoren oder Luftstromeinheiten mit Druckabgriffen anhand der Druckanschlüsse und K-Faktoren des Geräts. Die K-Faktoren werden vom Hersteller der Diffusoren oder Lufstromeinheiten bereitgestellt. Weitere Informationen finden Sie unter Anwendungshinweis TSI-114. Es können bis zu 5 K-Faktoren zur schnellen Verwendung am Einsatzort einprogrammiert warden. ... -
Seite 14: Messdatenlog
MESSDATENLOG Messungen Die aufzuzeichnenden Messungen sind von den Messungen auf der Anzeige unabhängig und müssen daher unter Messdatenlog Messungen ausgewählt werden. Bei Auswahl der Einstellung EIN werden die Messungen gespeichert. Bei Auswahl der Einstellung ANZEIGE werden die Messungen gespeichert, wenn diese auf der Hauptanzeige sichtbar sind. -
Seite 15: Logdat2 Tm Downloading Software
LogDat2 Downloading Software Das Modell 5825 wird mit der LogDat2 Downloading Software ausgeliefert, die dem Benutzer maximale Flexibilität und Leistung bietet. Installieren Sie diese Software auf Ihrem Rechner, befolgen Sie hierzu die Anweisungen auf dem Aufdruck der LogDat2-Software. Um die Daten vom Modell 5825 herunterzuladen, schließen Sie das mitgelieferte USB-Schnittstellenkabel an das Modell 5825 und an den USB-Port des Rechners an. -
Seite 17: Kapitel 4 Wartung
Das Modell 5825 benötigt sehr wenig Wartung. Neukalibrierung Zum Erhalten der hohen Meßgenauigkeit empfiehlt TSI das Modell 5825 jährlich zur Kalibrierung einzuschicken. Treten Sie mit TSI oder mit einem örtlichen TSI-Vertreter in Verbindung, um einen Termin für die Kalibrierung zu reservieren und eine Rücksendegenehmigungsnummer (RMA) zu bekommen. -
Seite 19: Kapitel 5 Fehlerbehebung
Empfehlungen zur Behebung der beim Modell 5825 möglichen Problemen aufgeführt. Für jedes hier nicht aufgeführte Problem und für jedes Problem, das durch die empfohlenen Maßnahmen nicht behoben werden können, bitte Verbindung mit TSI aufnehmen. Tabelle 5-1: Fehlersuche beim Modell 5825 Symptom Mögliche Ursachen... - Seite 20 WARNHINWEIS! Die Sonde sofort aus hohen Temperaturzonen entfernen: die intensive Hitze kann den Sensor beschädigen. Die Betriebstemperaturgrenzen sind unter Anhang A, Technische Daten angegeben. Der Drucksensor ist geschützt für Drücke bis 7 psi (48kPa oder 360 mmHg). Bei höheren Drücken kann der Sensor zerbersten! Chapter 5...
-
Seite 21: Anhang A Technische Daten
Anhang A Technische Daten Die unangekündigte Änderung von technischen Daten bleibt vorbehalten. Statischer Druck / Differenzdruck: Bereich -28,0 bis +28,0 mmHg (-15 bis +15 Zoll H O, -3735 bis +3735 Pa) Genauigkeit: ±1% des Messwertes ±1 Pa (±0,01 mmHg, ±0,005 Zoll H Auflösung: 0,1 Pa (0,01 mmHg, 0,001 Zoll H... - Seite 22 Außenmaße des Geräts: 8,4 cm 17,8 cm 4,4 cm (3,3 Zoll 7,0 Zoll 1,8 Zoll) Gewicht: Gewicht mit Batterien: 0,36 kg (0,8 lb) Stromversorgung: Vier AA-Batterien (eingeschlossen) oder AC-Netzteil (Option) 7,2 VDC, 300 mA, 4-18 Watt (Eingangsspannung und Eingangsfrequenz je nach Adapter unterschiedlich) Überdrucksbereich = 7 psi , 360 mmHg, 48 kPa (190 Zoll H Geschwindigkeitsmessungen unterhalb von 5 m/s (1000 ft/min) werden nicht...
