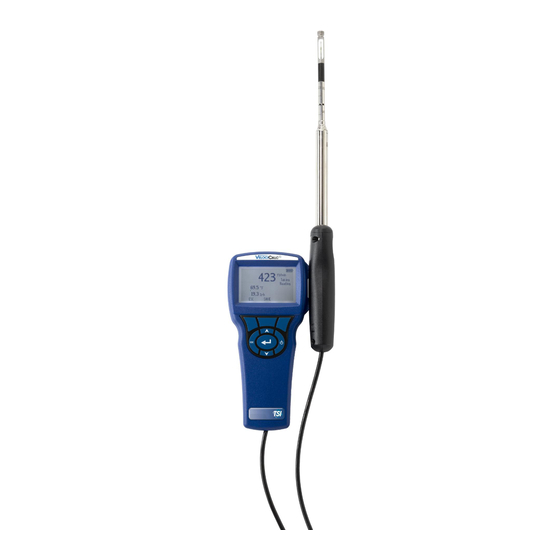

- Seite 1 VELOCICALC ® LUFTGESCHWINDIGKEITSMEßGERÄT MODELL 9545/9545-A BEDIENUNGS- UND WARTUNGSANLEITUNG P/N 6001113C...
- Seite 3 Copyright TSI Incorporated / 2007-2014 / Alle Rechte vorbehalten. Adresse TSI Incorporated / 500 Cardigan Road / Shoreview, MN 55126 / USA Fax-Nr. (651) 490-3824 BESCHRÄNKUNG DER GEWÄHRLEISTUNG UND HAFTUNG (gültig ab Juni 2011) (Für länderspezifische Bestimmungen und Bedingungen außerhalb der USA, besuchen Sie bitte www.tsi.com.)
- Seite 4 TSI, haben wir eine Wartungsvereinbarung entwickelt, um uns sofort um alle auftretenden Probleme zu kümmern. Bei Störungen wenden Sie sich bitte an den Händler in Ihrer Nähe oder rufen Sie den TSI-Kundendienst unter Tel. (800) 874-2811 (USA) oder (1) 651- 490-2811 (international) an.
-
Seite 5: Inhaltsverzeichnis
INHALT KAPITEL 1 AUSPACKEN UND IDENTIFIZIEREN DER TEILE ..1 KAPITEL 2 VORBEREITUNG ............3 Stromversorgung des Modells 9545/9545A ........3 Batterien einsetzen ..............3 AC-Netzteil (Option) ..............3 Verwendung der ausziehbaren Sonde ........... 3 Ausziehen der Sonde ..............3 Zusammenschieben der Sonde .......... -
Seite 7: Kapitel 1 Auspacken Und Identifizieren Der Teile
Auspacken und Identifizieren der Teile Instrument und Zubehör vorsichtig aus dem Verpackungsbehälter entnehmen. Die einzelnen Teile mit der Bestandteilliste in der folgenden Komponentenliste vergleichen. Falls Teile fehlen oder beschädigt sind, sofort TSI benachrichtigen. 1. Tragekoffer 2. Messgerät 3. USB-Kabel 4. CD-ROM mit Software zum Herunterladen... - Seite 8 Kapitel 1...
-
Seite 9: Kapitel 2 Vorbereitung
Kapitel 2 Vorbereitung Stromversorgung des Modells 9545/9545A Der V Luftgeschwindigkeitsmesser kann entweder mit vier AA ELOCI Batterien oder einem zusätzlich erhältlichen AC-Netzteil betrieben werden. Batterien einsetzen Vier AA Batterien, wie auf der Innenseite des Batteriefachs gezeigt, einsetzen. Das Modell 9545/9545A kann entweder Alkali- oder aufladbare NiMH Batterien verwenden. -
Seite 10: Anschluss An Einen Pc
Anschluss an einen PC Benutzen Sie das mit dem Modell 9545/9545A mitgelieferte USB- Schnittstellenkabel, um das Gerät zum Herunterladen gespeicherter. Weitere Informationen zum Herunterladen der gespeicherten Daten siehe LogDat2™ Downloading Software. Kapitel 3, Abschnitt V o r s i c h t Dieses Symbol weist darauf hin, dass der Datenanschluß... -
Seite 11: Kapitel 3 Bedienung
Kapitel 3 Bedienung Tastenfunktionen EIN/AUS-Taste Modell 9545/9545A wird durch Drücken der EIN/AUS-Taste ein- oder ausgeschaltet. Beim Einschalten zeigt die Anzeige folgende Daten an: Modellnummer, Fabriknummer, Software Version, Datum der letzten Kalibrierung. ) Pfeiltasten () Die Pfeiltasten ( werden zum Scrollen durch verschiedene Möglichkeiten beim Einstellen eines Parameters verwendet. -
Seite 12: Menüs
Zeitkonstante Die Zeitkonstante ist eine Zeitperiode, über die der Mittelwert errechnet wird. Sie wird zum Dämpfen der Anzeige verwendet. Falls die Luftströme stark fluktuieren, bremst eine längere Zeitkonstante diese Fluktuationen ab. Die Anzeige wird in jeder Sekunde aktualisiert, aber der angezeigte Wert ist der Durchschnittswert während der letzten Zeitkonstantenperiode. -
Seite 13: Setup Der Volumenstrommessung
SETUP DER VOLUMENSTROMMESSUNG In der Betriebsart V.-Strom Einst. gibt es 4 Typen: runder Kanal, rechteckiger Kanal, Kanalquerschnitt und Horn. Benutzen Sie die Softtasten oder zum Scrollen durch die Typen und drücken Sie die -Taste, um die Auswahl zu bestätigen. Falls Sie das Wert ändern möchten, wählen Sie die Option Einstellungen und drücken Sie die ... -
Seite 14: Lösche Daten
Im Forts.-Taste Modus beginnt der Benutzer mit der Aufzeichnung der Messwerte , indem er die Taste drückt. Das Gerät misst weiter, bis die Taste erneut gedrückt wird. Im Auto Speich.und Forts.-Taste Modus gibt es die folgenden zusätzlichen Log-Einstellungen : Mode Log Settings... -
Seite 15: Kapitel 4 Wartung
Zum Erhalten der hohen Meßgenauigkeit empfiehlt TSI das Modell 9545/9545A jährlich zur Kalibrierung einzuschicken. Treten Sie mit TSI oder mit einem örtlichen TSI-Vertreter in Verbindung, um einen Termin für die Kalibrierung zu reservieren und eine Rücksendegenehmigungsnummer (RMA) zu bekommen. Das RMA-Formular können Sie auf der Website unter http://service.tsi.com... - Seite 16 Kapitel 4...
-
Seite 17: Kapitel 5 Fehlerbehebung
Behebung der beim Modell 9545/9545A möglichen Problemen aufgeführt. Für jedes hier nicht aufgeführte Problem und für jedes Problem, das durch die empfohlenen Maßnahmen nicht behoben werden können, bitte Verbindung mit TSI aufnehmen. Tabelle 5-1: Fehlersuche beim Modell 9545/9545A Symptom Mögliche Ursachen... - Seite 18 Kapitel 5...
-
Seite 19: Anhang A Technische Daten
Anhang A Technische Daten Die unangekündigte Änderung von technischen Daten bleibt vorbehalten. Geschwindigkeit Sonde: Bereich: 0 bis 30 m/s (0 bis 6000 ft/min ) 1&2 Genauigkeit : Der jeweils größere Wert, entweder ±3% des Messwertes oder ±0,015 m/s (±3 ft/min) Auflösung: 0,01 m/s (1 ft/min) Kanalgröße:... - Seite 20 Aufzeichnungsintervall: Intervalle: 1 Sekunde bis 1 Stunde Zeitkonstante: Intervalle: Vom Benutzer wählbar Antwortzeit: Geschwindigkeit: 200 msec Temperatur: 2 Minuten (bis zu 66% des Endwertes) Luftfeuchtigkeit: <1 Minute (bis zu 66% des Endwertes) Außenmaße des Geräts: 8,4 cm 17,8 cm 4,4 cm (3,3 Zoll 7,0 Zoll 1,8 Zoll) Sondenmaße: Sondenlänge: 101,6 cm (40 Zoll)
