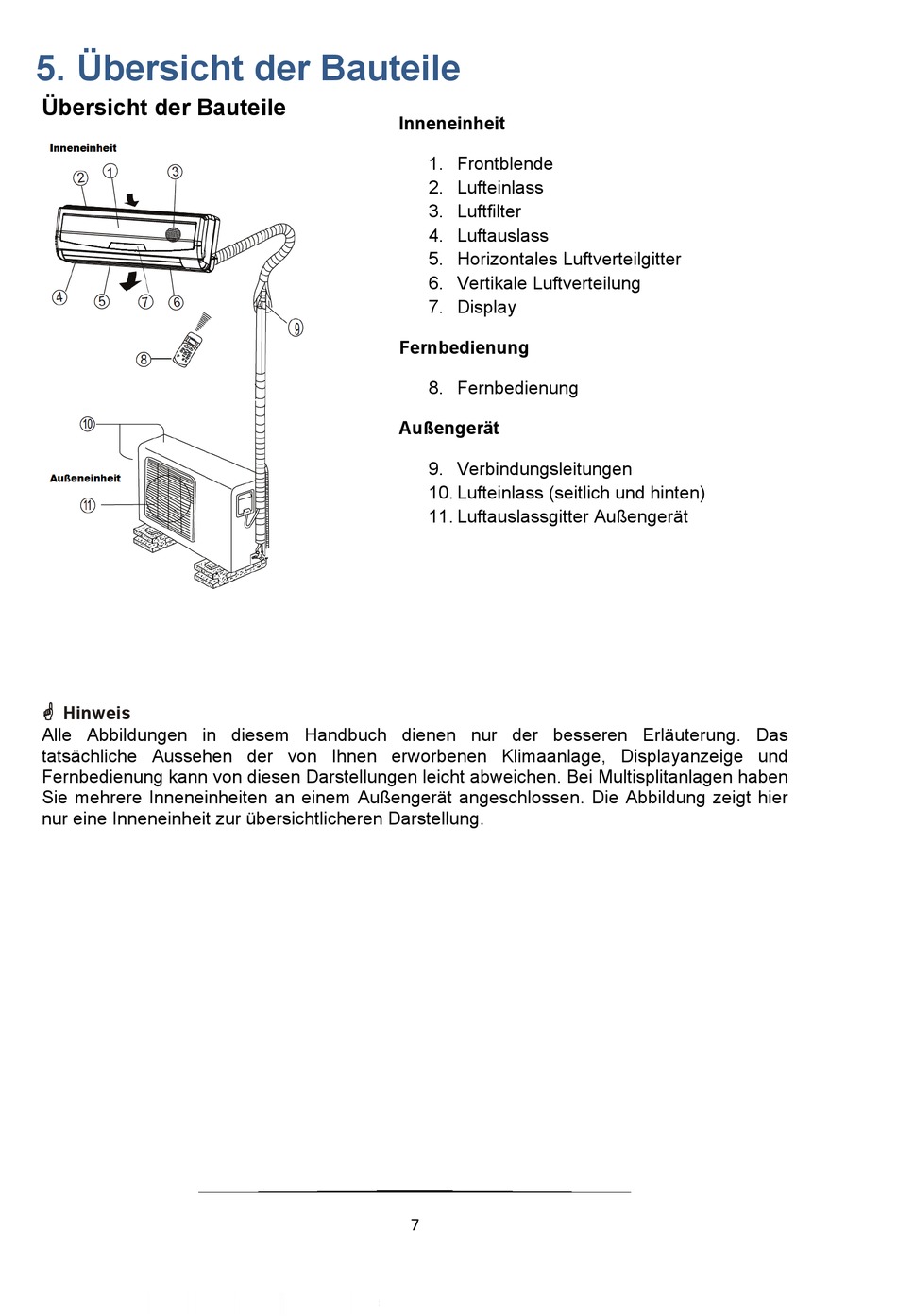

5. Übersicht der Bauteile
Übersicht der Bauteile
#
Hinweis
Alle Abbildungen in diesem Handbuch dienen nur der besseren Erläuterung. Das
tatsächliche Aussehen der von Ihnen erworbenen Klimaanlage, Displayanzeige und
Fernbedienung kann von diesen Darstellungen leicht abweichen. Bei Multisplitanlagen haben
Sie mehrere Inneneinheiten an einem Außengerät angeschlossen. Die Abbildung zeigt hier
nur eine Inneneinheit zur übersichtlicheren Darstellung.
Inneneinheit
1. Frontblende
2. Lufteinlass
3. Luftfilter
4. Luftauslass
5. Horizontales Luftverteilgitter
6. Vertikale Luftverteilung
7. Display
Fernbedienung
8. Fernbedienung
Außengerät
9. Verbindungsleitungen
10. Lufteinlass (seitlich und hinten)
11. Luftauslassgitter Außengerät
7
