Montageanleitung für:
DF (Direct Flow) Kollektorsysteme
Aneinanderreihen von Kollektoren, Verbinden der Sammler:
Zuerst einen Sammler ausrichten, montieren und die Befestigungsschrauben anziehen. Anschließend den
folgenden Sammler mit dem DF Kollektorverbinder an den montierten Sammler ansetzen und mit leichten
Drehbewegungen und geringem Druck koppeln. Durch leichten Zug die Arretierung prüfen.
Es kann nötig sein, den jeweils nachfolgenden Sammler 90° nach oben gedreht zu koppeln und ihn dann in
Position zu schwenken. Wichtig! Kollektoren müssen fluchtend zueinander montiert werden, ansonsten kann
es zu Undichtigkeiten kommen.

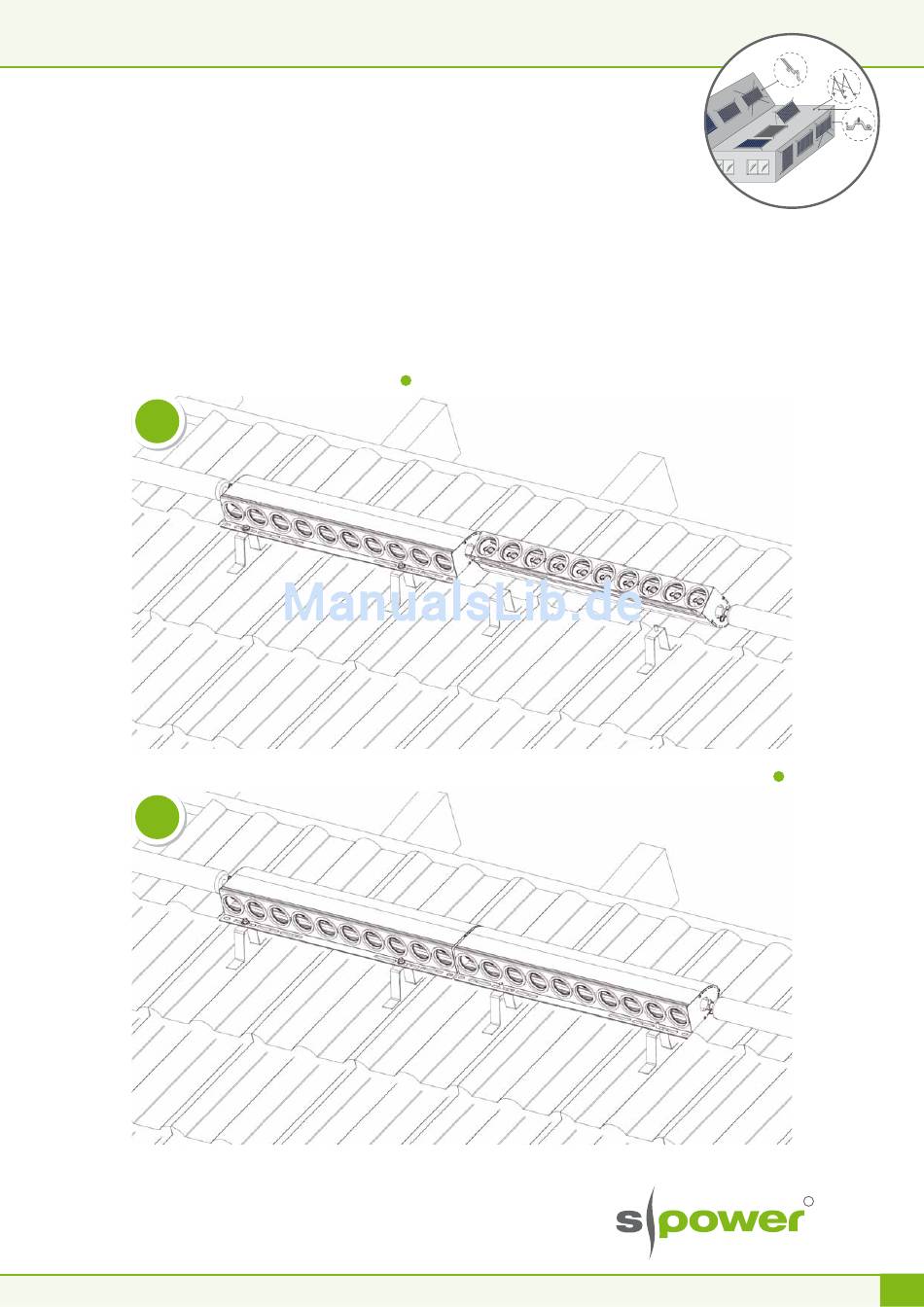

Sammler durch Zusammenstecken koppeln:
1
1
2
Kopplung durch leichten Zug prüfen, Sammler auf Dachhaken positionieren und mit Sperrzahnmutter M8 fixieren:
