Montageanleitung für:
DF (Direct Flow) Kollektorsysteme

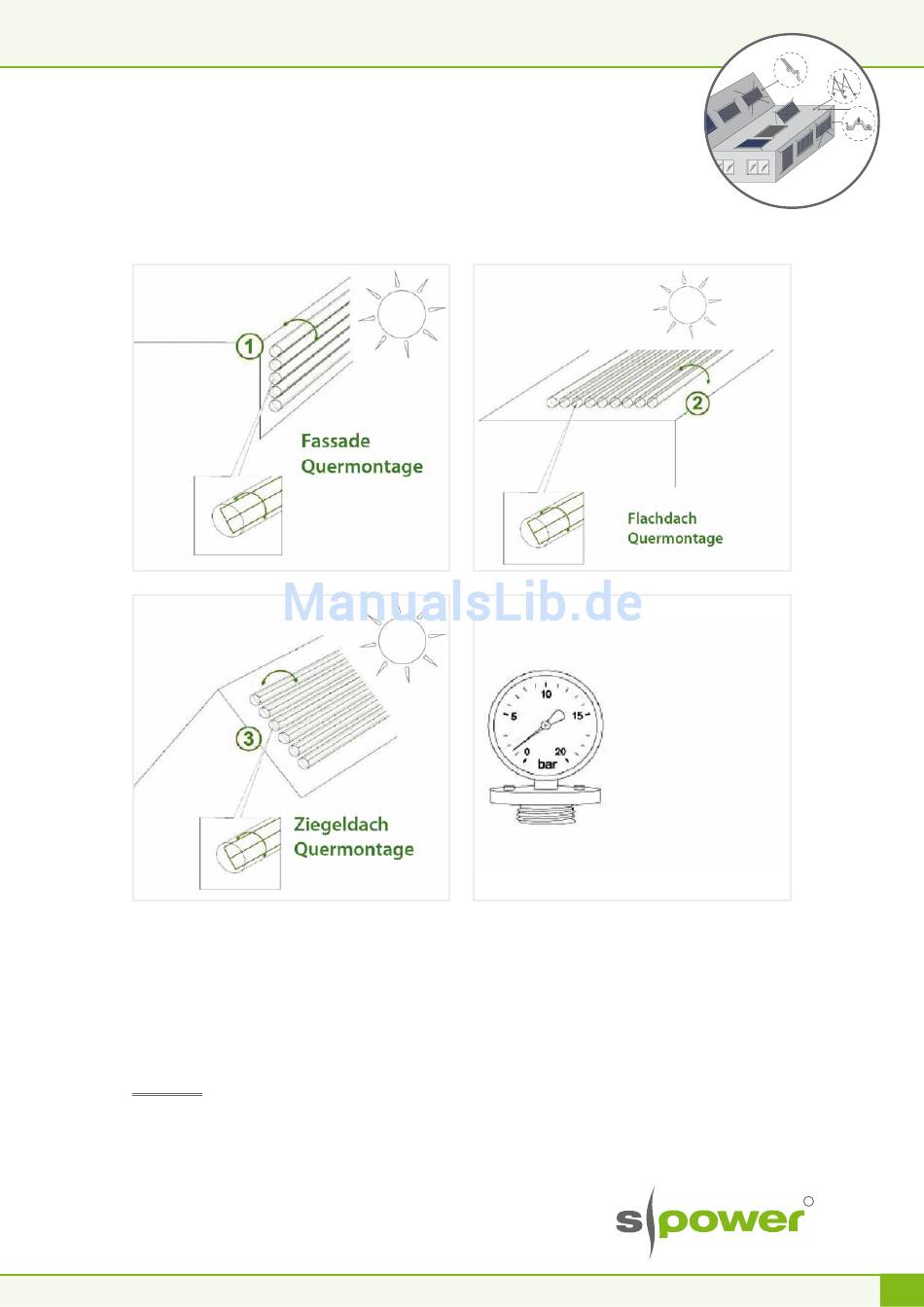

Bei horizontaler Röhrenmontage Winkelstellung
der Röhren einstellen:
Der Betriebsdruck (min. Betriebsdruck) der Anlage P
auf Höhe der Kollektoren (Sammler) ein Druck von 1,5 bar ergibt.
Beispiel:
Der Kollektor wurde h=10m hoch über dem MAG installiert.
P = (h x 0,1) + 1,5 bar
0
P = (10 x 0,1) + 1,5 bar
0
P = 2,5 bar
0
Der Vordruck des MAG sollte im drucklosen Zustand 0,3 - 0,5 bar unter dem Anlagendruck P
eingestellt werden.
soll im kalten Zustand (20°C) so eingestellt werden, dass sich
0
Betriebsdruck = P
0
siehe auch Beispiel
TEST:
min.: 1,5 x P bar | 15 min.
0
max.: 5,5 bar | 15 min.
0
