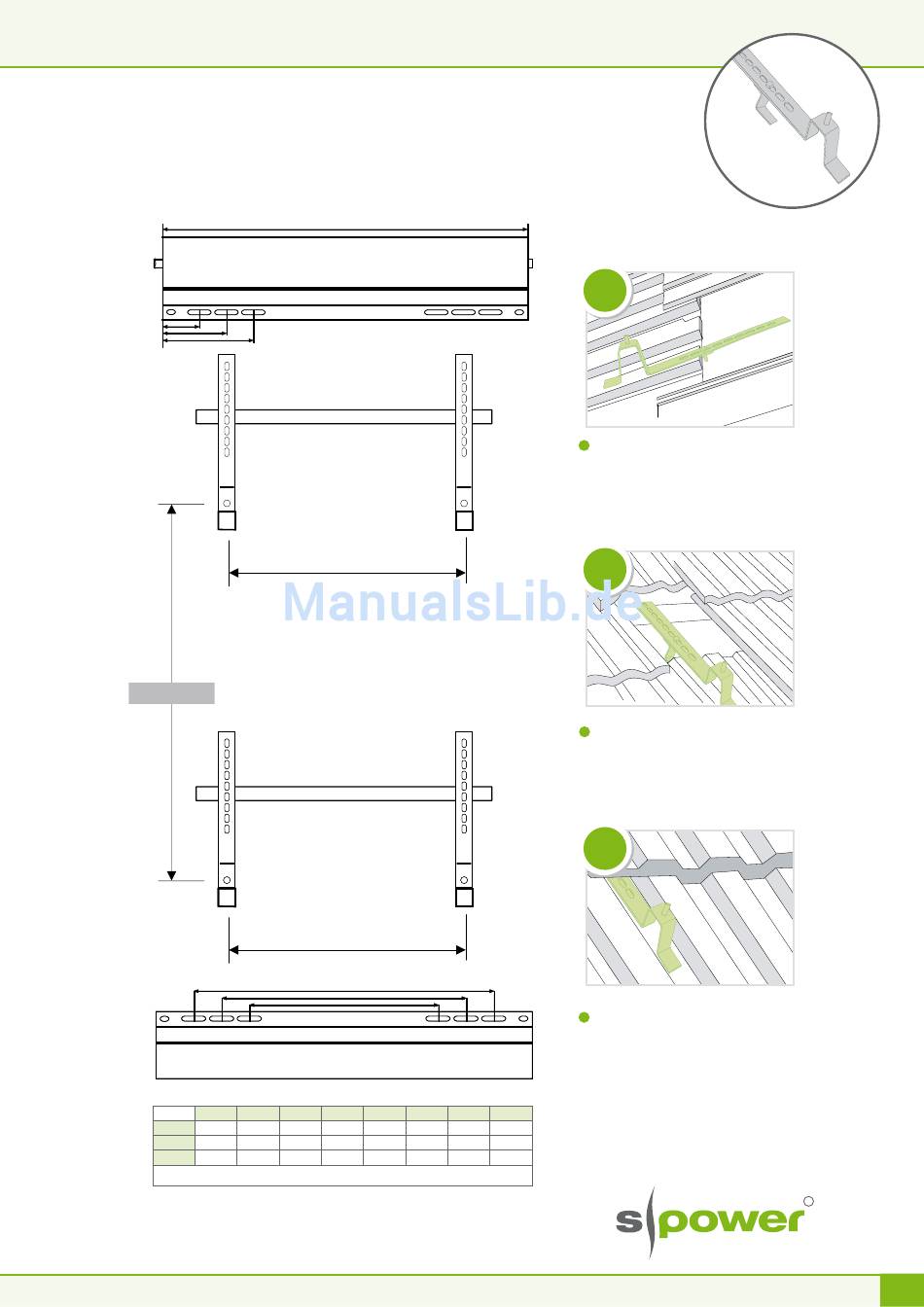

Montageanleitung für:
DF (Direct Flow) Kollektorsysteme
Ziegeldachbefestigung
B
C
D
H = 1930 mm
A
DF10
750
DF20
1500
DF30
2250
Die Langlöcher ermöglichen Abweichungen von +/- 30 mm.
A
Sammler
E
F
G
Fußende
B
C
D
E
75
150
220
600
450
300
370
450
900
750
450
520
600
1350
1200
1
Ermittelten Dachstein/Ziegel
1
hochschieben oder entfernen.
2
Dachhaken einsetzen:
2
Den Dachhaken mit Spannhaken in
die Konterlattung einhängen und mit
Schraube M8/SW13 fixieren.
3
Ziegeldach schließen:
3
Den entsprechenden Dachstein/
Ziegel nach eventueller Bearbeitung
wieder in Position bringen.
F
G
H
300
1930
600
1930
1050
1930
R
