4.4

Einstellen der Solaranlage

Für die korrekte Einstellung des Volumenstroms sind die Angaben des Kollektorherstellers zu
berücksichtigen.

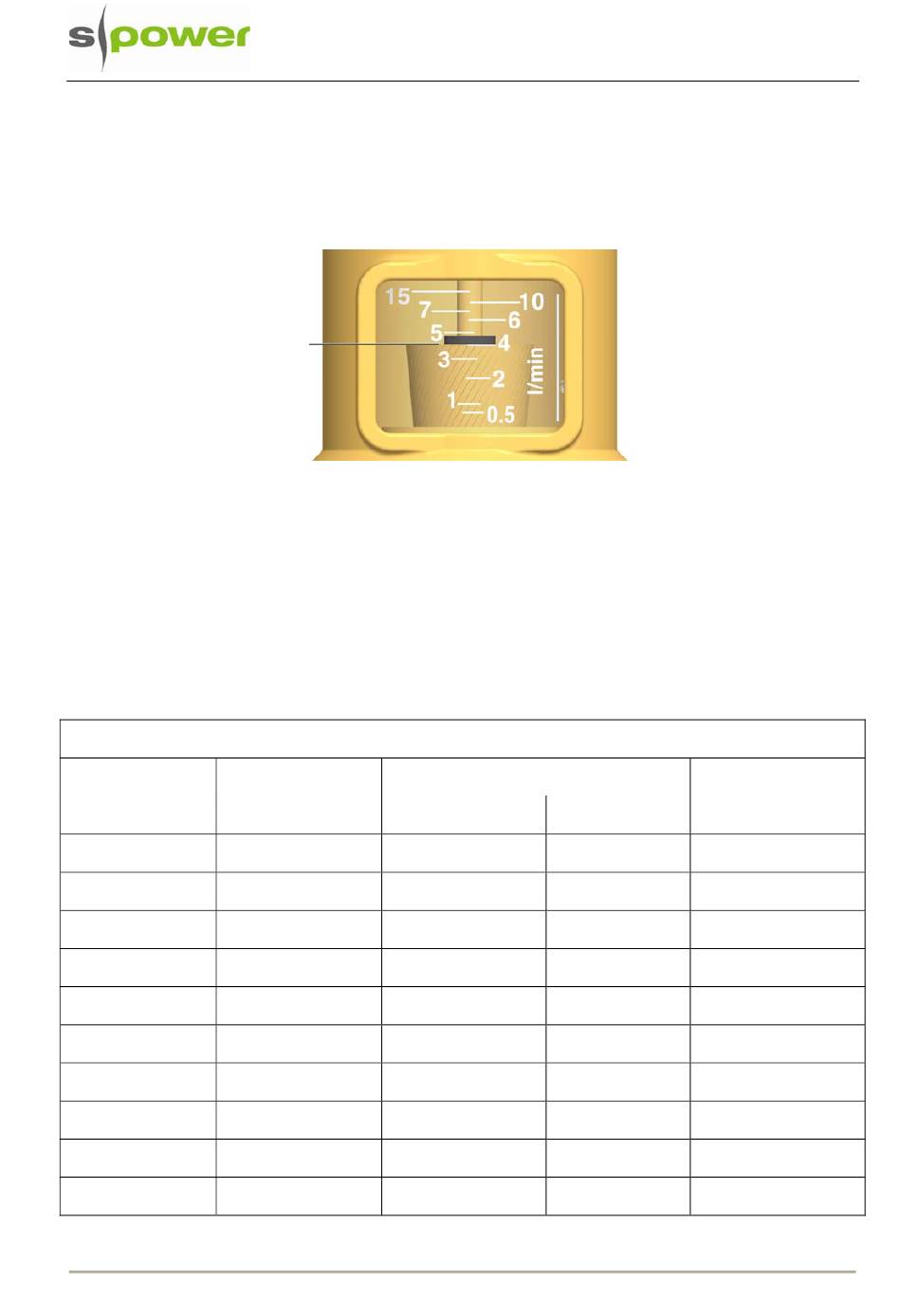

0,5-15 l/min
Ablesekante =
Oberkante des
Schwebekörpers
Beispiel: ca. 4 l/min
1. Stellen Sie den gewünschten max. Volumenstrom über die Drehzahlstufe der Solarpumpe
ein. Der Regler stellt die Drehzahl entsprechend ein.
In Ausnahmefällen kann der Volumenstrom über den Kugelhahn [3.1] eingedrosselt werden.
2. Bringen Sie die vordere Isolierschale der Solarstation an.
3. Stellen Sie am Regler den Automatikbetrieb ein (siehe Regleranleitung).
Empfehlungswerte für den Durchfluss (ltr./min.) und die Rohrdimensionierung
Anzahl Rohrdurchmesser
Vakuumröhren
30
40
50
60
70
80
90
100
120
140
16
Skala:
mm
18
18
18
22
22
22
22
22
28
28
99631031SPW – V02
Mit Drehzahlsteuerung
100% 50%
3,00 1,50
3,50 1,75
4,50 2,25
5,00 2,50
6,00 3,00
6,50 3,25
7,50 3,75
8,00 4,00
9,50 4,75
11,00 5,50
4 Inbetriebnahme [Fachmann]
Ohne
Drehzahlsteuerung
2,00 - 2,50
2,50 - 3,00
3,00 - 4,00
4,00 - 4,50
4,50 - 5,50
5,50 - 6,00
6,00 - 7,00
7,00 - 7,50
8,00 - 9,00
9,50 - 10,50
