Montageanleitung für:
DF (Direct Flow) Kollektorsysteme

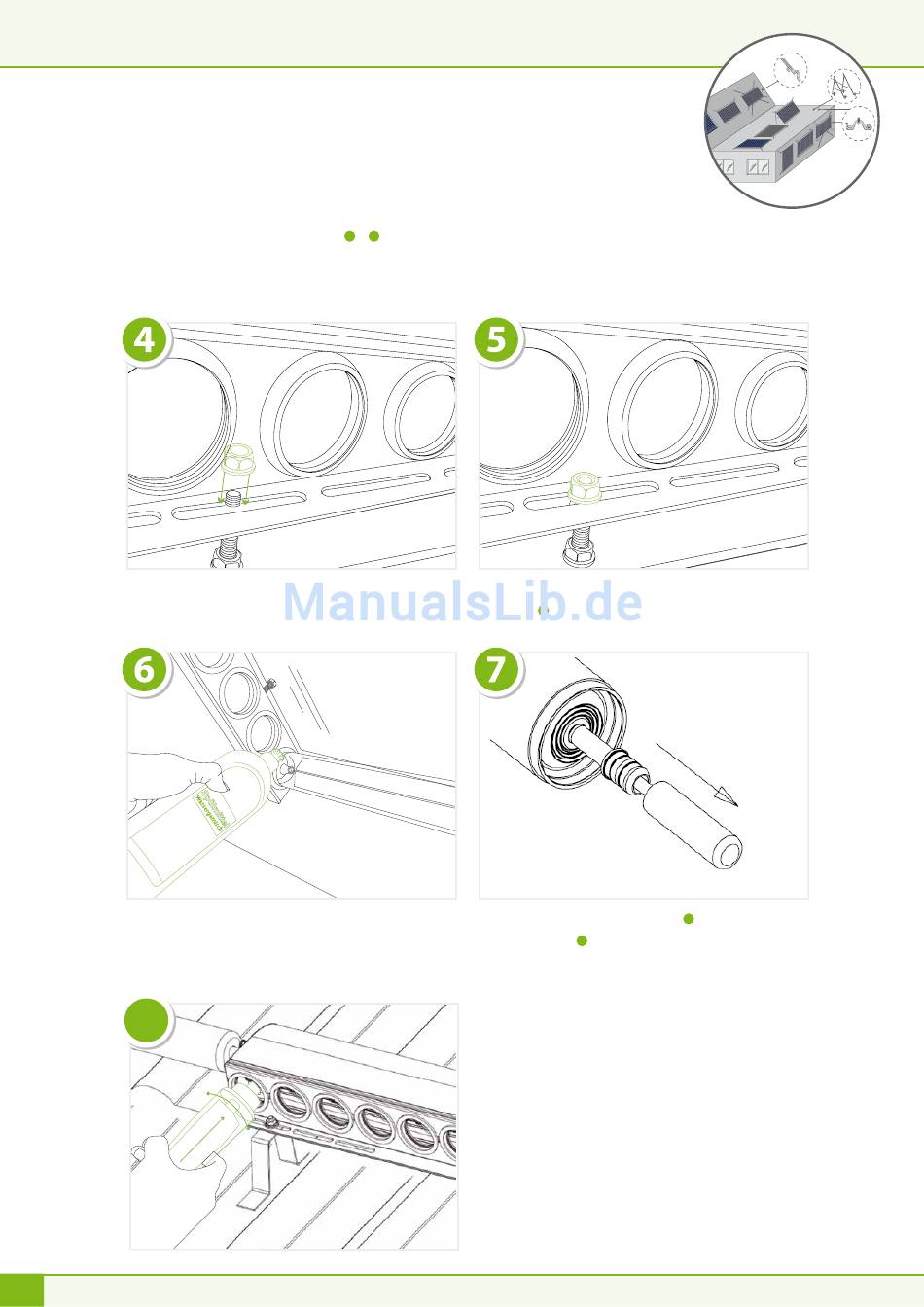

Tragwinkel montieren:
Mit Sperrzahn-Mutter M8 befesigen.
Bei Montage von mehreren Kollektoren in Reihe ist darauf zu achten, dass Sammlergehäuse und Tragwinkel
fluchtend montiert werden.
Anschließend die Röhren einschieben. Wichtig! Gummiringe am Fußende mit einem Spülmittel-Wassergemisch
einsprühen, damit sich die Vakuumröhren leichter einschieben lassen.
Wichtig! Die O-Ringe sind mit Silikonfett vorgefettet und mit einer Schutzkappe versehen. Kappe entfernen. Die Röhre in den Trag-
winkel und dann in den Sammler mit leichter Drehbewegung einführen bis zum „Click. " Wichtig! Das Wärmeausleitrohr (Kupferrohr
in Vakuumröhre) muss sich auf der dem Dach zugeneigten Seite befinden. Durch leichten Zug die Arretierung kontrollieren!
8
8
+
4
5
Bei der Montage Handschuhe tragen.
6
7
8
