Montageanleitung für:
DF (Direct Flow) Kollektorsysteme

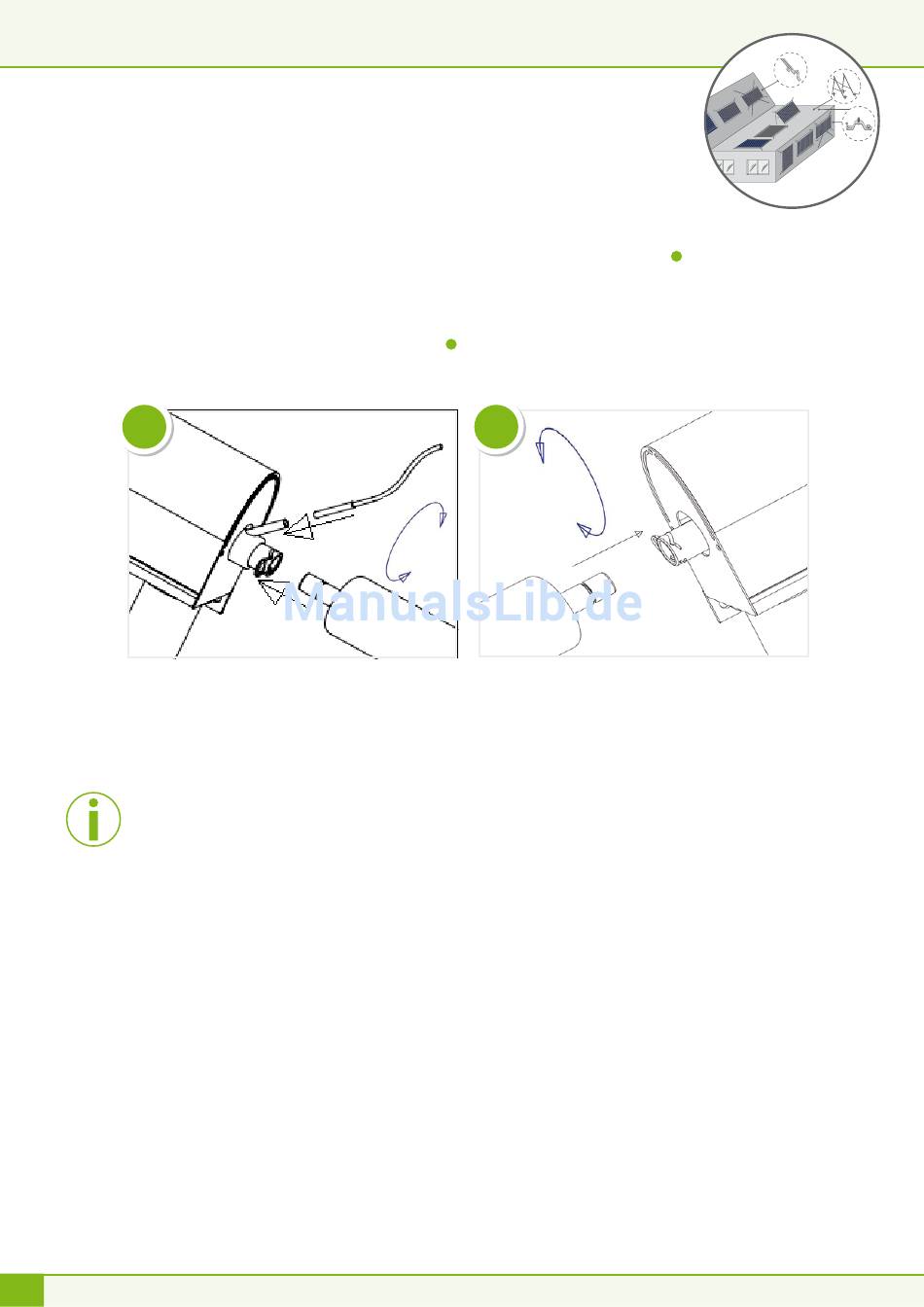

Anschluss (Wellschlauch oder starre Verrohrung) montieren:
An der Kollektorausgangsseite Seitendeckel montieren und Verbinder mit Fühlertauchhülse aufstecken.
Anschließend Wellschlauch oder starre Verrohrung unter leichter Drehbewegung einstecken.
Wichtig! Arretierung mit leichtem Zug prüfen.
An der Kollektoreingangsseite Seitendeckel montieren und anschließend den Wellschlauch oder starre
Verrohrung unter leichter Drehbewegung einstecken.
Wichtig! Arretierung mit leichtem Zug prüfen.
14
Fühlermontage:
Fühler in die Fühlertauchhülse einführen und mit Schrumpfschlauch verbinden. Den Schrumpfschlauch mit einer
Wärmequelle schrumpfen oder mit beigelegter Schutzfolie umkleben.
Achtung!
Der Fixpunkt der Rohrleitung sollte bei Einsatz der starren Verrohrung so bestimmt werden, dass eine
ausreichende Ausdehnung des Kollektorsammlerrohres möglich ist.
10
15
15
14
