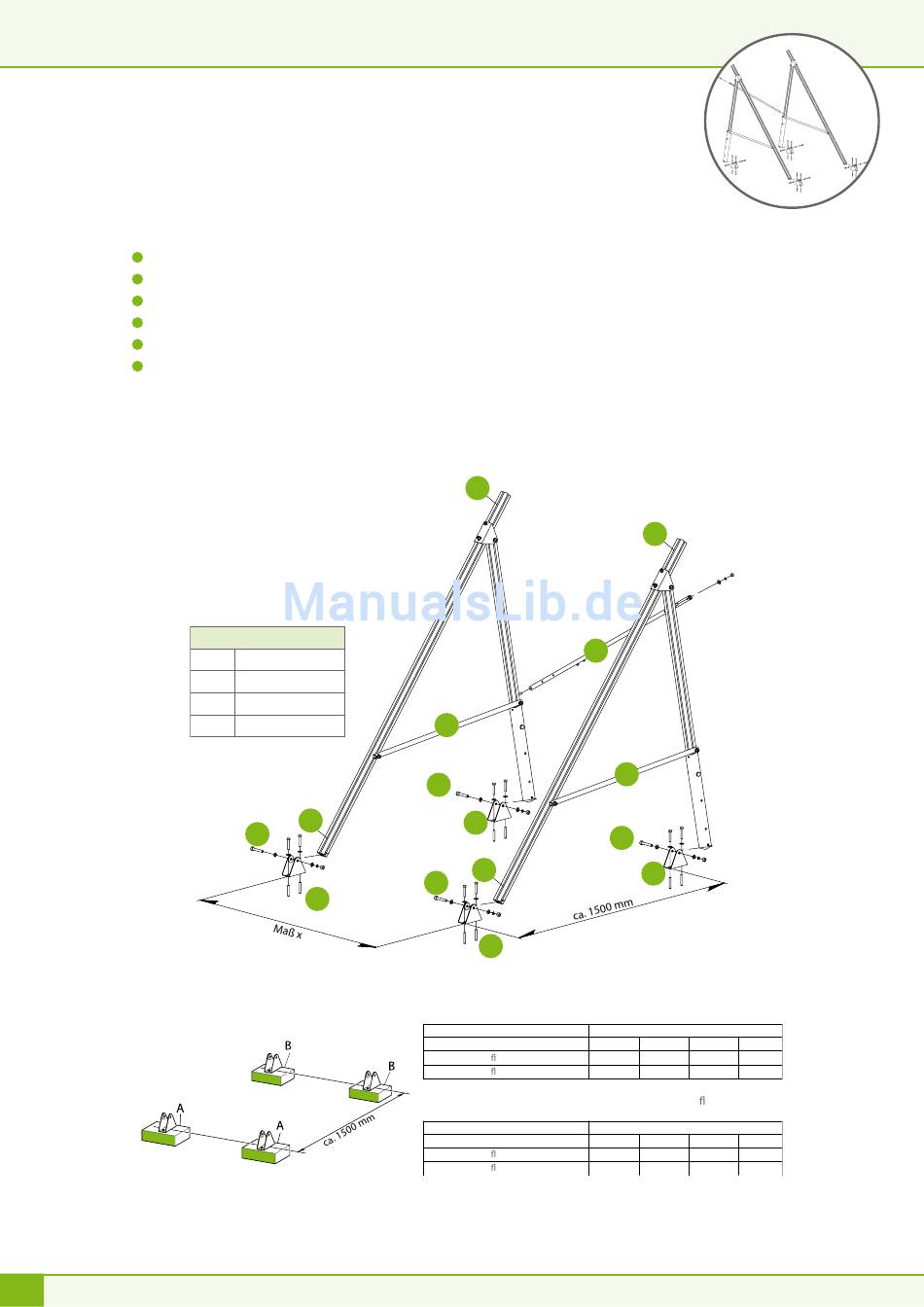

Montageanleitung für:
DF (Direct Flow) Kollektorsysteme
Montage mit Flachdachmontagegestell
Montageschritte für diesen Befestigungssatz:
Befestigung der Halterungen - Abstand beachten. (4x)
A
Anbringung der Seitenschiene an vordere Halterung. (2x)
B
Anbringung des Aufstellfußes an hintere Halterung. (2x)
C
Anpassung und Befestigung der Seitenstrebe. (2x)
D
Anbringung und Befestigung der hinteren Strebe. (1x)
E
Montage des Sammlers und der Fußschienen auf den Seitenschienen. (2x)
F
Benötigte Werzeuge:
Maßband, Bleistift, Wasserwaage, Schlagbohrmaschine mit Steinbohrer ø 10 mm,
Gabelschlüssel SW 13, Gabelschlüssel SW 17
Wichtig! Auflasten und max. Belastung der Unterkonstruktion auf Flachdächern nach DIN 1055/4.
6
Maß x
Typ
Direct Flow
DF 10
240 - 660 mm
DF 20
540 - 960 mm
DF 30
985 -1410 mm
F
B
A
F
E
D
C
A
F
B
A
Höhe über Gelände
m
Kollektortyp
Gewicht je Au age A
kg
Gewicht je Au age B
kg
Bei waagrechter Kollektorinstallation, nur Gewichtsau age A !
Höhe über Gelände
m
Kollektortyp
Gewicht je Au age A
kg
Gewicht je Au age B
kg
F
D
C
A
bis 8
10er
20er
30er
40
60
80
50
70
90
bis 8-20
10er
20er
30er
55
75
95
65
85
105
