3 Montage und Installation [Fachmann]
Nicht im Lieferumfang enthalten!
8
Zubehör: Schneidringverschraubung

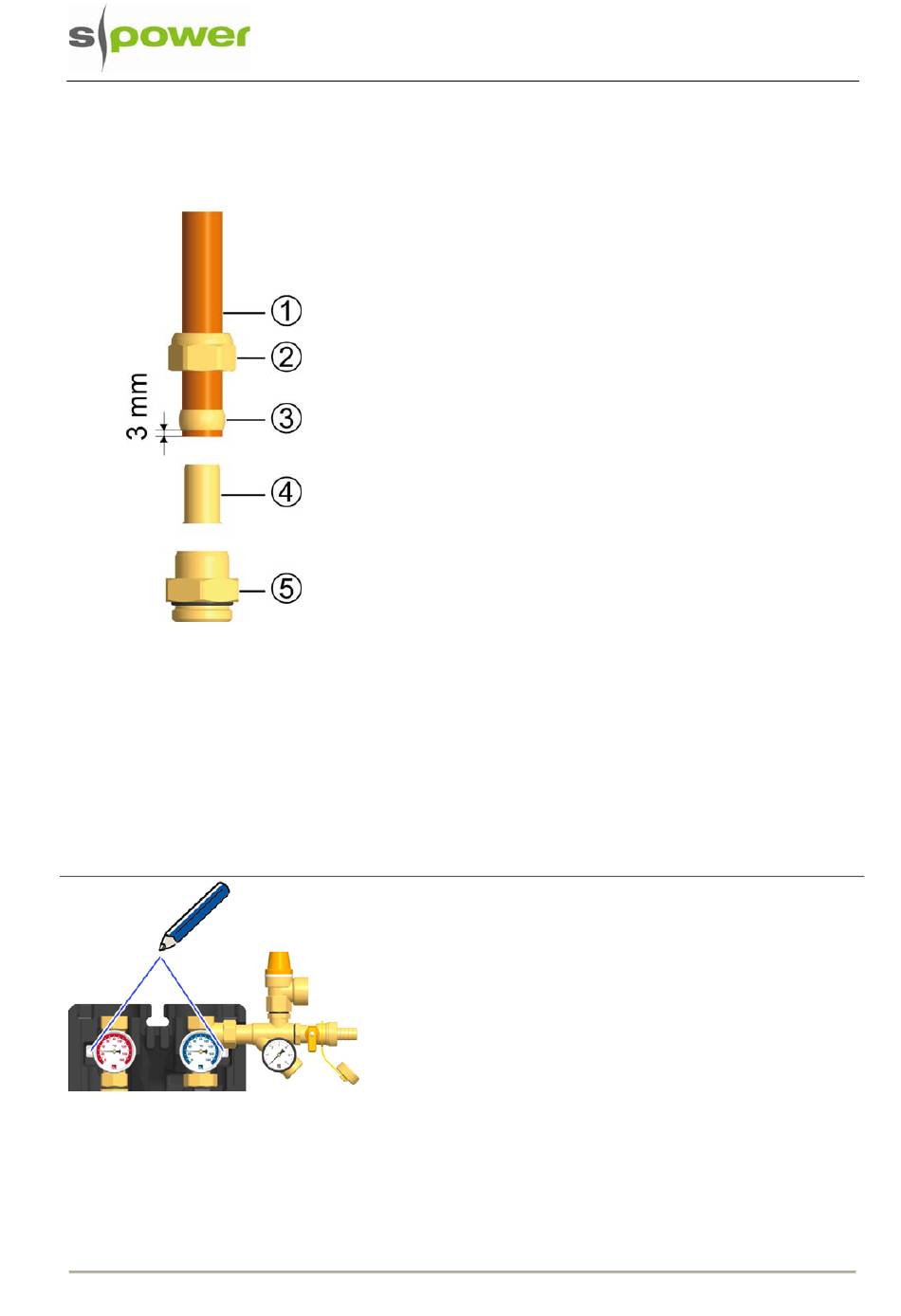

1. Schieben Sie die Überwurfmutter ② und den Schneid-
ring ③ auf das Kupferrohr ①. Damit eine sichere
Krafteinleitung und Abdichtung gewährleistet ist, muss
das Rohr mindestens 3 mm aus dem Schneidring her-
aus stehen.
2. Schieben Sie die Stützhülse ④ in das Kupferrohr.
3. Stecken Sie das Kupferrohr mit den aufgesteckten
Einzelteilen (②, ③ und ④) so weit wie möglich in das
Gehäuse der Schneidringverschraubung ⑤ hinein.
4. Schrauben Sie die Überwurfmutter ② zunächst hand-
fest an.
5. Ziehen Sie die Überwurfmutter ② mit einer ganzen
Umdrehung fest an. Um den Dichtring nicht zu be-
schädigen, sichern Sie hierbei das Gehäuse der
Schneidringverschraubung ⑤ gegen Verdrehen.
1. Ziehen Sie die vordere Isolierschale ab.
2. Übertragen Sie die Befestigungslöcher neben den
Thermometern der Solarstation auf die Montagefläche.
3. Bohren Sie die Löcher und befestigen Sie die
Solarstation mit den beiliegenden Dübeln und
Schrauben an der Wand.
