Dimplex RTU 300 U Montage- Und Bedienungsanleitung Seite 2

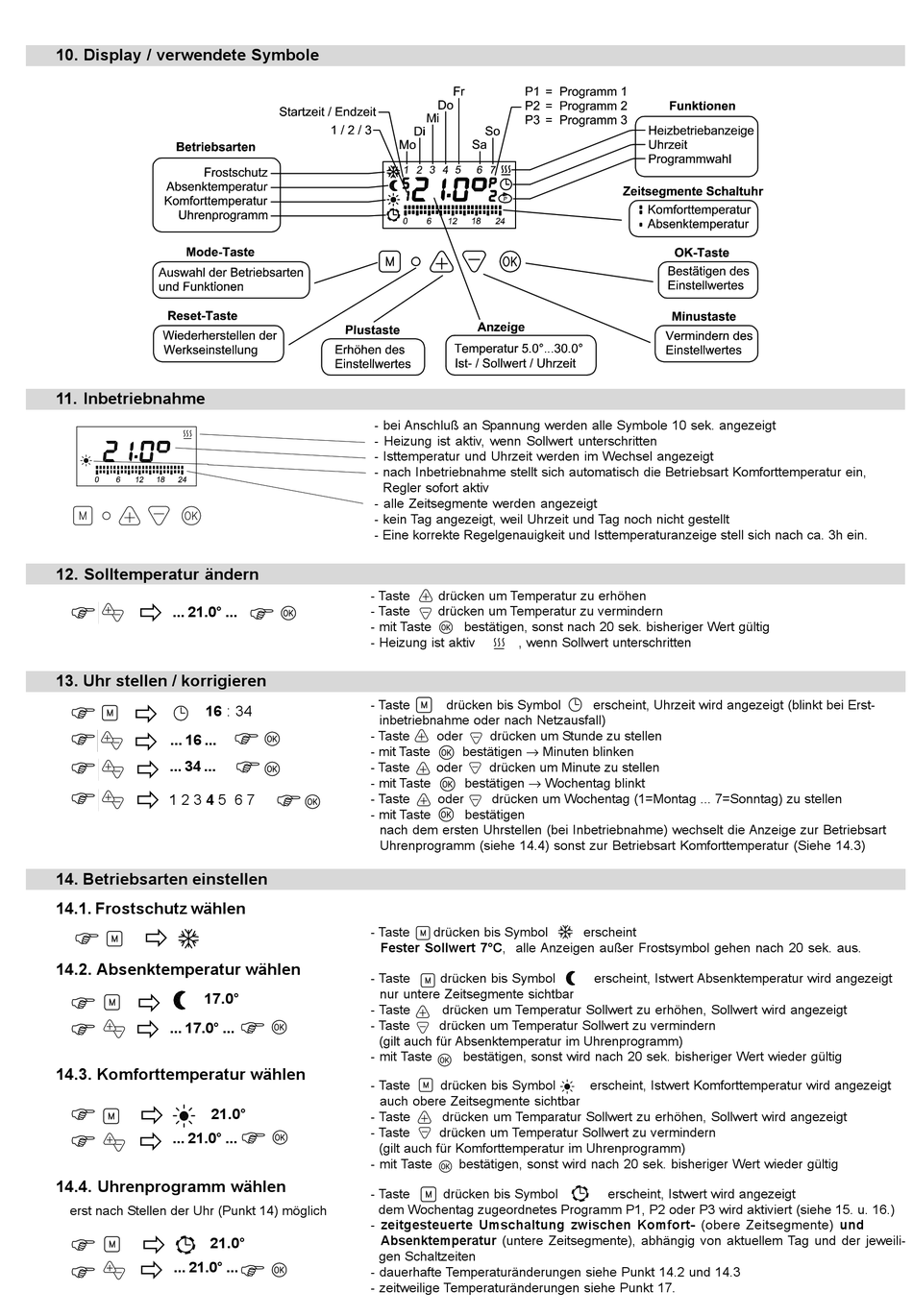

10. Display / verwendete Symbole
11. Inbetriebnahme
12. Solltemperatur ändern
ð
... 21.0° ...
13. Uhr stellen / korrigieren
ð
16 : 34
ð
... 16 ...
ð
... 34 ...
ð
1 2 3 4 5 6 7
14. Betriebsarten einstellen
14.1. Frostschutz wählen
ð
14.2. Absenktemperatur wählen
ð
17.0°
ð
... 17.0° ...
14.3. Komforttemperatur wählen
ð
21.0°
ð
... 21.0° ...
14.4. Uhrenprogramm wählen
erst nach Stellen der Uhr (Punkt 14) möglich
ð
21.0°
ð
... 21.0° ...
- bei Anschluß an Spannung werden alle Symbole 10 sek. angezeigt
- Heizung ist aktiv, wenn Sollwert unterschritten
- Isttemperatur und Uhrzeit werden im Wechsel angezeigt
- nach Inbetriebnahme stellt sich automatisch die Betriebsart Komforttemperatur ein,
Regler sofort aktiv
- alle Zeitsegmente werden angezeigt
- kein Tag angezeigt, weil Uhrzeit und Tag noch nicht gestellt
- Eine korrekte Regelgenauigkeit und Isttemperaturanzeige stell sich nach ca. 3h ein.
- Taste
drücken um Temperatur zu erhöhen
- Taste
drücken um Temperatur zu vermindern
- mit Taste
bestätigen, sonst nach 20 sek. bisheriger Wert gültig
- Heizung ist aktiv
, wenn Sollwert unterschritten
- Taste
drücken bis Symbol
inbetriebnahme oder nach Netzausfall)
- Taste
oder
drücken um Stunde zu stellen
bestätigen → Minuten blinken
- mit Taste
- Taste
oder
drücken um Minute zu stellen
bestätigen → Wochentag blinkt
- mit Taste
- Taste
oder
drücken um Wochentag (1=Montag ... 7=Sonntag) zu stellen
- mit Taste
bestätigen
nach dem ersten Uhrstellen (bei Inbetriebnahme) wechselt die Anzeige zur Betriebsart
Uhrenprogramm (siehe 14.4) sonst zur Betriebsart Komforttemperatur (Siehe 14.3)
- Taste
drücken bis Symbol
Fester Sollwert 7°C, alle Anzeigen außer Frostsymbol gehen nach 20 sek. aus.
- Taste
drücken bis Symbol
nur untere Zeitsegmente sichtbar
- Taste
drücken um Temperatur Sollwert zu erhöhen, Sollwert wird angezeigt
- Taste
drücken um Temperatur Sollwert zu vermindern
(gilt auch für Absenktemperatur im Uhrenprogramm)
- mit Taste
bestätigen, sonst wird nach 20 sek. bisheriger Wert wieder gültig
- Taste
drücken bis Symbol
auch obere Zeitsegmente sichtbar
- Taste
drücken um Temparatur Sollwert zu erhöhen, Sollwert wird angezeigt
- Taste
drücken um Temperatur Sollwert zu vermindern
(gilt auch für Komforttemperatur im Uhrenprogramm)
- mit Taste
bestätigen, sonst wird nach 20 sek. bisheriger Wert wieder gültig
- Taste
drücken bis Symbol
dem Wochentag zugeordnetes Programm P1, P2 oder P3 wird aktiviert (siehe 15. u. 16.)
- zeitgesteuerte Umschaltung zwischen Komfort- (obere Zeitsegmente) und
Absenktemperatur (untere Zeitsegmente), abhängig von aktuellem Tag und der jeweili-
gen Schaltzeiten
- dauerhafte Temperaturänderungen siehe Punkt 14.2 und 14.3
- zeitweilige Temperaturänderungen siehe Punkt 17.
erscheint, Uhrzeit wird angezeigt (blinkt bei Erst-
erscheint
erscheint, Istwert Absenktemperatur wird angezeigt
erscheint, Istwert Komforttemperatur wird angezeigt
erscheint, Istwert wird angezeigt
