10.2 Die Batterieabdeckung 3-9 wird vom Messgerät abge-
streift und die Batterien werden entnommen.
10.3 Die Batterien (2x 1,5V AAA/UM-4) werden eingesetzt,
indem beim Einlegen auf die Polarität geachtet wird.
10.4 Wird das Gerät für einen längeren Zeitraum nicht be-
nutzt, sollten die Batterien entnommen werden.
11. Richtiges Handling der Schichtdickenmessung
mit externen Sensoren

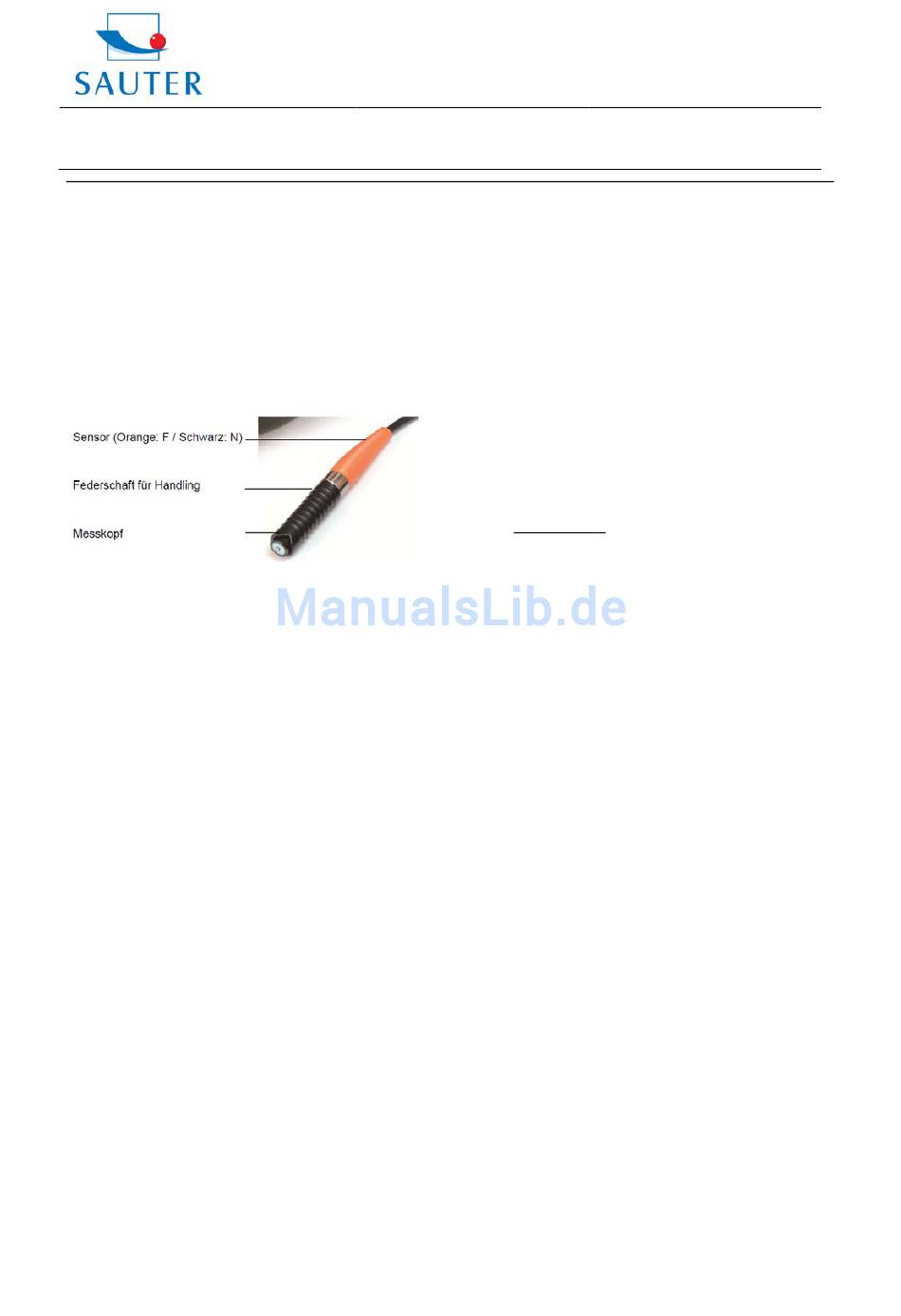

Der Sensor ist am unteren Schaftsegment anzufassen und
wird nur leicht auf das Prüfobjekt angedrückt.
Das schwarze, geriffelte Schaftsegment ist auf einer Feder
beweglich gelagert. Durch die Feder drückt der Sensorkopf
mit einer definierten Kraft auf das Prüfobjekt und vermeidet
dadurch Messfehler.
Des Weiteren können Messfehler vermieden werden,
wenn beim erstmaligen Gebrauch des Gerätes mehrere
Messungen zur Übung durchgeführt werden.
12. Problembehandlung
12.1 Das Messgerät sollte immer auf dem zur eigentlichen
Messung verwandten Basismaterial justiert werden,
anstelle auf der mitgelieferten Nullplatte. Dadurch ist
die Messgenauigkeit von vornherein exakter.
12.2 Der Messkopf wird sich eventuell abnutzen. Die
Lebensdauer des Messkopfes hängt in der Regel von der
Anzahl der Messungen und der Rauigkeit der zu
messenden Schicht ab. Das Auswechseln eines Mess-
kopfes
sollte
nur
von
durchgeführt werden.
13. Werkseinstellungen wiederherstellen
13.1 In den folgenden Fällen wird empfohlen, die
Werkseinstellungen wiederherzustellen:
A.
Das Gerät misst überhaupt nicht mehr.
B.
Die Messgenauigkeit wird aufgrund des
abgenutzten Messkopfes oder durch Umge-
bungseinflüsse extrem beeinträchtigt.
C.
Nach dem Auswechseln des Messkopfes.
TF_TG-BA-d-1311
Sauter GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@sauter.eu
Betriebsanleitung
TF / TG
qualifiziertem
Fachpersonal
Tel: +49-[0]7433- 9933-199
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
13.2 Vorgehensweise:
Diese beinhaltet die „Fe"- sowie die „NFe"- Einstellung.
Es kann eine von diesen oder beide eingestellt werden.
Die Vorgehensweise ist im Folgenden beschrieben:
13.2.1 Es wird jeweils nach den Symbolen „Fe"-Typ und
„NFe"- Typ unterschieden. Erscheint „Fe" auf dem Display,
wird
die
Werkseinstellung
erscheint „NFe", so erfolgt die Werkseinstellung für den
„NFe"- Typ.
13.2.2 Es wird die Ein-/ Ausschalttaste gedrückt und nicht
losgelassen, bis „CAL" auf dem Display erscheint. Dies
dauert ca. 12 Sekunden vom Beginn des Drückens der
Ein-/ Ausschalttaste.
13.2.3 Wenn nun NF:H im Display erscheint, wird der
Messkopf um mehr als 5 cm angehoben. Dann wird die
Null- Taste gedrückt und das Gerät kehrt wieder in den
Messmodus zurück. Somit ist die Werkseinstellung wieder
hergestellt.
Zur Beachtung: Dieser Vorgang sollte immer inner-
halb der folgenden 6 Sekunden abgeschlossen sein.
Ansonsten wird er vom Gerät automatisch unterbro-
chen und die Wiedereinstellung ist ungültig.
14. Anmerkungen
14.1
Alle
Voreinstellungen,
Werkseinstellungen, der Einstellung der gewünschten
Einheit sowie der S/C- Einstellung, sollten innerhalb von 6
Sekunden abgeschlossen sein. Ansonsten wird dieser
Vorgang vom Gerät unterbrochen und die jeweils vorige
Einstellung wird beibehalten.
14.2 Mit der LN Funktion kann die durch die Kalibrierung
vorgegebene Linearisierung des Messgerätes verändert
werden (diese wird durch die Ein-/ Ausschalttaste
gesteuert und es dauert ca. 14 Sekunden vom Beginn des
Herabdrückens dieser Taste).
Allerdings wird ausdrücklich empfohlen, keine Änderungen
am LN- Wert vorzunehmen, da diese Veränderung zu
abweichenden Messergebnissen führt.
Jegliche Veränderung des Ln- Wertes kann die
Messgenauigkeit erheblich beeinträchtigen. Dieser
Wert sollte nur von Fachpersonal eingestellt werden.
Generell gilt: Je größer der Ln- Wert, desto kleiner das
Ableseergebnis für die gleiche Schichtdicke. Eine klei-
ne Veränderung des Ln- Wertes verursacht eine große
Änderung im Ableseergebnis im oberen Messbereich
( bei 500µm/ 20mil).
So ist der Ln- Wert zu korrigieren:
Betätigen der Ein/ Austaste: Es dauert ca.14 Sekunden
vom Beginn des Drückens dieser Taste.
Dessen Wert kann geändert werden, indem die Plus- bzw.
die Minus- Taste gedrückt wird, nachdem ‚LN' im Display
erscheint
und
die
Ein/
losgelassen wird.
für
„Fe"
vorgenommen,
inklusive
den
Ausschalttaste
wieder
