Sauter TE 1250-0.1 FN Betriebsanleitung Seite 2

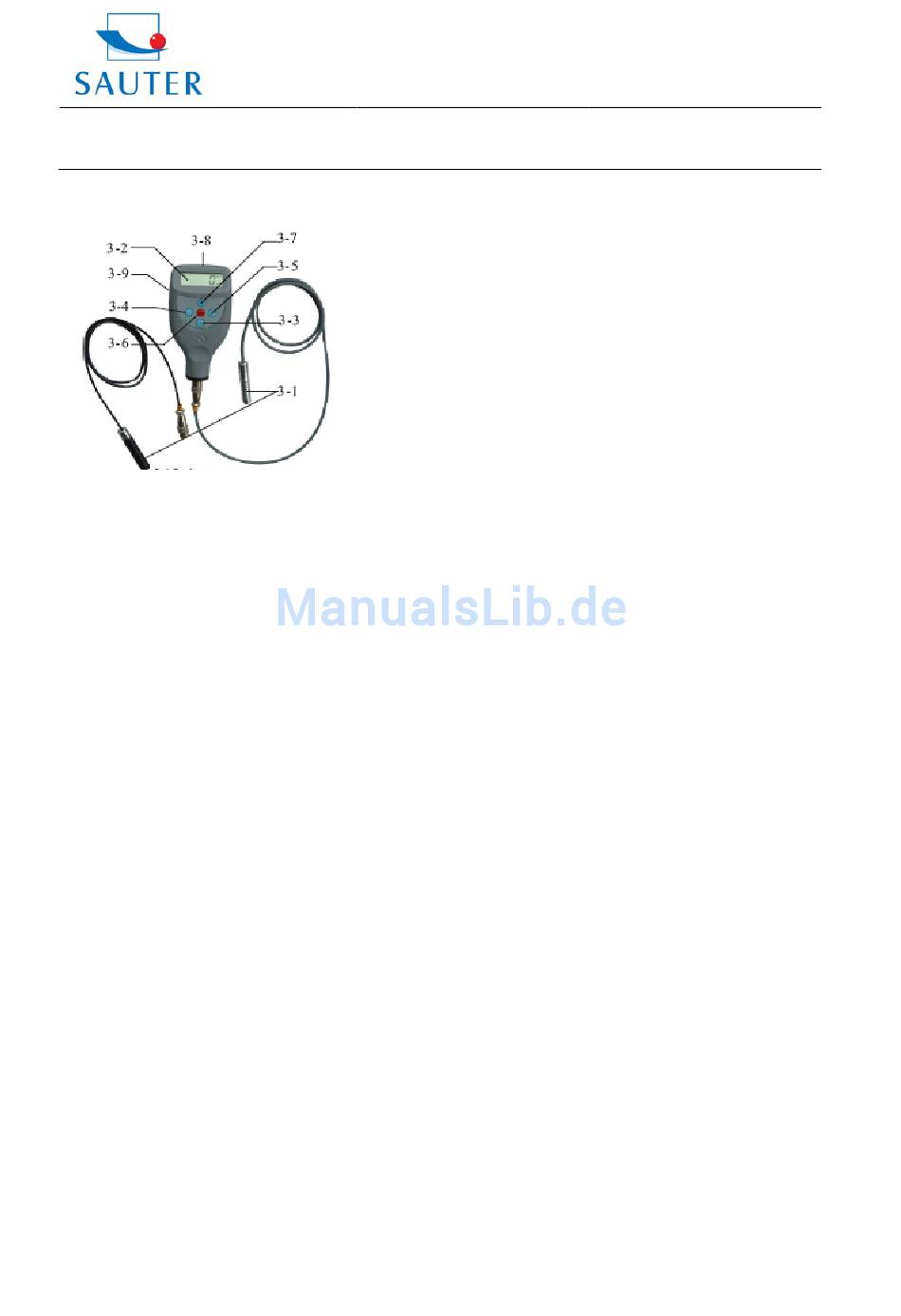

3. Beschreibung des Bedienfeldes
3- 1 Messkopf
3- 2 Display
3- 3 Null- Taste
3- 4 Plus- Taste
3- 5 Minus- Taste
3- 6 Ein- und Ausschalttaste (multifunktional)
3- 7 µm/ mil Umstelltaste (Tastenkürzel)
3- 8 Batteriefach/ Abdeckung
3- 9 Anschluss für RS-232C Verbindung
3-10 S/C Messmodus-Taste (einfach/ kontinuierlich)
4. Messvorgang
4.1 F oder N Messkopf anstecken – je nach Messobjekt
4.2 Ein- und Ausschalten durch die Taste 3-6. `0` erscheint
Auf dem Display 3-2.
Es kann die Messkopf selbst wieder erkennen anhand
des Symbols `Fe`(= F) oder `NFe` (= N), welches auf
dem Display angezeigt wird.
4.3 Platzieren des Messkopfs auf der zu messenden
Schicht. Im Display kann nun die Schichtdicke
abgelesen werden. Das Ableseergebnis kann korrigiert
werden, indem die Plus- Taste 3-4 oder die Minus-
Taste 3-5 gedrückt wird. Dazu sollte sich der Messkopf
zum Ablesen nicht in unmittelbarer Nähe zu der zu
messenden Schicht oder der Nullplatte befinden.
.
4.4 Um die nächste Messung zu tätigen, wird der Mess-
kopf einfach um mehr als 1cm angehoben und Schritt
4.2 wird wiederholt.
4.5 Bei möglichen Ungenauigkeiten im Messergebnis
empfiehlt es sich, vor der Messung das Messgerät zu
kalibrieren, wie in Abschnitt 5 beschrieben.
4.6 Das Gerät kann einerseits mit der Ein-/ Ausschalttaste
ausgeschaltet werden. Andererseits schaltet es
50 Sekunden nach der letzten Tastenbetätigung selbst
ab.
4.7 Die Messeinheit kann in µm bzw. mil angezeigt
TE-BA-d-1311
Sauter GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@sauter.eu
Betriebsanleitung
TE
werden:
A.
B.
4.8 Um in den Messmodus vom `einfachen` zum `kontinu-
Ierlichen` oder andersherum zu wechseln, wird
entweder
A.
B.
5. Kalibrierung ( Justierung)
5.1 Nulleinstellung: Die Nullkalibrierung für `F` und `N`
sollte separat durchgeführt werden.
Die eiserne Nullplatte ist zu verwenden, wenn im
Display `F` abzulesen ist und die Nullplatte aus
Aluminium, wenn `N` im Display erscheint. .
Der Messkopf 3-1 wird nun vorsichtig auf der Nullplatte
platziert. Die Nulltaste 3-3 wird gedrückt und im Dis-
play wird, ohne den Messkopf anzuheben, `0`
angezeigt.
Achtung: Die Null- Kalibrierung ist unbrauchbar,
wenn
sich die Messkopf nicht direkt auf der Nullplatte
oder einem
anderen unbeschichteten Standardmaterial
befindet.
5.2 Eine geeignete Distanzfolie ist auszuwählen,
entsprechend dem typischen Messbereich.
5.3 Die ausgewählte Distanzfolie wird auf der Nullplatte
oder dem unbeschichteten Standardmaterial platziert.
5.4 Der Messkopf wird vorsichtig auf die Distanzfolie ge-
drückt und wieder abgehoben. Das Ableseergebnis im
Display erscheint. Dieses kann wiederum korrigiert
werden, indem die Plus- Taste 3-4 oder die Minus-
Taste 3-5 gedrückt wird. Dazu muss der Messkopf
aber von der Nullplatte oder dem Messkörper entfernt
sein.
5.5 Schritt 5.4 wird wiederholt, bis die Messgenauigkeit er-
reicht wird.
Tel: +49-[0]7433- 9933-199
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
Indem die Umstelltaste 3-7 gedrückt wird oder
Indem die Ein-/ Ausschalttaste 3-6 solange ge-
drückt und gehalten wird, bis `UNIT` im Display
abzulesen ist und dann die Null- Taste 3-3 ge-
drückt wird. Insgesamt dauert dieser Vorgang
7 Sekunden.
die SC- Taste 3-10 gedrückt oder
die Ein-/ Ausschalttaste 3-6 wird gedrückt und ge
halten, bis SC im Display erscheint. Dann wird die
Null- Taste 3-3 gedrückt. Das Symbol ((•)) steht für
den kontiunierlichen und `S` für den einfachen
Messmodus. Dieser Vorgang dauert 9 Sekunden
(vom Herabdrücken der Ein-/ Ausschalttaste an).
