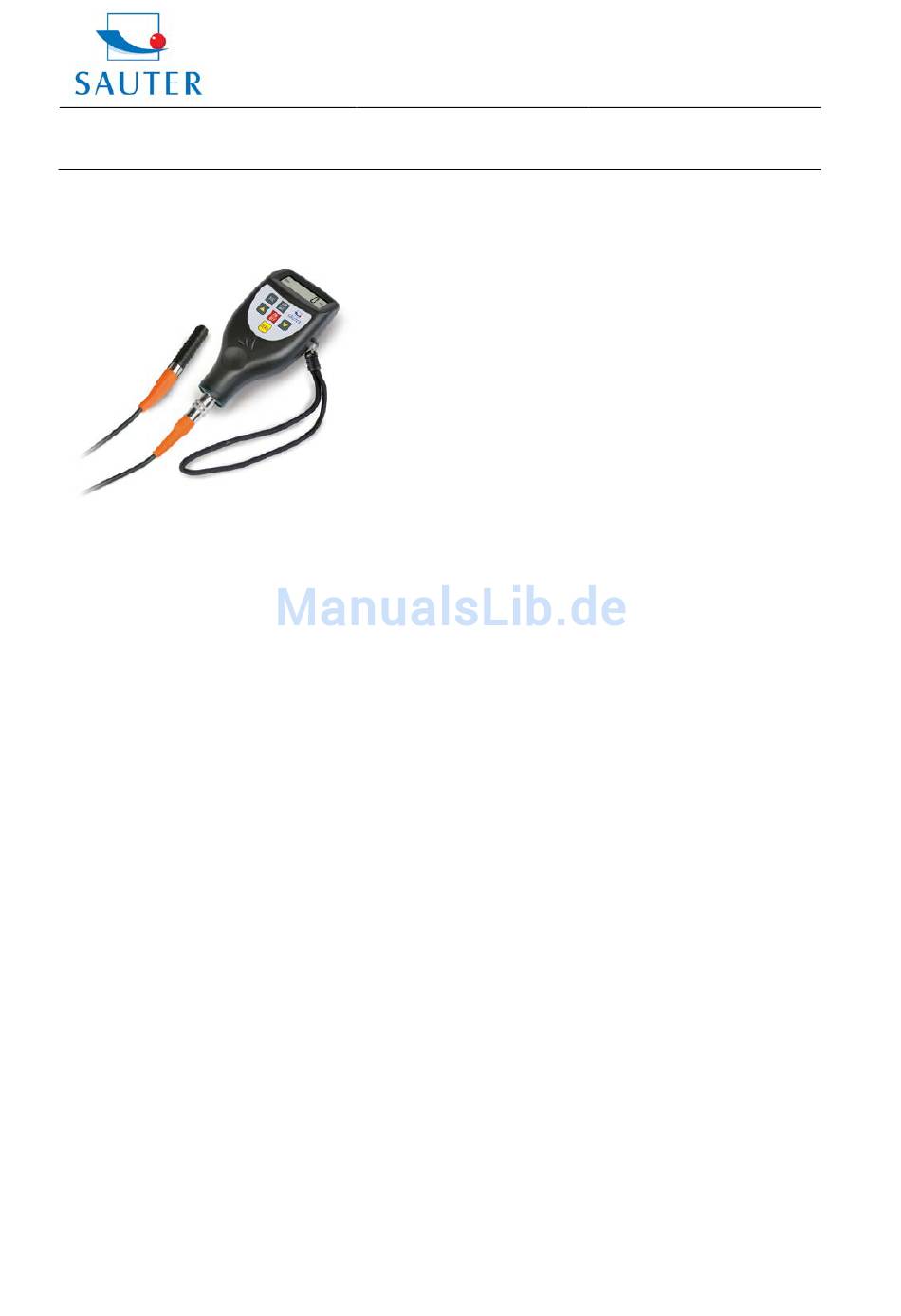

Sauter TE 1250-0.1 FN Betriebsanleitung

DIGITALES
SCHICHTDICKENMESSGERÄT
Modell: TE 1250-0.1 FN
Inhaltsübersicht
1. Funktionen
2. Technische Daten
3. Beschreibung des Bedienfeldes
4. Messvorgang
5. Kalibrierung (Justierung)
6. Batteriewechsel
7. Richtiges Handling der Schichtdickenmessung
mit externen Sensoren
8. Allgemeine Hinweise
9. Werkseinstellungen wiederherstellen
10. Anmerkungen
11.Konformitätserklärung
Anmerkung: Es wird stark empfohlen, das neue
Messgerät vor dem ersten Gebrauch zu
Kalibrieren, wie unter Punkt 5. beschrie-
ben. Dadurch wird von Anfang an eine
höhere Messgenauigkeit erzielt.
1. Funktionen
»Dieses Gerät erfüllt die ISO- Norm 2178 und ISO 2360
sowie die DIN-Norm, ASTM und BS. Damit ist es
gleichermaßen unter Laborbedingungen wie unter rauen
Umgebungsbedingungen „im Feld" verwendbar.
»Der F- Messkopf misst die Dicke nichtmagnetischer
Schichten, z.B. Farbe, Plastik, emailliertes Porzellan,
Kupfer, Zink, Aluminium, Chrom, Lackschichten u.s.w.
Diese Schichten befinden sich auf magnetischen
Materialien wie z.B. Stahl, Eisen, Nickel etc.
Es wird oft benutzt, um die Schichtdicke von galvanisier-
ten Schichten, Lackschichten, emaillierten Porzellan-
schichten, phosphorisierten Schichten, Kupferplatten, Alu-
miniumplatten, Legierungen, Papier etc. zu messen.
TE-BA-d-1311
Sauter GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@sauter.eu
Betriebsanleitung
TE
»Der
nichtmagnetischer
Metallen.
Er wird eingesetzt auf anodischen Oxidationen, Glasuren,
Farben, Emaille, Plastikschichten, Puderbeschichtung etc.
auf Aluminium, Blech, nicht magnetischem rostfreien Stahl
und anderen.
»Automatische Erkennung des Trägermaterials
»Manuelle
Batterieschonung
»Zwei Messmodi: - einzeln und kontinuierlich
»Anschließbar an einen PC zur Datenübertragung
2. Technische Daten
Display: 4 digits, 10mm LCD
Messbereich: 0 bis 1250 µm/ 0 bis 50 mil
Auflösung: 0,1 µm (0 bis 100 µm)
Messunsicherheit:
- Standard: 3 % des Messwertes oder Min ± 2,5 µm
- Off-Set Accur: 1 % des Messwertes oder Min ± 1,0 µm
PC- Verbindung: mit RS-232C Verbindungsadapter
Stromversorgung: 4x1,5 AAA(UM-4) Batterien
Umgebungsbedingungen:
Abmessungen: 126 x 65 x 27 mm (5,0 x 2,6 x 1,1 inch)
Gewicht: ca. 120 g (ohne Batterien)
Lieferumfang:
Optionales Zubehör:
Tel: +49-[0]7433- 9933-199
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
N- Messkopf misst
Schichten auf
oder automatische
1 µm (über 100 µm)
Gilt innerhalb des Toleranzbands von
± 100 μm um den typischen Messbereich herum,
wenn eine Zwei-Punkt-Kalibrierung
innerhalb dieses Toleranzbands durchgeführt
wurde.
Gilt innerhalb von ± 50 μm um den Off-Set Accur
Punkt herum.
Temperaturen 0 bis 50 °C
Luftfeuchtigkeit kleiner als 80%
Tragekoffer
Bedienungsanleitung
F- Messkopf
N- Messkopf
Distanzfolien
Nullplatte (Eisen)
Nullplatte (Aluminium)
Kabel und Software RS-232C
die Schichtdicke
nichtmagnetischen
Abschaltung zur
auch
