Sauter TE 1250-0.1 FN Bedienungsanleitung

DIGITALES SCHICHTDICKENMESSGERÄT

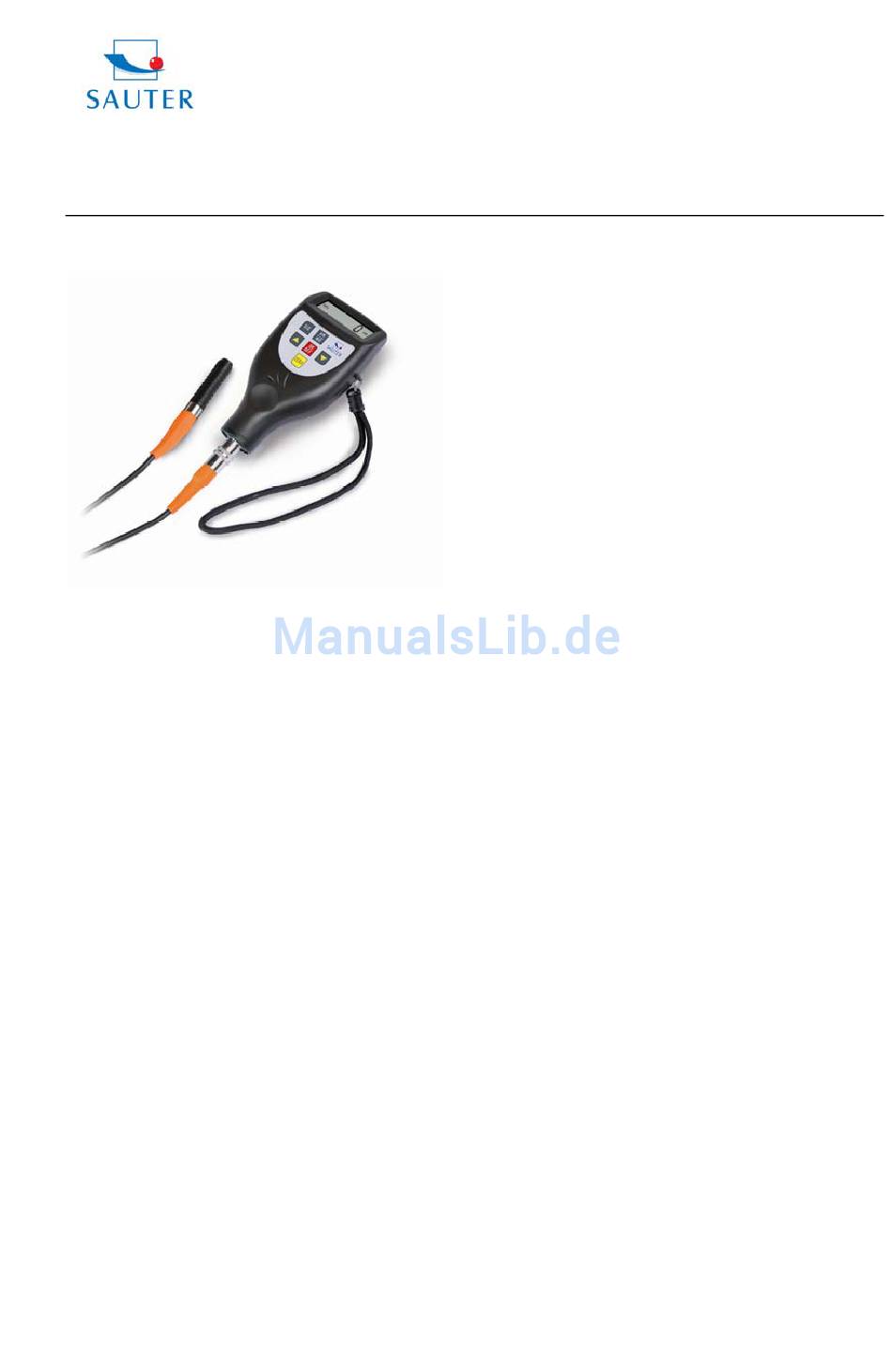

Modell: TE 1250-0.1 FN
Inhaltsübersicht
1. Funktionen
2. Technische Daten
3. Beschreibung des Bedienfeldes
4. Messvorgang
5. Kalibrierung (Justierung)
6. Batteriewechsel
7. Allgemeine Hinweise
8. Werkseinstellungen wiederherstellen
9. Anmerkungen
10.Konformitätserklärung
Anmerkung: Es wird stark empfohlen, das neue
Messgerät vor dem ersten Gebrauch zu
Kalibrieren, wie unter Punkt 5. beschrie-
ben. Dadurch wird von Anfang an eine
höhere Messgenauigkeit erzielt.
1. Funktionen
»Dieses Gerät erfüllt die ISO- Norm 2178 und ISO 2360
sowie die DIN-Norm, ASTM und BS. Damit ist es
gleichermaßen unter Laborbedingungen wie unter rauen
Umgebungsbedingungen „im Feld" verwendbar.
»Der F- Messkopf misst die Dicke nichtmagnetischer
Schichten, z.B. Farbe, Plastik, emailliertes Porzellan,
Kupfer, Zink, Aluminium, Chrom, Lackschichten u.s.w.
Diese Schichten befinden sich auf magnetischen
Materialien wie z.B. Stahl, Eisen, Nickel etc.
Es wird oft benutzt, um die Schichtdicke von galvanisier-
ten Schichten, Lackschichten, emaillierten Porzellan-
schichten, phosphorisierten Schichten, Kupferplatten, Alu-
miniumplatten, Legierungen, Papier etc. zu messen.
Bedienungsanleitung
TE
»Der
nichtmagnetischer
Metallen.
Er wird eingesetzt auf anodischen Oxidationen, Glasuren,
Farben, Emaille, Plastikschichten, Puderbeschichtung etc.
auf Aluminium, Blech, nicht magnetischem rostfreien Stahl
und anderen.
»Automatische Erkennung des Trägermaterials
»Manuelle
Batterieschonung
»Zwei Messmodi: - einzeln und kontinuierlich
»Anschließbar an einen PC zur Datenübertragung
2. Technische Daten
Display: 4 digits, 10mm LCD
Messbereich: 0 bis 1250 µm/ 0 bis 50 mil
Auflösung: 0,1 µm (0 bis 100 µm)
Messunsicherheit Standard:
Messunsicherheit im Off-Set Accur Modus:
PC- Verbindung: mit RS-232C Verbindungsadapter
Stromversorgung: 4x1,5 AAA(UM-4) Batterien
Umgebungsbedingungen:
Abmessungen: 126 x 65 x 27 mm (5,0 x 2,6 x 1,1 inch)
Gewicht: ca. 120 g (ohne Batterien)
Lieferumfang:
Optionales Zubehör:
Schmiechastr. 147-151, D-72458 Albstadt
Tel: +49 (0) 7431 938 666
irmi.russo@sauter.eu
N- Messkopf misst
Schichten auf
oder automatische
1 µm (über 100 µm)
3 % des Messwertes
1 % des Messwertes
Temperaturen 0 bis 50 °C
Luftfeuchtigkeit kleiner als 80%
Tragekoffer
Bedienungsanleitung
F- Messkopf
N- Messkopf
Distanzfolien
Nullplatte (Eisen)
Nullplatte (Aluminium)
Kabel und Software RS-232C
SAUTER GmbH
www.sauter.eu
die Schichtdicke
nichtmagnetischen
Abschaltung zur
