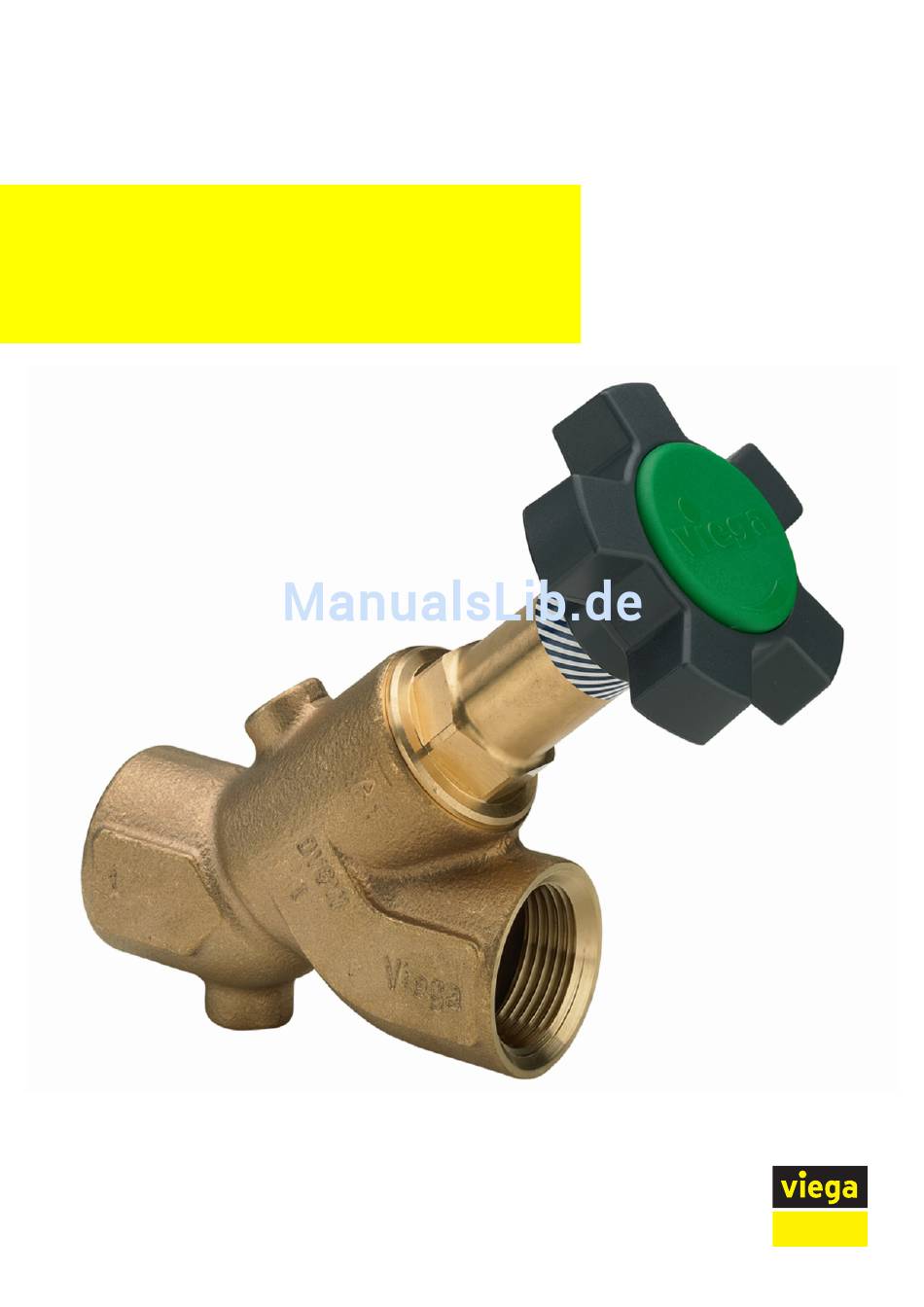

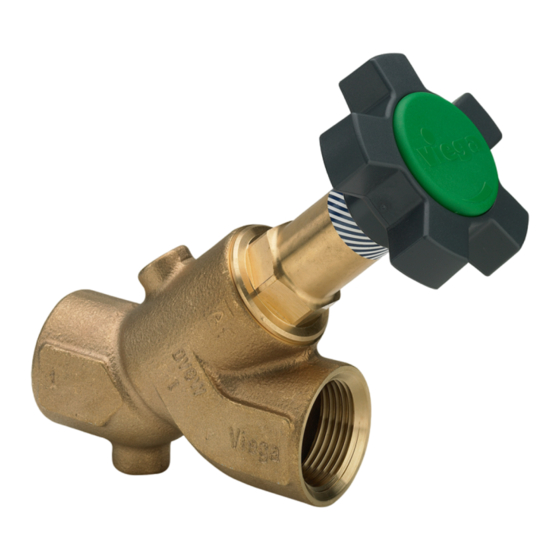

- Seite 1 Easytop-Schrägsitzventil Gebrauchsanleitung für Easytop-Wasserzählerbügel Modell 2230.70 Modell Baujahr: 2230.51 ab 04/2006 de_DE...
- Seite 2 Easytop-Schrägsitzventil 2 von 12...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung Zielgruppen Kennzeichnung von Hinweisen Produktinformation Normen und Regelwerke Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.2.2 Medien Produktbeschreibung 2.3.1 Übersicht 2.3.2 Gewindeverbindung 2.3.3 Kennzeichnungen an Bauteilen 2.3.4 Kompatible Bauteile 2.3.5 Technische Daten Verwendungsinformationen 2.4.1 Korrosion Handhabung Montageinformationen 3.1.1 Montagehinweise Montage 3.2.1... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 5: Produktinformation
Produktinformation 2 Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Einsatzbereiche Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Planung, Ausführung, Betrieb und DIN EN 806 Teil 1 Wartung von Trinkwasser-Installa‐ tionen Planung, Ausführung, Betrieb und DIN EN 806 Teil 2 Wartung von Trinkwasser-Installa‐... - Seite 6 Produktinformation Regelwerke aus Abschnitt: Produktbeschreibung Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Eignung für Trinkwasser-Installati‐ Trinkwasserverordnung (TrinkwV) onen Eignung für Trinkwasser-Installati‐ DIN 50930-6 onen Anforderungen an Kunststoffkom‐ DVGW-Arbeitsblatt W270 ponenten für Trinkwasser-Installa‐ tionen Regelwerke aus Abschnitt: Übersicht Geltungsbereich / Hinweis In Deutschland geltendes Regel‐...
-
Seite 7: Bestimmungsgemäße Verwendung
Betrieb und Wartung Trinkwasser- DIN EN 806-5 Installationen Bestimmungsgemäße Verwendung Stimmen Sie die Nutzung des Modells für andere als die beschriebenen Einsatzbereiche und Medien mit dem Viega Service Center ab. 2.2.1 Einsatzbereiche Der Einsatz ist u. a. in folgenden Bereichen möglich: Trinkwasser-Installationen Das Modell ist für Easytop-Montageeinheiten und Easytop-Wasserzäh‐... -
Seite 8: Medien
Produktinformation 2.2.2 Medien Das Modell ist u. a. für folgende Medien geeignet: Trinkwasser ohne Einschränkung nach geltenden Richtlinien, siehe Ä „Regelwerke aus Abschnitt: Medien“ auf Seite 5 maximale Chlorid-Konzentration 250 mg/l nach geltenden Richtli‐ nien, siehe Ä „Regelwerke aus Abschnitt: Medien“ auf Seite 5 Produktbeschreibung Easytop-Systemarmaturen sind gemäß... -
Seite 9: Gewindeverbindung
Abschnitt: Kennzeichnung an Bauteilen“ auf Seite 6 Dimension DVGW-Schriftzug Stellungsanzeige unterhalb des Handrads 2.3.4 Kompatible Bauteile Wenden Sie sich mit Fragen zu diesem Thema auch an das Viega Ser‐ vice Center. 2.3.5 Technische Daten Beachten Sie für die Installation des Modells folgende Betriebsbedin‐ gungen: Betriebstemperatur [T 20 °C... -
Seite 10: Verwendungsinformationen
Produktinformation DN15 DN20 DN25 DN32 DN40 1000 DN50 1000 V [l/min] Abb. 1: Leistungsdiagramm Schrägsitzventile Press-/Gewindeanschluss Verwendungsinformationen 2.4.1 Korrosion Freiverlegte Rohrleitungen und Armaturen in Räumen benötigen im Nor‐ malfall keinen äußeren Korrosionsschutz. Ausnahmen bestehen in folgenden Fällen: Kontakt zu aggressiven Baustoffen, wie nitrit- oder ammoniumhal‐ tigen Materialien in aggressiver Umgebung Wenn ein äußerer Korrosionsschutz erforderlich ist, die geltenden Richt‐... -
Seite 11: Handhabung
Handhabung 3 Handhabung Montageinformationen 3.1.1 Montagehinweise Systemkomponenten prüfen Nehmen Sie das Modell erst unmittelbar vor der Verwen‐ dung aus der Verpackung. Durch Transport und Lagerung können Systemkomponenten ggf. beschädigt worden sein. Alle Teile prüfen. Beschädigte Komponenten austauschen. Beschädigte Komponenten nicht reparieren. Verschmutzte Komponenten dürfen nicht installiert werden. -
Seite 12: Wartung
Für Betrieb und Wartung von Trinkwasser-Installationen die geltenden Richtlinien beachten, siehe Ä „Regelwerke aus Abschnitt: Wartung“ auf Seite 7. Viega empfiehlt, die Armatur regelmäßig zu betätigen und auf Funktion zu prüfen. Ventiloberteil austauschen Für den Fall, dass das Ventiloberteil getauscht werden muss, kann Modell 2237.20 verwendet werden.
