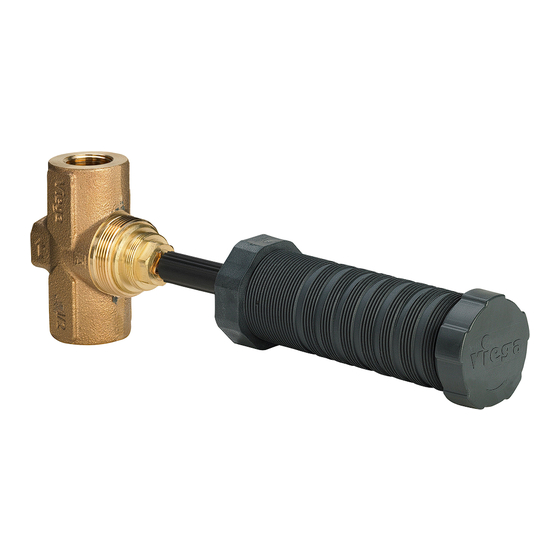

- Seite 1 Gebrauchsanleitung Easytop-UP-Geradsitzventil für die Trinkwasser-Installation Modell Baujahr (ab) 2235.1 07/2007...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Normen und Regelwerke 2.2 Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.2.2 Medien 2.3 Produktbeschreibung 2.3.1 Übersicht 2.3.2 Gewindeverbindung 2.3.3 Kennzeichnungen an Bauteilen 2.3.4 Kompatible Bauteile 2.3.5 Technische Daten 2.4 Verwendungsinformationen 2.4.1 Korrosion 2.5 Optionales Zubehör... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation
Produktinformation Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Einsatzbereiche Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Planung, Ausführung, Betrieb und DIN EN 806 Teil 1 Wartung von Trinkwasser-Installa‐ tionen Planung, Ausführung, Betrieb und DIN EN 806 Teil 2 Wartung von Trinkwasser-Installa‐ tionen Planung, Ausführung, Betrieb und DIN EN 806 Teil 3... - Seite 5 Produktinformation Regelwerke aus Abschnitt: Produktbeschreibung Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Eignung für Trinkwasser-Installati‐ Trinkwasserverordnung (TrinkwV) onen Eignung für Trinkwasser-Installati‐ DIN 50930-6 onen Anforderungen an Kunststoffkom‐ DVGW-Arbeitsblatt W270 ponenten für Trinkwasser-Installa‐ tionen Regelwerke aus Abschnitt: Übersicht Geltungsbereich / Hinweis In Deutschland geltendes Regel‐...
-
Seite 6: Bestimmungsgemäße Verwendung
Betrieb und Wartung Trinkwasser- DIN EN 806-5 Installationen Bestimmungsgemäße Verwendung Stimmen Sie die Nutzung des Modells für andere als die beschriebenen Einsatzbereiche und Medien mit dem Viega Service Center ab. 2.2.1 Einsatzbereiche Der Einsatz ist u. a. in folgenden Bereichen möglich: Trinkwasser-Installationen Industrieanlagen Das Modell dient zur Absperrung von Stockwerks- und Etageneinheiten. -
Seite 7: Produktbeschreibung
Produktinformation Produktbeschreibung Easytop-Systemarmaturen sind gemäß geltender Richtlinien für alle Trinkwässer einsetzbar und DVGW-zertifiziert, siehe Ä „Regelwerke aus Abschnitt: Produktbeschreibung“ auf Seite 5. Ihre Kunststoffkompo‐ nenten entsprechen der KTW-Empfehlung und den Anforderungen geltender Richtlinien. 2.3.1 Übersicht Die Easytop-Systemarmaturen entsprechen den Prüfan‐ forderungen geltender Richtlinien, siehe Ä... -
Seite 8: Gewindeverbindung
Abschnitt: Kennzeichnung an Bauteilen“ auf Seite 5 Dimension DVGW-Schriftzug Stellungsanzeige 2.3.4 Kompatible Bauteile Wenden Sie sich mit Fragen zu diesem Thema auch an das Viega Ser‐ vice Center. 2.3.5 Technische Daten Beachten Sie für die Installation des Modells folgende Betriebsbedin‐ gungen: Betriebstemperatur [T 90 °C... -
Seite 9: Verwendungsinformationen
Produktinformation Verwendungsinformationen 2.4.1 Korrosion Freiverlegte Rohrleitungen und Armaturen in Räumen benötigen im Nor‐ malfall keinen äußeren Korrosionsschutz. Ausnahmen bestehen in folgenden Fällen: Kontakt zu aggressiven Baustoffen, wie nitrit- oder ammoniumhal‐ tigen Materialien in aggressiver Umgebung Wenn ein äußerer Korrosionsschutz erforderlich ist, die geltenden Richt‐ linien beachten, siehe Ä... - Seite 10 Produktinformation Abb. 2: Modell 2210.40 Dämmschale Abb. 3: Modell 2236.10 Ausstattungsset Abb. 4: Modell 2236 Ausstattungsset Easytop-UP-Geradsitzventil...
- Seite 11 Produktinformation Abb. 5: Modell 2236.50 Behördenmodell Abb. 6: Modell 2235.90 Montageset vorne Abb. 7: Modell 2235.95 Montageset hinten Easytop-UP-Geradsitzventil...
-
Seite 12: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Einbaumaße A - mindestens 45 mm B - maximal 130 mm (bei Verwendung von Modell 2236 maximal 80 mm) 3.1.2 Montagehinweise Systemkomponenten prüfen Nehmen Sie das Modell erst unmittelbar vor der Verwen‐ dung aus der Verpackung. Durch Transport und Lagerung können Systemkomponenten ggf. -
Seite 13: Montage
Handhabung Wählen Sie den Einbauort so, dass die Armatur gut zugänglich, leicht bedienbar und die Dämmschale gut zu montieren ist. Rohrleitungsführung und Befestigung Informationen können den System-Gebrauchsanleitungen Profipress, Sanpress und Sanpress Inox entnommen werden. Längenausdehnung Informationen können den System-Gebrauchsanleitungen Profipress, Sanpress und Sanpress Inox entnommen werden. -
Seite 14: Dichtheitsprüfung
Handhabung Befestigung in Trockenbaukonstruktionen ▶ Die Armatur von hinten mit dem Befestigungsset auf einem Viega Armaturenträger mit Nutensteinen befestigen. ▶ Die Wanddurchführung auf der Wandvorderseite mit dem selbst‐ klebenden Abdichtungsflansch abdichten. Abb. 8: 2235.95 Befestigungsset hinten ▶ Die Schutzhülse des Ventils vor und hinter der Beplankung (z. B. -
Seite 15: Wartung
