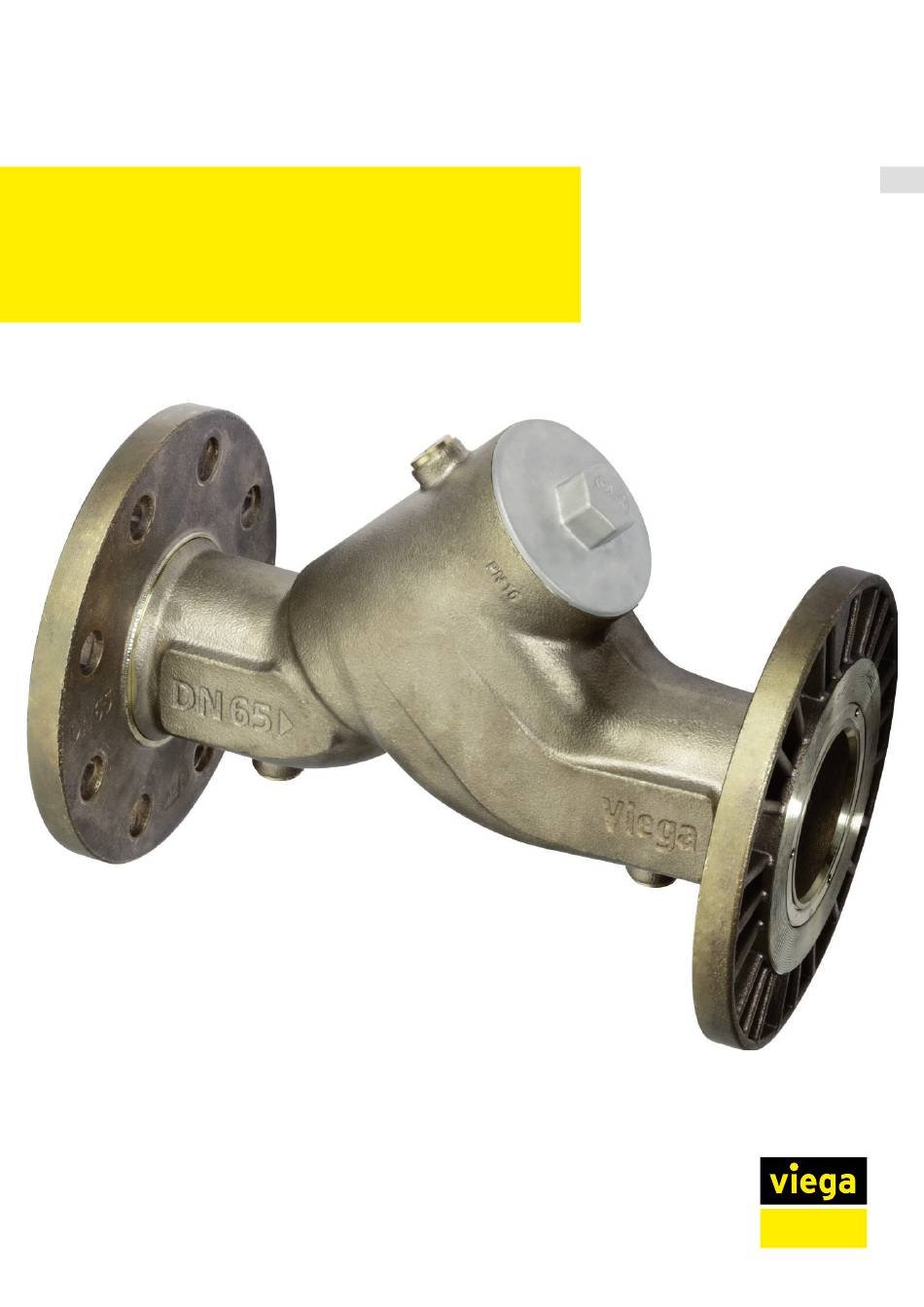

- Seite 1 Gebrauchsanleitung Easytop-XL-Rückflussverhinderer mit Flanschanschluss für die Trinkwasser-Installation Modell Baujahr (ab) 2239.4XL 04/2017...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Normen und Regelwerke 2.2 Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.2.2 Medien 2.3 Produktbeschreibung 2.3.1 Übersicht 2.3.2 Kennzeichnungen an Bauteilen 2.3.3 Kompatible Bauteile 2.3.4 Funktionsweise 2.3.5 Technische Daten 2.4 Verwendungsinformationen 2.4.1 Korrosion 2.5 Optionales Zubehör... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation
Produktinformation Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Einsatzbereiche Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Planung, Ausführung, Betrieb und DIN EN 806 Teil 1 Wartung von Trinkwasser-Installa‐ tionen Planung, Ausführung, Betrieb und DIN EN 806 Teil 2 Wartung von Trinkwasser-Installa‐ tionen Planung, Ausführung, Betrieb und DIN EN 806 Teil 3... - Seite 5 Produktinformation Regelwerke aus Abschnitt: Produktbeschreibung Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Eignung für Trinkwasser-Installati‐ Trinkwasserverordnung (TrinkwV) onen Eignung für Trinkwasser-Installati‐ DIN 50930-6 onen Anforderungen an Kunststoffkom‐ DVGW-Arbeitsblatt W270 ponenten für Trinkwasser-Installa‐ tionen Regelwerke aus Abschnitt: Übersicht Geltungsbereich / Hinweis In Deutschland geltendes Regel‐...
-
Seite 6: Bestimmungsgemäße Verwendung
Betrieb und Wartung Trinkwasser- DIN EN 806-5 Installationen Bestimmungsgemäße Verwendung Stimmen Sie die Nutzung des Modells für andere als die beschriebenen Einsatzbereiche und Medien mit dem Viega Service Center ab. 2.2.1 Einsatzbereiche Der Einsatz ist u. a. in folgenden Bereichen möglich: Trinkwasser-Installationen Industrieanlagen Für Planung, Ausführung, Betrieb und Wartung von Trinkwasser-Instal‐... -
Seite 7: Übersicht
Produktinformation 2.3.1 Übersicht Die Easytop-Systemarmaturen entsprechen den Prüfan‐ forderungen geltender Richtlinien, siehe Ä „Regelwerke aus Abschnitt: Übersicht“ auf Seite 5. ≤ 20 dB(A) Schallschutz L Das Modell ist folgendermaßen ausgestattet: Ventilgehäuse aus Rotguss/Siliziumbronze Ventiloberteil aus Rotguss/Siliziumbronze (totraumfrei) beidseitig Flanschanschluss nach geltenden Richtlinien, siehe Ä... -
Seite 8: Funktionsweise
Produktinformation 2.3.4 Funktionsweise Kombinierter Rückflussverhinderer (KRV) Rückflussverhinderer schützen Armaturen und Installationssysteme vor ungewolltem Rückfluss, Rückdruck oder Rücksaugen des ver‐ schmutzten Brauchwassers bzw. Schmutzwassers in das Leitungs‐ system. Dieser Fall kann nach Druckschwankungen im Verteilerkreis eintreten, die eine Umkehr der Strömungsrichtung bewirken. Der Rückflussverhinderer verhindert mittels eines durch Federkraft belasteten Ventilkegels ein Rückdrücken, Rückfließen bzw. -
Seite 9: Verwendungsinformationen
Produktinformation Verwendungsinformationen 2.4.1 Korrosion Freiverlegte Rohrleitungen und Armaturen in Räumen benötigen im Nor‐ malfall keinen äußeren Korrosionsschutz. Ausnahmen bestehen in folgenden Fällen: Kontakt zu aggressiven Baustoffen, wie nitrit- oder ammoniumhal‐ tigen Materialien in aggressiver Umgebung Wenn ein äußerer Korrosionsschutz erforderlich ist, die geltenden Richt‐ linien beachten, siehe Ä... - Seite 10 Produktinformation Abb. 3: Modell 2259.7 / XL Montageset Abb. 4: Modell 2259.9 / XL Dichtung Easytop-XL-Rückflussverhinderer mit Flanschanschluss...
-
Seite 11: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Montagehinweise Systemkomponenten prüfen Nehmen Sie das Modell erst unmittelbar vor der Verwen‐ dung aus der Verpackung. Durch Transport und Lagerung können Systemkomponenten ggf. beschädigt worden sein. Alle Teile prüfen. Beschädigte Komponenten austauschen. Beschädigte Komponenten nicht reparieren. Verschmutzte Komponenten dürfen nicht installiert werden. -
Seite 12: Montage
Für Betrieb und Wartung von Trinkwasser-Installationen die geltenden Richtlinien beachten, siehe Ä „Regelwerke aus Abschnitt: Wartung“ auf Seite 6. Viega empfiehlt, die Armatur regelmäßig zu betätigen und auf Funktion zu prüfen. Ventiloberteil austauschen Für den Fall, dass das Ventiloberteil getauscht werden muss, kann Modell 2239.6XL verwendet werden. - Seite 13 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2022-08 • VPN180127...
