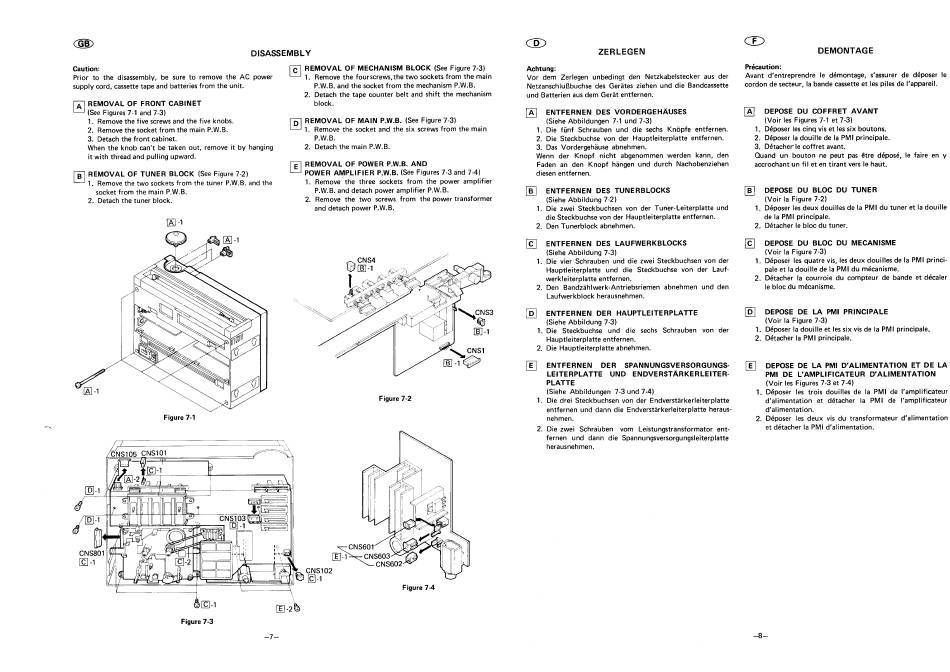

DISASSEMBLY
Caution:
Prior to the disassembly, be sure to remove the AC power
supply cord, cassette tape and batteries from the unit.
REMOVAL OF FRONT CABINET
(See Figures 7-1 and 7-3)
1. Remove the five screws and the five knobs.
2. Remove the socket from the main P.W.B.
3. Detach the front cabinet.
When the knob can't be taken out, remove it by hanging
it with thread and pulling upward.
B REMOVALOF TUNER BLOCK (SeeFigure7-2)
I. Remove the two sockets from the tuner P.W.B. and the
socket from the main P.W.B.
2. Detach the tuner block.
Figure 7-1
CNSIOI
0-1
CNS103
0-1
m
CNS801
[0-2
0-1
Figure 7-3
C REMOVAL OF MECHANISM BLOCK (SeeFigure 7-3)
I. Remove the fourscrews,the two sockets from the main
P.W.B. and the socket from the mechanism P.W.B.
2. Detach the tape counter belt and shift the mechanism
block.
REMOVAL OF MAIN P.W.B. (See Figure 7-3)
I. Remove the socket and the six screws from the main
P.W.B.
2. Detach the main P.W.B.
re REMOVAL OF POWERP.W.B.AND
POWER AMPLIFIER P.W.B. (See Figures 7-3 and 74)
I. Remove the three sockets from the power amplifier
P.W.B. and detach power amplifier P.W.B.
2. Remove the two screws from the power transformer
and detach power P.W.B.
CNS4
DB-I
Figure 7-2
CNS601
CNS603
-1
CNS602
CNS102
Figure 7-4
ZERLEGEN
Achtung:
Vor dem Zerlegen unbedingt den Netzkabelstecker aus der
Netzanschlußbuchse des Gerätes ziehen und die Bandcassette
und Batterien aus dem Gerät entfernen.
ENTFERNEN DES VORDERGEHÅUSES
(Siehe Abbildungen 7-1 und 7-3)
1. Die fünf Schrauben und die sechs Knöpfe
2. Die Steckbuchse von der Hauptleiterplatte
3. Das Vordergehäuse abnehmen.
Wenn der Knopf nicht abgenommen werden kann, den
Faden an den Knopf hängen und durch Nachobenziehen
diesen entfernen.
ENTFERNEN DES TUNERBLOCKS
(Siehe Abbildung 7-2)
Die zwei Steckbuchsen von der Tuner-Leiterplatte
1.
die Steckbuchse von der Hauptleiterplatte
2. Den Tunerblock abnehmen.
ENTFERNEN DES LAUFWERKBLOCKS
c
(Siehe Abbildung 7-3)
I. Die vier Schrauben und die zwei Steckbuchsen
Hauptleiterplatte und die Steckbuchse von der Lauf-
werkleiterplatte entfernen.
Den Bandzählwerk-Antriebsriemen
2.
Laufwerkblock herausnehmen.
CNS3
D ENTFERNEN DER HAUPTLEITERPLATTE
(Siehe Abbildung 7-3)
Die Steckbuchse und die sechs
I.
Hauptleiterplatte entfernen.
Die Hauptleiterplatte abnehmen.
2.
ENTFERNEN DER SPANNUNGSVERSORGUNGS-
LEITERPLATTE UND ENDVERSTÅRKERLEITER-
PLATTE
(Siehe Abbildungen 7-3 und 7-4)
I. Die drei Steckbuchsen von der Endverstärkerleiterplatte
entfernen und dann die Endverstärkerleiterplatte
nehmen.
2. Die zwei SchraUben vom Leistungstransformator
fernen und dann die Spannungsversorgungsleiterplatte
herausnehmen.
DEMONTAGE
Précaution:
Avant d'entreprendre Ie démontage,
cordon de secteur, la bande cassette et les piles de l'appareil.
DEPOSE DU COFFRET
A
(Voir les Figures 7-1 et 7-3)
entfernen. I. Déposer les cinq vis et les six boutons.
entfernen. 2. Déposer Ia douille de Ia PMI principale.
3. Détacher Ie coffret avant.
Quand un bouton ne peut pas étre déposé, Ie faire en y
accrochant un fil et en tirant
DEPOSE DU BLOC DU TUNER
(Voir Ia Figure 7-2)
und Déposer lesdeux douijles de la PMI du tuner et la douille
l.
entfernen. de la PMI principale.
2. Détacher le bloc du tuner.
DEPOSE DU BLOC DU
(Voir la Figure 78)
Déposer Ies quatre vis. lesdeux douilles de la PMI princi-
von der I.
pale et la douille de Ia PMI du mécanisme.
Détacher Ia courroie du compteur
2.
abnehmen und den Ie bloc du mécanisme.
DEPOSE DE LA PMI
(Voir Ia Figure 7-3)
l. Déposer Ia douille et Ies six vis de la PMI principale.
Schrauben von der
Détacher la PMI principale.
2.
E DEPOSE DE LA PMI D'ALIMENTATION
PMI DE L'AMPLIFICATEUR
(Voir Ies Figures 7-3 et 7-4)
Déposer les trois douilles de Ia PMI de l'amplificateur
I.
d'alimentation et détacher
heraus- d' alimentation.
Déposer Ies deux vis du transformateur
2.
et détacher Ia PMI d'alimentation.
ent-
s'assurer de déposer le
AVANT
vers le haut.
MECANISME
de bande et décaler
PRINCIPALE
ET DE LA
D'ALIMENTATION
Ia PMI de l'amplificateur
d'alimentation
