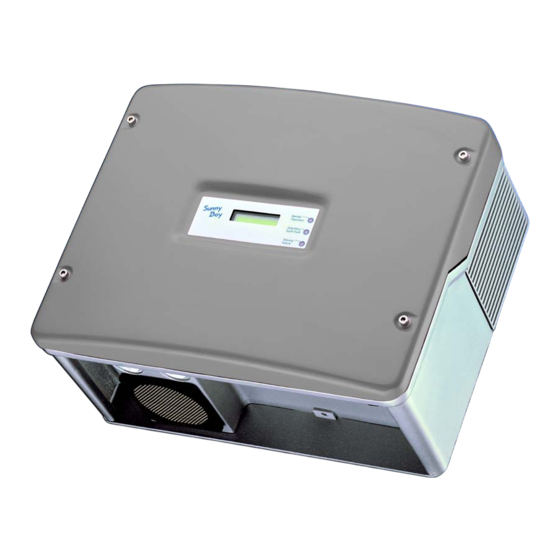

SMA SUNNY BOY 3300 Installationsanleitung
String-wechselrichter mit opticool
Vorschau ausblenden
Andere Handbücher für SUNNY BOY 3300:
- Installationsanleitung (76 Seiten) ,
- Bedienungsanleitung (2 Seiten) ,
- Installationsanleitung (76 Seiten)
Verwandte Anleitungen für SMA SUNNY BOY 3300
Inhaltszusammenfassung für SMA SUNNY BOY 3300
- Seite 1 Sunny Boy 3300 und 3800 String-Wechselrichter mit OptiCool Installationsanleitung Version 1.2 SB33_38-11:SD4205 IM-SB3800...
-
Seite 3: Änderungsübersicht
Technologie AG Änderungsübersicht Änderungsübersicht Dokumentennummer Art der Änderung Autor SB33_38-11:SD3305 Erstauflage Siebert SB33_38-11:SD3505 Änderung Gehäusetemperatur Siebert und Entfernen des Hinweises bezüg- lich der Gehäusetemperatur in Kapitel 2 "Sicherheitshinweise" (Seite 11), Än- derung der Schutzart von IP54/IP65 auf IP65. SB33_38-11:SD4205 Hinweis auf die Jumper Steckplätze Siebert für die Kommunikation in der Abbil- dung in Kapitel 3.1, Erweiterung des... - Seite 4 Änderungsübersicht Technologie AG Seite 4 SB33_38-11:SD4205 Installationsanleitung...
-
Seite 5: Erklärung Der Verwendeten Symbole
Technologie AG Erklärung der verwendeten Symbole Erklärung der verwendeten Symbole Dieses Symbol kennzeichnet einen Sachverhalt, dessen Nichtbe- achtung zur Beschädigung von Bauteilen oder zur Gefährdung von Personen führen kann. Bitte lesen Sie diese Passagen besonders sorgfältig. Dieses Symbol kennzeichnet einen Sachverhalt der wichtig für den optimalen Betrieb Ihres Produktes ist. -
Seite 6: Haftungsausschluss
Technologie AG zulässig. Eine Unterlizensierung der Software ist nicht zulässig. Haftungsbeschränkung: Die SMA Technologie AG lehnt jegliche Haftung für direkte oder indirekte Folge- schäden, die sich aus der Verwendung der von SMA Technologie AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht-Leistung von Support-Tätigkeiten. -
Seite 7: Inhaltsverzeichnis
Technische Daten......35 Sunny Boy 3300 ........35 7.1.1... - Seite 8 Inhaltsverzeichnis Technologie AG Seite 8 SB33_38-11:SD4205 Installationsanleitung...
-
Seite 9: Vorwort
Vorschriften müssen eingehalten werden. Der Sunny Boy 3300 / 3800 enthält die selbsttätig wirkende Freischaltstelle vom Typ „SMA grid guard“. Der Sunny Boy 3300 / 3800 erfüllt damit die Richtlinie der VDEW (Verband der Elektrizitätswirtschaft) für den Parallelbe- trieb von Eigenerzeugungsanlagen mit dem Niederspannungsnetz des Elektri- zitätsversorgungsunternehmens (EVU) und die darin enthaltene DIN VDE 0126... - Seite 10 Vorwort Technologie AG Seite 10 SB33_38-11:SD4205 Installationsanleitung...
-
Seite 11: Sicherheitshinweise
Erst danach darf der Gehäusedeckel geöffnet und die Spannungsfreiheit festgestellt werden. Beachten Sie bei Arbeiten am Sunny Boy 3300 / 3800 und bei der Handhabung der Baugruppen die ESD Schutzvorschriften. Elektronische Bauteile sind empfindlich gegen elektrostatische Aufladungen. Leiten Sie die elektrostatische Ladung durch Berühren des geerdeten Gehäuses von sich ab, bevor Sie eine elektronische... - Seite 12 Sicherheitshinweise Technologie AG Seite 12 SB33_38-11:SD4205 Installationsanleitung...
-
Seite 13: Übersicht
Technologie AG Übersicht 3 Übersicht 3.1 Gerätebeschreibung folgenden Übersichtsbild sind unterschiedlichen Komponenten Anschlussbereiche des geöffneten Sunny Boy 3300 / 3800 schematisch dargestellt: Steckplatz für Kommunikation Varistoren (RS232, RS485, NLM Piggy- Seite 45 Back, Funk) Steckplatz für Displayeinheit Jumper Steckplatz für die Lüfterüberprüfung... -
Seite 14: Außenmaße
Übersicht Technologie AG 3.2 Außenmaße 236 mm 450 mm 352 mm Seite 14 SB33_38-11:SD4205 Installationsanleitung... -
Seite 15: Opticool
Technologie AG Übersicht 3.3 OptiCool Der Sunny Boy 3300 / 3800 ist mit dem patentierten Zweikammer-Kühlsystem OptiCool ausgestattet. Dabei wird Gehäuse Wechselrichters Temperaturmanagement integriert und dient nicht mehr nur zur Aufnahme und Schutz der Bauteile im Inneren, sondern auch als „ Kühlluftverteiler“ und Wärmedistributor. - Seite 16 Übersicht Technologie AG Seite 16 SB33_38-11:SD4205 Installationsanleitung...
-
Seite 17: Voraussetzungen Für Die Installation
Bei der Montage im Außenbereich ist darauf zu achten, dass das Gerät nicht nach vorne geneigt ist. Die Rückwand ist so konzipiert, dass der Sunny Boy 3300 / 3800 an einer exakt senkrechten Wand leicht nach hinten geneigt ist. - Seite 18 Installieren Sie den Sunny Boy nicht in explosionsgefährdeten Be- reichen! Bitte berücksichtigen Sie bei der Wahl des Einbauorts eine ausreichende Möglichkeit zur Wärmeabfuhr! Unter normalen Bedingungen gelten etwa folgende Richtwerte für den freizuhaltenden Raum um den Sunny Boy 3300 / 3800: Mindestabstände Seitlich 20 cm...
-
Seite 19: Voraussetzungen Pv-Generator
Technologie AG Voraussetzungen für die Installation 4.2 Voraussetzungen PV-Generator Der Sunny Boy 3300 / 3800 ist für den Anschluss von bis zu drei sogenannten Strings (Reihenschaltungen von PV-Modulen) mit homogener Struktur (Module gleichen Typs, identischer Ausrichtung, Neigung und Anzahl) vorgesehen. - Seite 20 Voraussetzungen für die Installation Technologie AG In Abhängigkeit vom verwendeten Lei- tungsquerschnitt, verwenden Sie bitte ei- Betrieb Operation nen Leitungsschutzschalter mit 20 A oder Erdschluss Earth Fault Störung Failure max. 25 A und Auslösecharakteristik „B“. Verbraucher dürfen nicht an diesen Stromkreis angeschlossen werden.
- Seite 21 Nennleistung 1 % nicht übersteigen. Die Leitungsverluste in Abhängigkeit von der Leitungslänge und des Leitungsquerschnitts sind in den folgenden Grafiken dargestellt. Es werden mehradrige Leitungen mit einem Hin- und Rückleiter aus Kupfer verwendet. Leitungsverluste des Sunny Boy 3300 1,4% Verwenden Sie keine Leitungsauslegungungen mit Verlusten über 1,0 %...
-
Seite 22: Grenzwerte Für Ac-Ausgang
Max. Länge 10 m 16 m Der Sunny Boy 3300 / 3800 ist für den Betrieb an 230 V Netzen ausgelegt und arbeitet bei Netzspannungen von 198 V bis 260 V bei 49,8 Hz bis 50,2 Hz. Grenzwerte für AC-Ausgang Spannungsbereich 198 V ... -
Seite 23: Installation
Faul Stör Failu jedem Fall das Gewicht des Sunny Boy 3300 / 3800 (41 kg). Der Sunny Boy 3300 / 3800 ist mit ergonomischen Griffmulden an den Seiten ausgestattet. Verwenden Sie diese, um ihn aufzuhängen. Entfernen Sie die Transporthalterung und montieren Sie die Wandhalterung (1). -
Seite 24: Elektrische Installation
Installation Technologie AG 5.2 Elektrische Installation Prüfen Sie unbedingt die Polarität bevor Sie die Strings anschlie- ßen! Die komplette Verkabelung eines Sunny Boy 3300 / 3800 ist in der folgenden Abbildung schematisch dargestellt: max. 4,0 mm² Kommunikation String 1 max. 16 A String 2 max. - Seite 25 Technologie AG Installation Sunny Boy 3300 / 3800 Ansicht von unten AC-Stecker für den Öffnungen für die optionale Kommunikation Netzanschluss über RS232, RS485 (PG16) Steckverbinder für den Anschluss der Solarmodule Öffnungen für die optionale Kommunikation über Funk (PG16) Installationsanleitung SB33_38-11:SD4205...
-
Seite 26: Anschluss Des Ac-Ausgangs
Kabelauslass ermöglicht. Gehen Sie bei dem Anschluss des AC-Ausgangs wie folgt vor: Überprüfen Sie die Netzspannung. Ist diese hö- her als 260 V, kann der Sunny Boy 3300 / 3800 nur eingeschränkt arbeiten. Hier sollte der lokale Netzbetreiber für Abhilfe sorgen. -
Seite 27: Anschluss Des Ac-Steckers
Technologie AG Installation Anschluss des AC-Steckers Überprüfen Sie, welcher Dichtungsring für Ihre AC-Anschlussleitung geeignet ist. Ab Werk ist ein Dichtungsring für Leitungsdurchmesser von 10 - 14 mm in der Gewindehülse montiert. Wollen Sie eine Leitung mit einem geringeren Leitungs- durchmesser (also von 6 - 10 mm) verwenden, müssen Sie den Dichtungsring in der Gewindehülse durch den im Beipack enthaltenen Dichtungsring ersetzen. - Seite 28 Installation Technologie AG Drehen Sie nun die Druckschraube fest auf die Gewindehülse. Drehen Sie die Verschraubung zur Abdichtung und Zugentlastung fest. Druckschraube Gewindehülse Die AC-Kupplungsdose ist nun fertig konfektioniert. Sollten Sie den Sunny Boy nicht gleich anschließen, so verschließen Sie den Buchseneinsatz mit der ebenfalls im Beipack enthaltenen Verschlusskappe.
-
Seite 29: Pv-String (Dc) Anschluss
Schließen Sie Strings, in denen Sie einen Erdschluss festgestellt ha- ben, erst dann an den Sunny Boy 3300 / 3800 an, wenn Sie den Erdschluss im PV-Generator beseitigt haben! Wiederholen Sie die Punkte 2 und 3 für jeden String. -
Seite 30: Inbetriebnahme
Sollte sich, trotz überprüfter Stringspannungen bei erneutem Anschluss des PV-Generators an den Sunny Boy 3300 / 3800, das LED-Signal wiederholen, trennen Sie den PV- Generator wieder vom Sunny Boy und setzen Sie sich bitte mit der SMA Technologie AG in Verbindung (siehe Kapitel 12 „ Kontakt” (Seite 57)). - Seite 31 Technologie AG Installation Grün Gelb Status leuchtet nicht leuchtet nicht OK (Einspeisebetrieb) leuchtet dauerhaft leuchtet nicht Warnung leuchtet dauerhaft leuchtet dauerhaft OK (Initialisierung) leuchtet nicht leuchtet nicht OK (Stopp) blinkt schnell (3 x pro Sekunde) leuchtet dauerhaft leuchtet nicht Warnung OK (Warten, Netzüber- leuchtet nicht leuchtet nicht...
- Seite 32 Installation Technologie AG Seite 32 SB33_38-11:SD4205 Installationsanleitung...
-
Seite 33: Sunny Boy Öffnen Und Verschließen
Beipack des Sunny Boy 3300 / 3800 eine Ersatzschraube und -unterlegscheibe. Schließen Sie den PV-Generator an. Schalten Sie den Leitungsschutzschalter ein oder schließen Sie den AC-Stecker Überprüfen Sie nun, ob die LED-Anzeige des Sunny Boy 3300 / 3800 einen ord- nungsgemäßen Betrieb signalisiert. Installationsanleitung... - Seite 34 Sunny Boy öffnen und verschließen Technologie AG Seite 34 SB33_38-11:SD4205 Installationsanleitung...
-
Seite 35: Technische Daten
Technologie AG Technische Daten 7 Technische Daten 7.1 Sunny Boy 3300 7.1.1 Daten PV-Generator Anschluss Max. Eingangsleerlaufspannung (bezogen °C PV 0 Zellentemperatur) Eingangsspannung, MPP-Bereich 174 V ... 500 V @ U ACmin Max. Eingangsstrom 20 A PV max Max. Eingangsleistung... -
Seite 36: Sunny Boy 3800
Kurzschlussfestigkeit netzseitig durch Stromregelung Arbeitsbereich, Netzspannung 198 ... 260 V AC Arbeitsbereich, Netzfrequenz 49,8 ... 50,2 Hz Allpolige Trenneinrichtung netzseitig Selbsttätige Freischaltstelle (SMA grid guard), doppelte Ausführung Phasenverschiebungswinkel cos Phi 1 bei P ACNenn (bezogen auf die Grundwelle des Stroms) Überspannungskategorie... -
Seite 37: Beschreibung Der Geräte
95,2 % η Europäischer Wirkungsgrad 94,4 % euro Der Wirkungsgrad des Sunny Boy 3300 hängt entscheidend von der Eingangsspan- nung der angeschlossenen PV-Strings ab. Je niedriger die Eingangsspannung ist, des- to höher ist der Wirkungsgrad. 200 V 300 V 400 V... - Seite 38 Technische Daten Technologie AG Wirkungsgrad des Sunny Boy 3800 η Max. Wirkungsgrad 95,6 % η Europäischer Wirkungsgrad 94,7 % euro Der Wirkungsgrad des Sunny Boy 3800 hängt entscheidend von der Eingangsspan- nung der angeschlossenen PV-Strings ab. Je niedriger die Eingangsspannung ist, des- to höher ist der Wirkungsgrad.
-
Seite 39: Sunny Boy 3300 / 3800 Betriebsparameter
Technologie AG Technische Daten 7.4 Sunny Boy 3300 / 3800 Betriebsparameter Nicht autorisierte Änderungen der Betriebsparameter können: • zu Verletzungen oder Unfällen durch geänderte interne Sicher- heitsvorgaben des Sunny Boy führen, • die Betriebserlaubnis des Sunny Boy erlöschen lassen, • die Garantie des Sunny Boy erlöschen lassen. - Seite 40 Technische Daten Technologie AG Werkseinstellung Name Einheit Wertebereich Sunny Boy 3300 Sunny Boy 3800 Ripple-Ctl-Frq 110,0 - 1600,0 216,7 216,7 Speicherfunktion Default Parameter, keine keine Reset Betriebsdaten, Reset Fehler Speicher/Storage permanent, volatile permanent permanent T-Max-Fan grdC 0 ... 100 T-Start 5 ...
-
Seite 41: Überprüfung Der Wärmeabfuhr
Überprüfung der Wärmeabfuhr 8 Überprüfung der Wärmeabfuhr Es ist nur dann notwendig die Wärmeabfuhr des Sunny Boy 3300 / 3800 zu überprüfen, wenn Sie bei einer optischen Inspektion ein deutliches Zusetzen des Lüftergitters erkennen oder der Wechselrichter sich vermehrt im Betriebszustand Derating befindet. Ob der Sunny Boy 3300 / 3800 in den Betriebszustand Derating übergeht, hängt von der... - Seite 42 Überprüfung der Wärmeabfuhr Technologie AG Der Lüfter ist mit drei Plastiklaschen am Gehäu- Plastiklaschen zum se befestigt. Lösen Sie diese mit einem Schrau- Lösen des Lüfters bendreher, den Sie vorsichtig in die Löcher mit den Plastiklaschen hineindrücken. Ziehen Sie den Lüfter gleichmäßig heraus. Der Lüfter ist mit Kabeln im Inneren des Sunny Boy 3300 / 3800 befestigt.
-
Seite 43: Überprüfung Des Lüfters
Nachdem Sie den Jumper gesteckt haben, müssen Sie den Sunny Boy 3300 / 3800 wieder in Betrieb nehmen. Überprüfen Sie die Luftströmung des Lüfters, der Sunny Boy 3300 / 3800 saugt die Luft unten ein und bläst sie oben auf der linken Seite wieder heraus. Achten Sie dabei auf ungewöhnliche Geräusche, die einen Hinweis auf eine fehlerhafte Montage oder einen Defekt an dem Lüfter ge-... -
Seite 44: Reinigung Der Lüfterkiemen
Technologie AG 8.3 Reinigung der Lüfterkiemen An beiden Seiten des Sunny Boy 3300 / 3800 befinden sich Lüfterkiemen. Der Sunny Boy 3300 / 3800 zieht die Luft unten durch den Lüfter ein und bläst sie an der linken Seite wieder heraus. Für die optimale Wärmeabfuhr des Gerätes müssen Sie also nur den linken Lüfterkiemen reinigen. -
Seite 45: Austausch Der Varistoren
Austausch der Varistoren 9 Austausch der Varistoren Der Sunny Boy 3300 / 3800 ist ein technisch hochkomplexes Gerät. Die Möglichkeiten, Fehler vor Ort beseitigen zu können, beschränken sich daher auf wenige Punkte. Bitte versuchen Sie nicht, andere Reparaturen als die hier beschriebene vorzunehmen, sondern nutzen Sie den 24-Stunden-Austauschservice und den Reparaturdienst der SMA Technologie AG. - Seite 46 Anschlüssen 2 und 3 eine leitende Verbindung besteht. Besteht diese nicht, ist der zugehörige Varistor wirkungslos. Die Position der Varistoren im Sunny Boy 3300 / 3800 ist in der Abbildung im Kapitel 3.1 „Gerätebeschrei- bung” (Seite 13) ersichtlich.
- Seite 47 Risiko von Überspannungen sollte der Sunny Boy 3300 / 3800 nicht mit defekten Varistoren betrieben werden! Verschließen Sie den Sunny Boy 3300 / 3800. Vergessen Sie dabei nicht die Unterlegscheiben mit der Verzahnung zum Gehäusedeckel wieder anzubrin- gen.
- Seite 48 Austausch der Varistoren Technologie AG Seite 48 SB33_38-11:SD4205 Installationsanleitung...
-
Seite 49: Auslegung Eines Leitungsschutzschalters
Failur Benötigte technische Angaben der verwendeten Wechselrichter • maximaler Ausgangsstrom = 17 A (Sunny Boy 3300) 18 A (Sunny Boy 3800) • maximal zulässige Absicherung des Wechselrichters = B 25 A Die Auswahl der Leitung sowie deren Verlegeart und Umgebungstemperaturen und weitere Randbedingungen begrenzen die maximale Absicherung der Leitung. - Seite 50 Auslegung eines Leitungsschutzschalters Technologie AG Bei der Auswahl von Leitungsschutzschaltern muss man auf einige Belastungsfaktoren achten. Diese sind in den jeweiligen Datenblättern zu finden. Beispiel für die thermische Auswahl eines 20 A Leitungsschutzschalters mit der Auslösecharakteristik B ohne Abstand zwischen den Leitungsschutzschaltern. Leitungsschutzschalter eines Herstellers...
- Seite 51 Technologie AG Auslegung eines Leitungsschutzschalters Fazit Der gewählte Leitungsschutzschalter kann im genannten Fall nicht verwendet werden, da die maximale Strombelastbarkeit für einen störungsfreien Betrieb unter dem maximalen Ausgangsstrom des verwendeten Wechselrichters liegt. Er wird bei Nennbetrieb auslösen! Eine Lösung wäre in diesem Fall die Einhaltung eines 8 mm Abstandes zwischen den Leitungsschutzschaltern.
- Seite 52 Auslegung eines Leitungsschutzschalters Technologie AG Seite 52 SB33_38-11:SD4205 Installationsanleitung...
-
Seite 53: Die Kommunikationsschnittstelle
Der Einbau oder Austausch der Kommunikationsschnittstelle darf nur durch eine ausgebildete Elektrofachkraft erfolgen. Die Kommunikations-Schnittstelle wird benutzt um mit SMA Kommunikationsgeräten (z. B. Sunny Boy Control, Sunny WebBox) oder einem PC mit entsprechender Soft- ware (z. B. Sunny Data Control) zu kommunizieren. Abhängig von der gewählten Kommunikations-Schnittstelle können bis zu 2500 Wechselrichter zusammengeschal-... -
Seite 54: Anschluss Der Kommunikations-Schnittstelle
Die Kommunikationsschnittstelle Technologie AG 11.1 Anschluss der Kommunikations-Schnittstelle Beachten Sie alle Sicherheitshinweise beim Öffnen des Sunny Boys, wie in Kapitel 2 beschrieben. Der Sunny Boy und die Kommunikations-Schnittstelle sind durch elektrostati- sche Entladungen gefährdet. Erden Sie sich, indem Sie PE anfassen, bevor Sie die Kommunikations-Schnittstelle aus der Verpackung nehmen und bevor Sie Bauteile im Sunny Boy berühren. -
Seite 55: Jumper Funktionen
Technologie AG Die Kommunikationsschnittstelle Gehäusedurchführungen im Boden des Sunny Boys (für Funk dürfen Sie nur die mittlere Gehäusedurchführung verwenden) Kabelweg (graue Fläche) PE-Anschluss Schraubklemmen zum Anschluss der Kommunikationsverkabelung Jumper Steckplatz Schnittstellen-Steckplatz 11.1.1 Jumper Funktionen Jumper A Jumper B Jumper C RS232 RS485 Terminierung... - Seite 56 Die Kommunikationsschnittstelle Technologie AG Seite 56 SB33_38-11:SD4205 Installationsanleitung...
-
Seite 57: Kontakt
Technologie AG Kontakt 12 Kontakt Bei Fragen zum Sunny Boy 3300 / 3800 oder technischen Problemen können Sie sich gern an unsere Hotline wenden. Bitte haben Sie folgende Daten zur Hand, wenn Sie mit SMA Kontakt aufnehmen: • Wechselrichtertyp • Angeschlossene Module und Anzahl der Module •... - Seite 58 Kontakt Technologie AG Seite 58 SB33_38-11:SD4205 Installationsanleitung...
