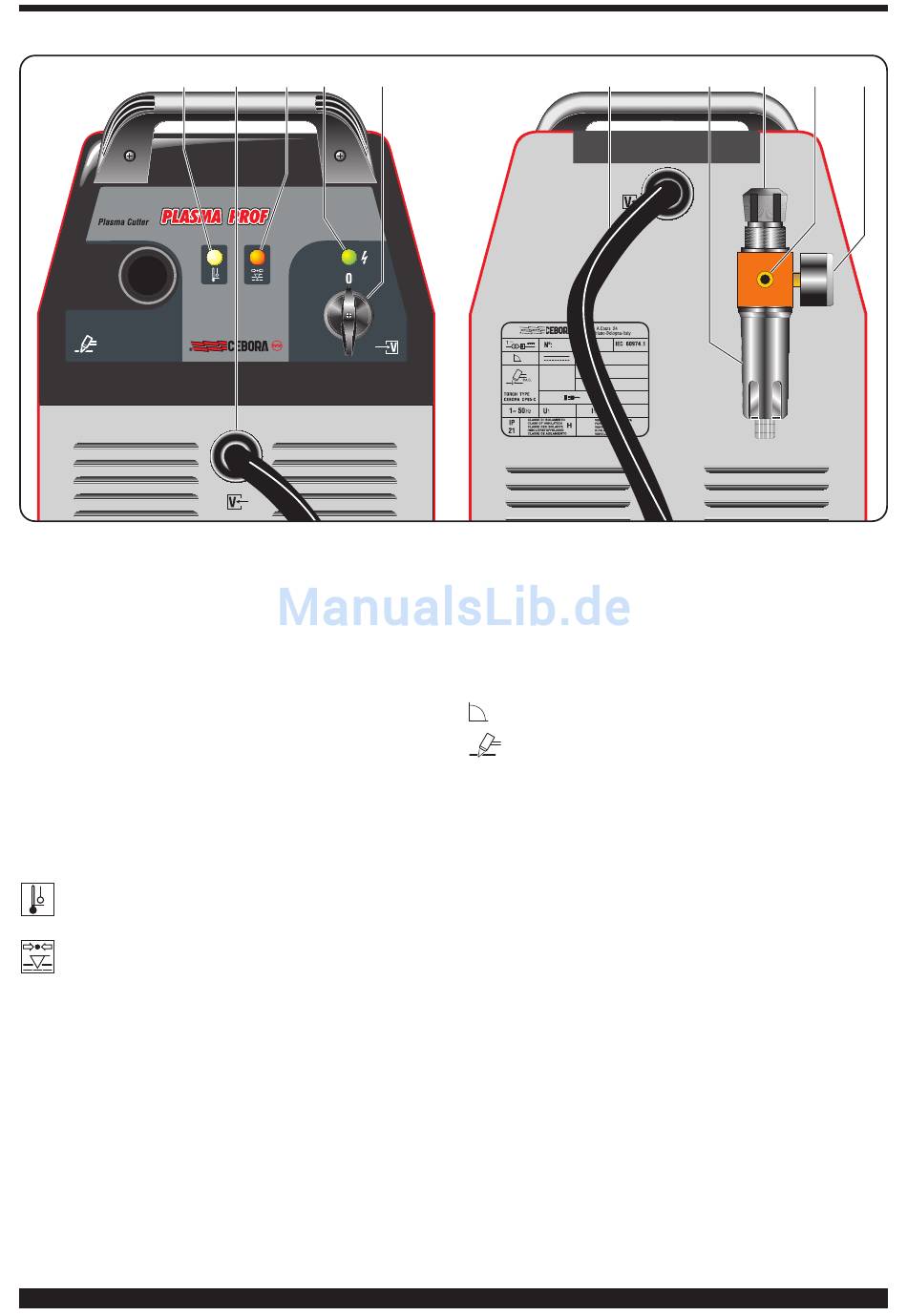

2.2 BESKRIVNING AV MASKINENS ANORDNINGAR
A) Nätkabel för elförsörjning.
B) Koppling till tryckluft (1/4" gas inv. gänga).
C) Strömbrytare för nätspänning.
E) Vred för att reglera trycket.
F) Manometer
G) Lysdiod för termostat.
H) Jordklämma
I) Uppsamlingskärl för kondensvätska.
L) Lysdiod som indikerar otillräckligt lufttryck.
M) Indikeringslampa för nätspänning.
2.3 SÄKERHETSANORDNINGAR
Denna anläggning är utrustad med följande säkerhetsan-
ordningar:
Överhettningsskydd:
För att undvika överbelastning. Lysdiod G tänds och
lyser med fast sken (se fig. 2).
Pneumatiskt skydd:
Är placerat på brännarens strömkälla för att undvika
ett otillräckligt lufttryck. Lysdiod L tänds (se fig. 2).
Elektriskt skydd:
Är placerat på brännarens stomme för att undvika farlig
spänning vid byte av munstycket, diffusören, elektroden
eller munstyckshållaren.
Maskinen är även utrustad med ett felsökningssystem
som sammanfattas i tabellen i avsnitt 6.1.1.
• Förbikoppla eller kortslut aldrig säkerhetsanord-
ningarna.
• Använd endast originalreservdelar.
• Byt alltid ut eventuella skadade delar på maskinen
eller brännaren mot originaldelar.
• Använd aldrig maskinen utan dess kåpor då det är
förenat med fara för operatören och andra personer
som befinner sig på arbetsplatsen, samt förhindrar att
maskinen avkyls ordentligt.
48
H L M C
Fig.2
2.4 FÖRKLARING AV TEKNISKA DATA
IEC 60974.1 Maskinen är tillverkad i enlighet med dessa
EN 50192 standarder.
EN 50199
N°. Serienummer.
Ska alltid uppges vid alla typer av förfråg-
ningar angående maskinen.
Sjunkande karakteristik.
Lämplig för plasmaskärning.
Typ av brännare som ska användas med
TORCH TYPE
denna maskin för ett säkert system.
U 0 . Sekundärspänning vid tomgång.
X. Procentuell driftfaktor.
Driftfaktor som anger hur många procent av
en period på 10 minuter som maskinen kan
tillåtas arbeta vid en given ström I 2 och
spänning U 2 utan att överhettas.
I 2 . Skärström.
U 2 Sekundärspänning med skärströmmen I 2 .
Denna spänning beror på avståndet mellan
munstycket och arbetsstycket.
Om detta avstånd ökas ökar även skär-
spänningen och driftfaktorn X % kan
minska.
U 1 . Nominell matarspänning.
1~ 50/60 Hz Enfas matning vid 50 eller 60 Hz
3~ 50/60 Hz Trefas matning vid 50 eller 60 Hz
I 1 max Den totala strömförbrukningen vid ström-
men I 2 och spänningen U 2 .
I 1 eff Värde för max. effektiv strömförbrukning
med hänsyn till driftfaktorn.
Vanligtvis överensstämmer värdet med
säkringens värde (av fördröjd typ) som
används för att skydda maskinen.
IP21 C. Höljets kapslingsklass.
A
I E B F
