Einbau der internen Schamottsteine
Bei Lieferung des Kamineinsatzes sind die internen
Schamottsteine zum Schutz vor Beschädigungen
nicht montiert.

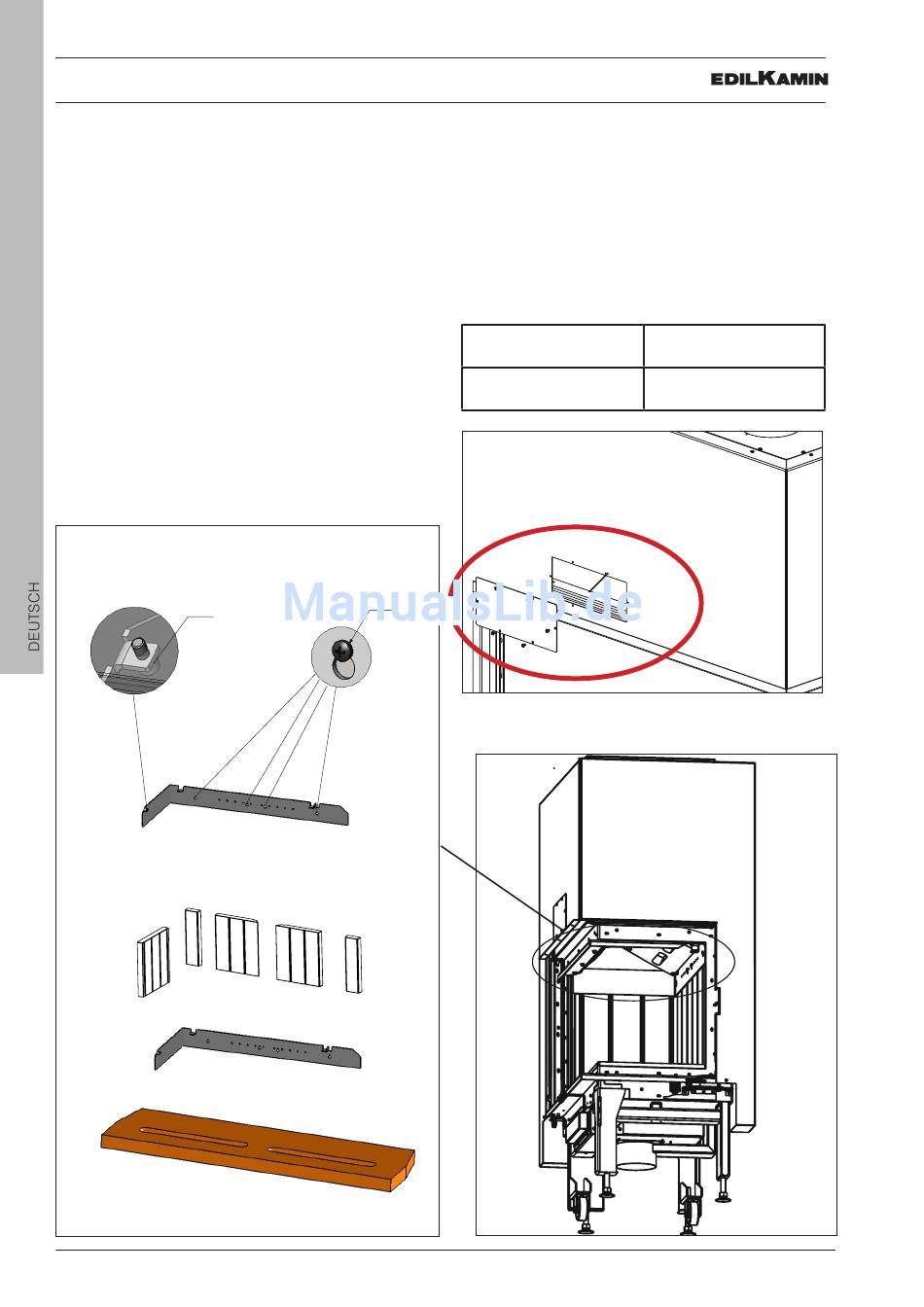

Um sie einzubauen (Abbildung unten):
• die Befestigungsplatte A (4 vordere und 1 seitliche
Schraube) lösen;
• die Bauteile für den Boden (B, C, C, B, D) und das
Seitenteil D einsetzen;
• die Platte A wiedereinsetzen und festschrauben;
• dann die Rauchgasführung E einsetzen und
einrasten lassen.
N°1 vite
10
Bauteil
DETTAGLIO D
SCALA 1 : 1
B
D
INSTALLATION
N°4 viti
Schraube
Bauteil
DETTAGLIO C
SCALA 1 : 1
A
C
C
B
A
E
Selbstschließende Tür
Der Kamin wird mit einer ausbalancierten Tür geliefert,
das heißt, dass sie sich nach dem Anheben nicht
automatisch absenkt.
Damit die Tür selbst schließt, müssen eine oder
mehrere Scheiben (P) im Innenrahmen der Tür
eingesetzt werden.
Um zum Innenrahmen der Tür Zugang zu erhalten,
entfernen Sie das Türchen auf der Kaminverkleidung.
ohne Bleche (Standar-
dausführung)
KEIN selbsttätiges
Schließen
INNENANSICHT DER SCHEI-
BEN AUF DEM TÜRRAHMEN
Schraube
D
TOGLIERE PART. A
INSERIRE PART.B,C,C,B,D
FISSARE PART.A
POSIZIONARE PART.E
mit Blechen (bei der
Installation montiert)
Selbsttätiges Schließen
p
C
