Verkleidungen, Gegenhauben und ihre
Lüftungen
Verkleiden Sie das Gerät erst nach:
• dem Anschluss des Geräts an den Rauchabzug
und Zuluftanschluss
• Überprüfung, dass das Gerät warm ist
• Überprüfung, dass das Gerät plan ist
Der Installateur muss alle Richtlinien der guten
Installation einhalten und alle Vorsichtsmaßnahmen
gegen Überhitzung und Feuer ergreifen.
Insbesondere:
• muss bei der Umsetzung eines möglichen
Sockels unter der Schwelle ein geeigneter Spalt
für den umwälzenden Luftstrom der Umgebung
vorgesehen werden;
• muss die Möglichkeit vorhanden sein, die Lüfter
zu inspizieren und/oder auszutauschen, sofern ein
Kit Air Diffuser installiert ist;
• müssen die Holzbestandteile mit feuerfesten
Paneelen geschützt werden, die nicht direkt
anliegen, sondern mit einem Abstand von
mindestens ca. 1 cm angebracht werden müssen,
um den Luftstrom zu ermöglichen und so einen
Hitzestau zu verhindern. Die Gegenhaube muss
aus feuerfesten Paneelen aus Gipspappe oder
Gipskartonplatten
bestehen;
Einbaus muss das Warmluftleitungsset wie zuvor
angegeben montiert werden.
Das Innere der Gegenhaube sollte gut gelüftet sein,
wofür der Luftstrom genutzt wird, der von unten
eintritt (Raum zwischen Tür und Balken), der per
Konvektion aus dem oberen Gitter austritt, so dass
eine Wärmerückgewinnung möglich ist und eine
übermäßige Überhitzung vermieden wird.
Neben dem oben Genannten berücksichtigen Sie bitte
die Angaben in den geltenden Normen in jedem Land
in Bezug auf „Dämmung, Oberflächenbearbeitung,
Verkleidung und Sicherheitsempfehlungen".
Luftdurchlässe
Sie müssen unbedingt vorderseitig installiert werden:
einer unter und einer über der Schornsteinöffnung. .
Nicht mit dem Gerät geliefert.
INSTALLATION
AUSGESCHMIEGTE

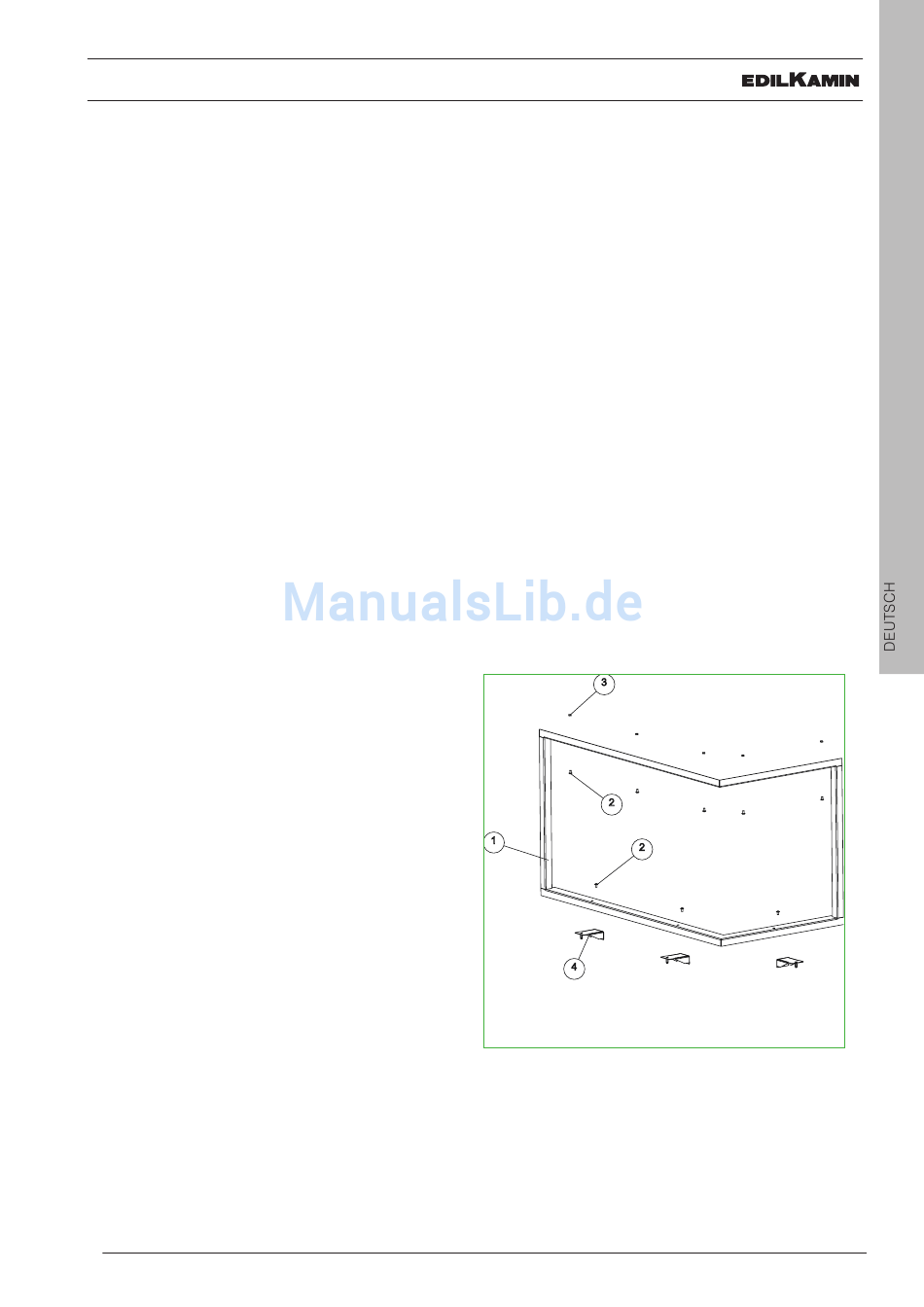

Der Rahmen um die Einlassöffnung ist ein Zubehörteil.
Er dient zur Bekleidung des Abstands zwischen
Grundkörper des Kamineinsatzes und Verkleidung.
• Die zum Kauf angebotene Packung enthält:
• Rahmen (1)
• 9 Schrauben (2)
• 5 Muttern (3)
• 3 Befestigungswinkel (4)
Hinweise zur Montage:
Die Halterungen am Grundkörper des Kamineinsatzes
befestigen.
Die Schrauben einschrauben.
Die Muttern festziehen.
•
während
des
1
RAHMEN(OPTIONAL)
3
2
2
4
15
