@HITACHI

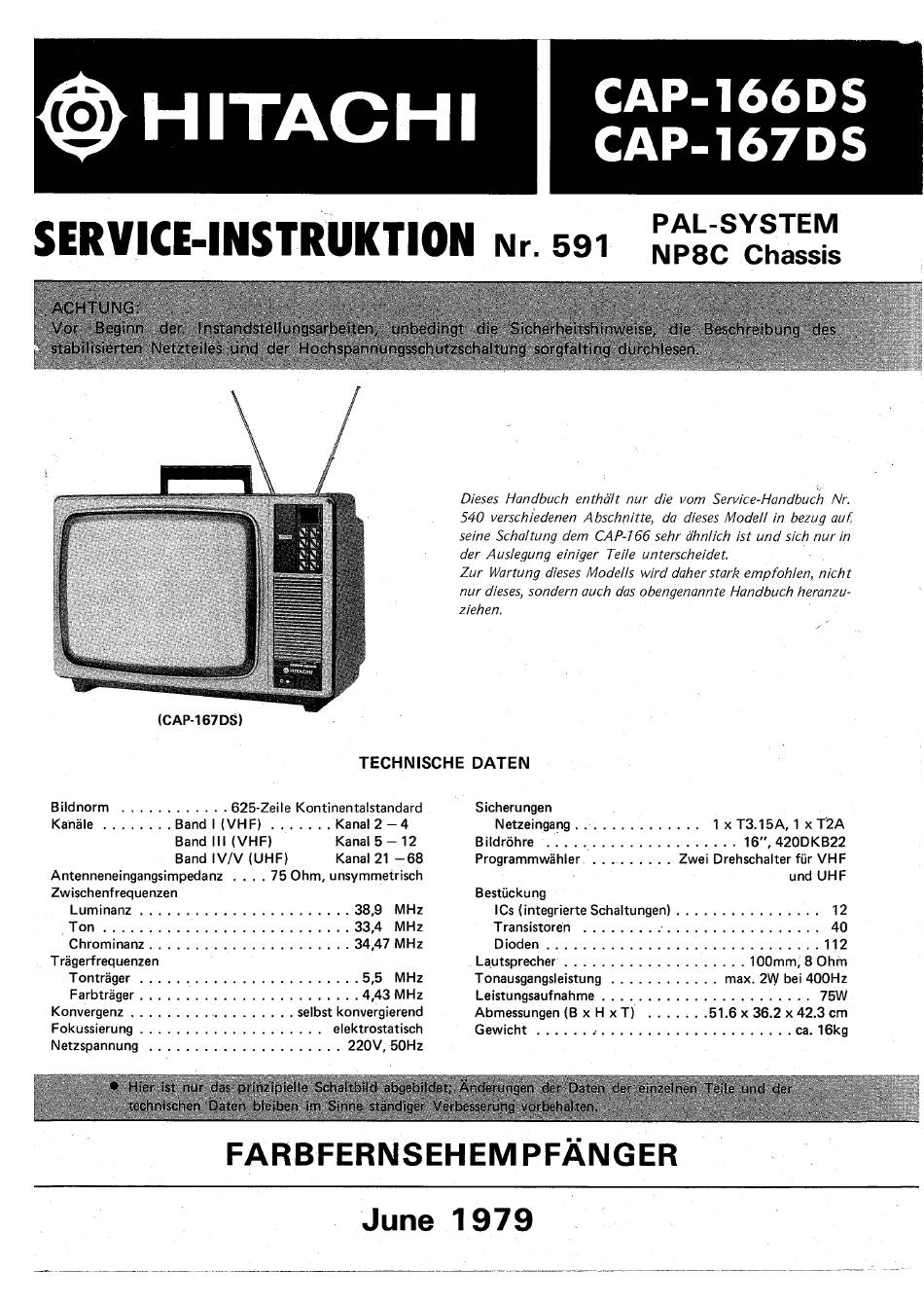

SERVICE-INSTRUKTIONNr. 591 NP8C Chassis
"
(CAP-167DS)
B ildnorm
Kanäle . Band I (VHF)
Band Ill (VHF)
Band IV/V (UHF)
Antenneneingangsimpedanz
Zwischenfrequenzen
Luminanz .
Ton
Chrominanz .
Trägerfrequenzen
Tonträger
Farbträger . i.
Konvergenz .
Fokussierung . .
Netzspannung
und dei'LHoGhSpåÅhtuhgSSchutzsch altunq
TECHNISCHE
625-ZeiIe Kontinentalstandard
. . Kanal 2 —4
Kanal 5 - 12
Kanal 21 —68
75 Ohm, unsymmetrisch
38,9 MHz
33,4 MHz
34,47 MHz
. 5,5 MHz
. 4,43 MHz
selbst konvergierend
elektrostatisch
220V, 50Hz
ißiéllei *libi
hh9ESfät4di
FARBFERNSEHEMPFÄNGER
June
CAP-166DS
CAP-167DS
tgfälting'duiéh)ésen:
Dieses Handbuch enthä/t
540 verschiedenen Abschnitte, da dieses Model/ in bezug auf
seine Scha/tung dem CAP-166 sehr ähnlich ist und sich nur in
der Aus/egung einiger Teile unterscheidet.
Zur Wartung dieses Mode/ls Wird daher stark empfoh/en, nicht
nur dieses,sondern auch dasobengenannte Handbuch heranzu-
ziehen.
DATEN
Sicherungen
Netzeingang
Bildröhre
Programmwähler
Bestückung
ICs (integrierte Schaltungen) .
Transistoren
Dioden .
Lautsprecher .
Tonausgangsleistung
Leistungsaufnahme .
Abmessungen (B x H x T)
Gewicht
e S 9tenl érQéinzéJöem. e v
1979
PAL-SYSTEM
diet • BUeschVeibOng
nur die vom Service-Handbuch
1 x T3.15A, 1 x T2A
16", 420DKB22
Zwei Drehschalter für VHF
und UHF
100mm, 8 Ohm
max. 2W bei 400Hz
.51.6 x 36.2 x 42.3
ca. 16kg
'fdéS
Nr.
12
40
. 112
75W
cm
