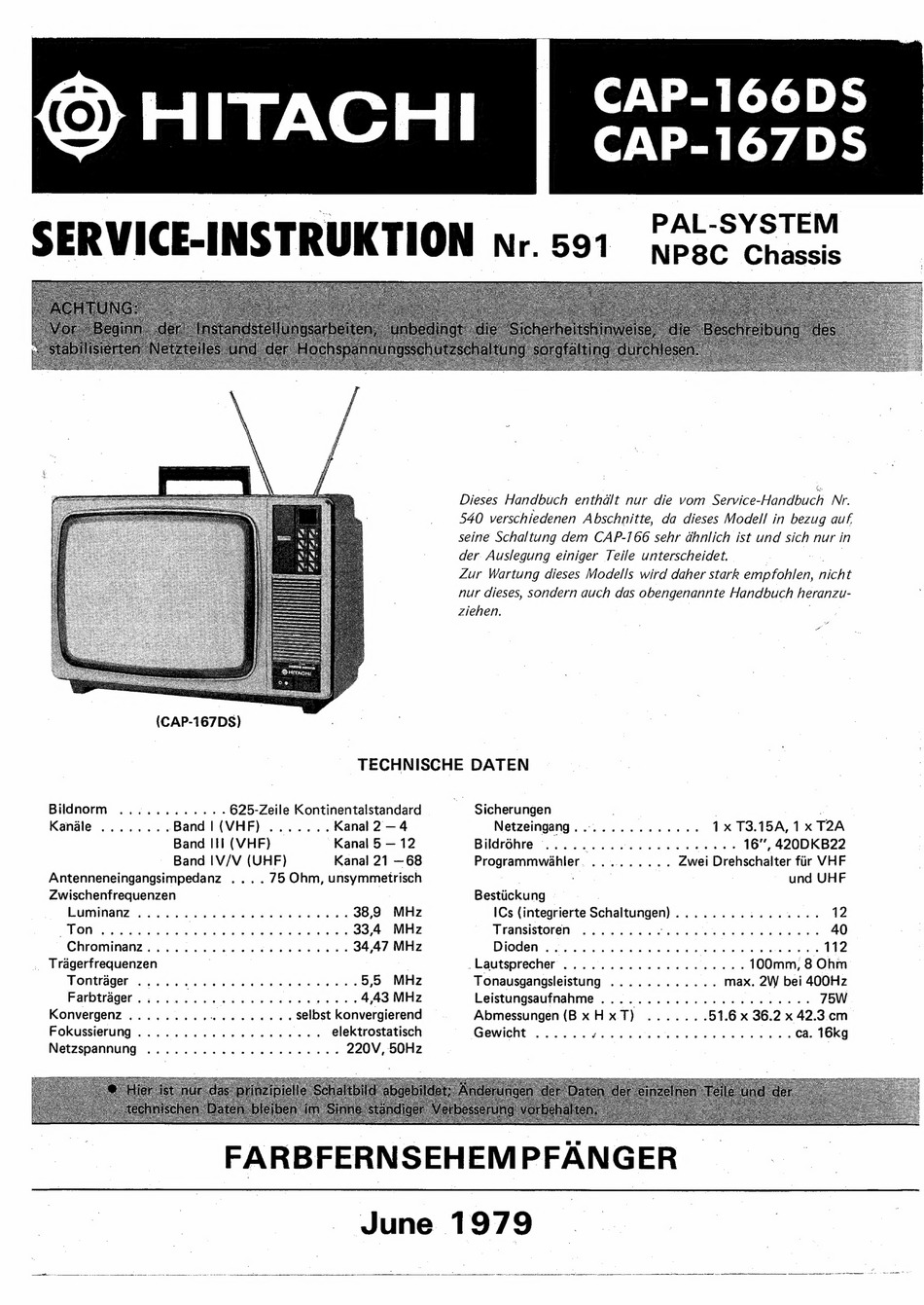

Hitachi CAP-166DS Service

CAP-166DS5$
CAP-167DS$
.
Dieses Handbuch enthalt nur die vom Service-Handbuch Nr.
: 540 verschiedenen Abschnitte, da dieses Modell in bezug auf
seine Schaltung dem CAP-166 sehr ahniich ist und sich nur in
der Auslegung einiger Teile unterscheidet. ; fo
Zur Wartung dieses Modells wird daher stark empfohlen, nicht
nur dieses, sondern auch das obengenannte Handbuch heranzu-
ziehen.

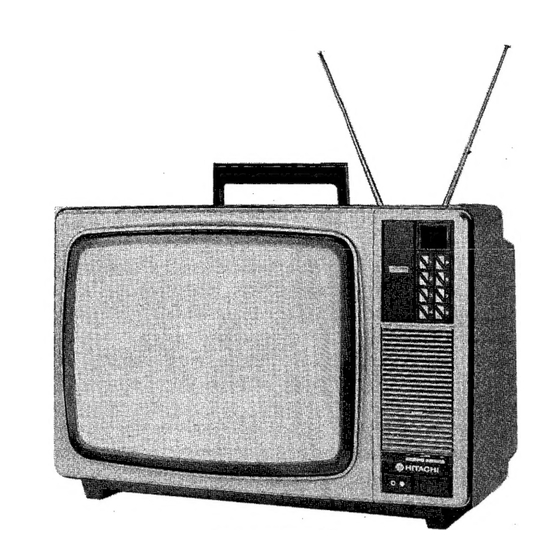

(CAP-167DS) . | |
TECHNISCHE DATEN
Bildnorm ............625-Zeile Kontinentalstandard | Sicherungen | ,
Kanale ........Band!(VHF) .......Kanal2—4 Netzeingang.............. 1x T73.15A,1x T2A
Band It (VHF) 'Kanal 5 — 12 Bildrohre ... 2.2. .........+222++ 16", 4220DKB22
Band |V/V (UHF) Kanal 21 —68 Programmwéhler. ......... Zwei Drehschalter fiir VHF
Antenneneingangsimpedanz ... . 75 Ohm, unsymmetrisch ae «= * | , : ~ und UHF
Zwischenfrequenzen Bestuckung
Luminanz ........-.--.-22++-+2.-+ 38,9 MHz ICs (integrierte Schaltungen)................ 12
WON ce suserncncte ce etek eae eee Mie — Transistoren . 6... ee eee ee eee 40
~ Chrominanz............0...2+++..+ 34,47 MHz DiOden hice cs eet seetachs Shore eee ode
Tragerfrequenzen | | | _Lautsprecher .................... 100mm, 8 Ohm
WOMUGQGl: hive ohh a ewe W down > ae pO MEIZ Tonausgangsleistung ............ max. 2W bei 400Hz
Farbtrager... 0.2... eee eee eee ee 1 4,43 MHz Leistungsaufnahme ..............2.2226--- 75W
Konvergenz ..................Selbst konvergierend | Abmessungen (Bx Hx T) .......51.6x 36.2x42.3.em
Fokussierung..............2..+.2.. @lektrostatisch * "GOWiCht ig. cba ie oo BR ne ee CAP TBKG
Netzspannung ................2+..-..- 220V, 50Hz
| | June 1979 = |
