Votronic Automatic Charger VAC 1215 F3A Montage- Und Bedienungsanleitung Seite 6

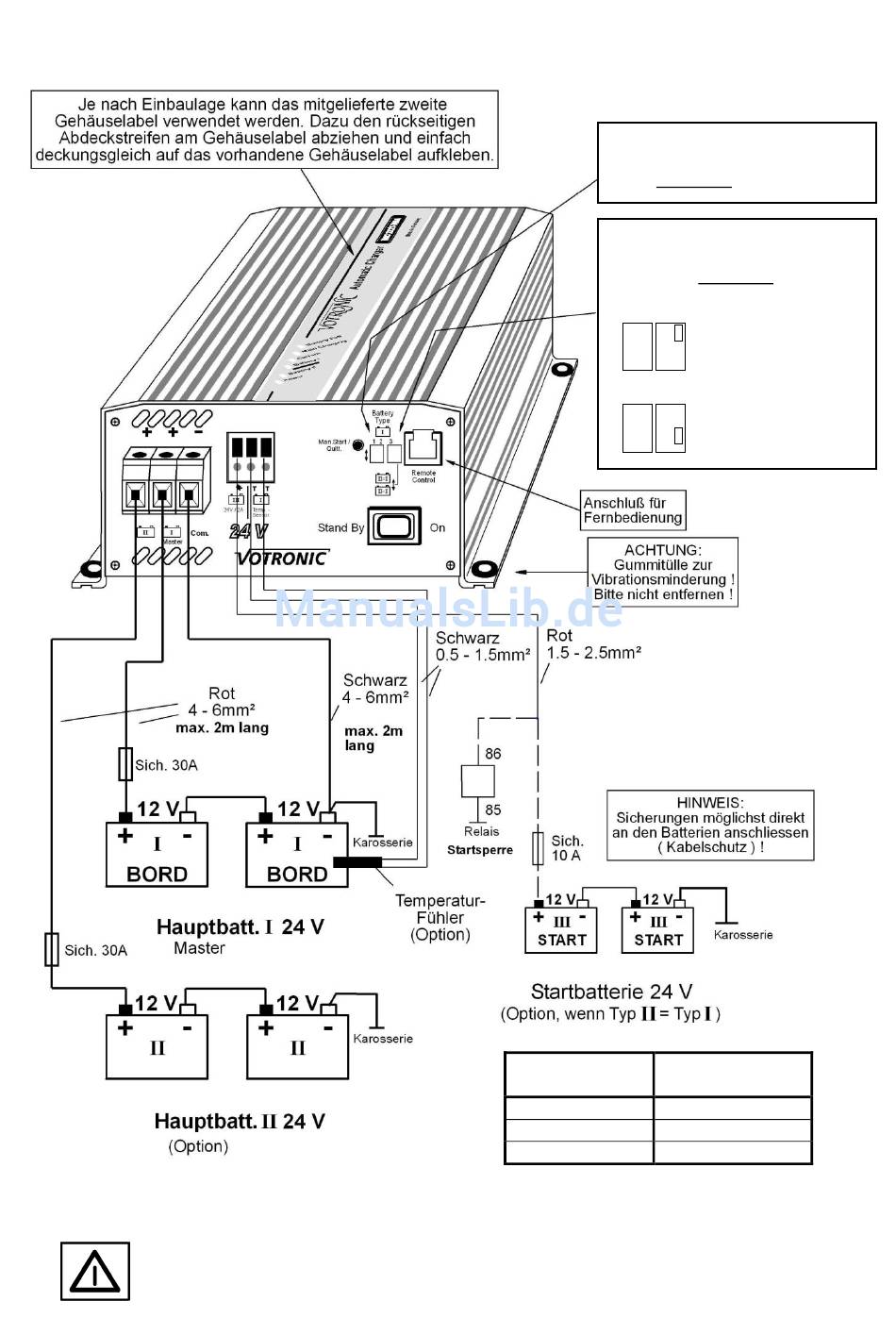

Anschluss-Schema 24 V:
Hinweis: Bei Betrieb mit nur 1 24 V-Batterie den Ladeausgang I (Master) benutzen.
Sicherheitshinweis: Der Betrieb darf nur an einer den jeweiligen technischen Vorschriften entsprechend
installierten Steckdose, abgesichert max. 16 A (gegebenenfalls mobil/ stationär mit
Fehlerstromschutzschalter (FI-Schalter), 30 mA Nennfehlerstrom) erfolgen.
- 6 -
1.) Unbedingt Schalter einstellen
Type Hauptbatterie I (Master),
siehe Tabelle 1, Seite 8.
2.) Schalter einstellen für
Type Hauptbatterie II (Option),
siehe auch Tabelle 2, Seite 9.
1 2 3 -
1 2 3 -
Ladekabel Längen
Hauptbatterie (n)
2x 0,8 - 1,5 m
2x 1,5 - 2,2 m
2x 2,2 - 3,5 m
II I
Type Batt. = Batt.
II
Type Batt. = Starter
VAC 2412 F3A
VAC 2416 F3A
2
2,5 mm
2
4 mm
2
6 mm
