Montage- und Bedienungsanleitung:

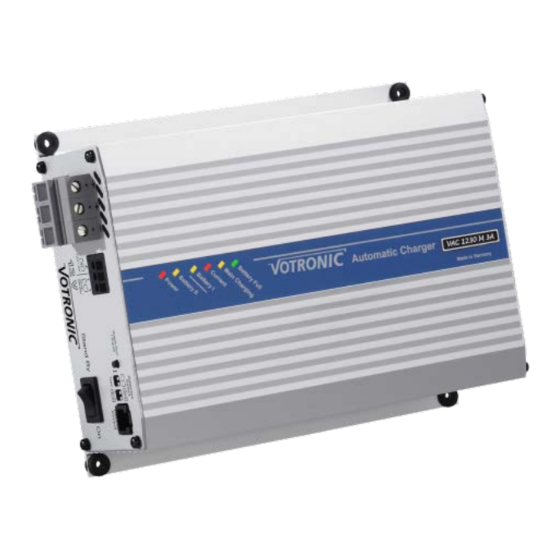

Automatic Charger VAC 1215 F 3A
Automatic Charger VAC 1230 F 3A
Automatic Charger VAC 2416 F 3A
Vollautomatische Einbauladegeräte mit 3 Ladeausgängen gemäß
DIN 14679: 2008-03 Feuerwehrwesen für Feuerwehr- und Sonderfahrzeuge.
Bitte lesen Sie diese Montage- und Bedienungsanleitung vollständig,
insbesondere die Seite 14 „Sicherheitsrichtlinien und zweckbestimmte Anwendung",
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Die angegebenen Werte in Klammern ( ) gelten für 24 V-Betrieb.
VOTRONIC Ladegeräte der Serie „VAC F" zeichnen sich durch kompakte Bauform, geringes Gewicht (Hochfrequenz-
Schaltnetzteil, Switch Mode-Technologie) sowie volle Ladeleistung auch bei großen Abweichungen der Netzversorgung
(Unter-/Überspannung, Sinusform, Frequenz) aus.
Die intelligente Mikroprozessor-Ladesteuerung mit „IU1oU2oU3"-Ladeprogrammen (Konstantstrom – Konstantspannung)
und dynamischer Ladezeitberechnung sorgt automatisch für die schnelle und schonende Vollladung sowie anschließende
100% Ladevollerhaltung der angeschlossenen Batterien aus jedem beliebigen Anfangsladezustand heraus und ermöglicht
dabei immer auch die gleichzeitige Mitversorgung von parallelgeschalteten 12 V- (24 V-) Verbrauchern bzw. die Ladung
sehr großer Batterien (je nach Anwendungsfall). Entnommene Energie wird sofort ausgeglichen.
Der eingebaute Ladestromverteiler ermöglicht den vollen Ladestrom auf den Hauptladeausgängen I und II, so dass z.B.
auch die Fahrzeug-Starterbatterie in kurzer Zeit wieder aufgeladen ist. Funktionsbeschreibung s. Seite 8, Tabelle 2.
Batterie-Ausgänge und Ladeprogramme:
Ladeausgang Batterie I (Master), je nach Batterie-Typ 5 einstellbare Ladeprogramme (siehe Tabelle 1):
1) „Start":
Geschlossene Säure-/Nass-Starter-Batterien mit normalem Wasserverbrauch,
2) „DIN L":
Geschlossene Säure-/Nass-Batterien mit Wasserverbrauch nach DIN EN 50342-1 „gering"
sowie verschlossene AGM-/Vlies-Batterien mit der Ladespannungsangabe
3) „DIN VL":
Geschlossene Säure-/Nass-Batterien mit Wasserverbrauch nach DIN EN 50342-1 „sehr gering" „14,8 V"
4) „DIN AGM": Verschlossene, gasdichte AGM-/Vlies-Batterien VRLA (Blei-Vlies-Technologie)
5) „DIN Gel":
Verschlossene, gasdichte Gel-/dryfit-Batterien VRLA (festgelegter Elektrolyt)
Ladeausgang Batterie II, je nach Batterie-Typ einstellbare Ladeprogramme (siehe Tabelle 2):
a) „II = I":
Ladeprogramme wie Batterie I mit Parallel-Ladung durch eingebauten Ladestromverteiler
b) „II < I":
fest ausgelegt auf die Ladung von Starter-Batterien (max. Ladestrom auch für die Starter-Batterie)
Steuerausgang „+86" (Startsperre):
12 V (24 V)-Meldeausgang für Netz-Anzeige oder Fahrzeug-Startsperre durch externes Relais.
Spannung liegt an, sobald das Ladegerät mit dem Stromnetz verbunden ist, auch im Stand By.
Weitere Geräteeigenschaften:
Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit der Batterie verbunden sein und hält diese auf
Vollladung. Bei Netzausfall werden die Batterien nicht entladen (Trennung durch Sicherheits-Schalter).
Batterie-Regenerierung bei langen Standzeiten zweimal wöchentlich gegen schädliche Säureschichtungen.
Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die
Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch.
Ladeleistung 12 V / 15 A
Ladeleistung 12 V / 30 A
Ladeleistung 24 V / 16 A
Nr. 0470
Nr. 0476
Nr. 0494
„14,2V"
„14,4 V"
„14,8 V"
„14,4 V"

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Votronic Automatic Charger VAC 1215 F 3A

  • Seite 1 Sie mit dem Anschluss und der Inbetriebnahme beginnen. Die angegebenen Werte in Klammern ( ) gelten für 24 V-Betrieb. VOTRONIC Ladegeräte der Serie „VAC F“ zeichnen sich durch kompakte Bauform, geringes Gewicht (Hochfrequenz- Schaltnetzteil, Switch Mode-Technologie) sowie volle Ladeleistung auch bei großen Abweichungen der Netzversorgung (Unter-/Überspannung, Sinusform, Frequenz) aus.
  • Seite 2: Batterielebensdauer

    - 2 - • Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Unter- und Überspannung der Batterie, Kurzschluss, Verpolung, Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur vollständigen Trennung von Ladegerät und Batterie durch eingebaute Sicherheits-Schalter. • Optische und akustische Meldung bei Störung und/oder erfolgter Sicherheitsabschaltung. •...
  • Seite 3: Anschluss-Schema

    - 3 - Anschluss-Schema 12 V: Hinweis: Bei Betrieb mit nur einer 12 V-Batterie den Ladeausgang I (Master) benutzen. Tabelle 1: Empfohlene Ladekabel-Querschnitte und -Längen (einfache Strecke) zwischen Gerät und Hauptbatterie(n) I und II: Kabel-Querschnitte VAC 1215 F 3A VAC 1230 F 3A 2,5 mm 0,6 …...
  • Seite 4 - 4 - Anschluss-Schema 24 V: Hinweis: Bei Betrieb mit nur einer 24 V-Batterie den Ladeausgang I (Master) benutzen. Tabelle 1: Empfohlene Ladekabel-Querschnitte und -Längen (einfache Strecke) zwischen Gerät und Hauptbatterie(n) I und II: Kabel-Querschnitte VAC 2416 F 3A 2,5 mm 0,6 …...
  • Seite 5: Temperatur-Fühler (Temperatur-Sensor Im Lieferumfang)

    - 5 - Option: 2. Ladeausgang „Batterie II“ Ladeausgang mit vollem Ladestrom, Benutzung und Ladeprogramm gemäß Tabelle 2 einstellen. Option: Steuerausgang „+86“ 12 V (24 V)-Meldeausgang: Der Ausgang kann als Meldeausgang für eine Fahrzeug-Startsperre (verhindert den Motorstart bei noch eingesteckter Netzversorgung des Fahrzeugs) genutzt werden, siehe Anschluss-Schema.
  • Seite 6: Geräte-Einstellungen Vornehmen

    - 6 - Geräte-Einstellungen vornehmen: Hauptbatterie „I“ Type (Bauart, Technologie) einstellen: Es sind 5 Ladeprogramme für die unterschiedlichen Batterie-Typen im Gerät hinterlegt, auszuwählen mit 3 Miniatur-Schiebeschaltern „1-2-3“ in der Gerätefront, s.a. Anschluss- Schema. Die Betätigungshebel der Schiebeschalter sind weiß dargestellt. Falls vom Batteriehersteller nicht anders vorgegeben, kann anhand der folgenden Beschreibung und den technischen Daten (U1- und U2-Spannungen) das passende Ladeprogramm für die Bord I-Versorgungs-Batterie ermittelt werden.
  • Seite 7 - 7 - DIN VL 14,8 V U1=14,80 V ! U2=13,50 V U3=13,20 V 4-6 h 24 h Dauer Regeneration 2x wöchentlich 1h „VL“: Ladeprogramm nach DIN 14679 für Säure-/Nass-Batterien, Lead Acid VL: Abgestimmt auf geschlossene Bleibatterien mit Wasserverbrauch „VL = sehr gering“ nach DIN EN 50342-1 (z.
  • Seite 8 - 8 - Tabelle 2: Batterie II Ladeprogramm für Type (Bauart) einstellen Schiebeschalter Nr. 4 hinter der Gerätefrontplatte mit kleinem Schraubendreher vorsichtig in die gewünschte Stellung für die Batterie II bringen, s.a. Anschluss-Schema (werksseitige Stellung „II < I“ = Starter-Batterie). Bei Benutzung des Ladeausgangs II kann der im Gerät eingebaute Ladestromverteiler für die Batterie II in 2 unterschiedlichen Betriebsarten betrieben werden.
  • Seite 9 - 9 - Geräteschalter „Stand By/On“: Stellung „On“: Ladegerät arbeitet mit allen Funktionen. Stellung „Stand By“: Ladegerät ist im Ruhebetrieb heruntergefahren, es findet keine Batterieladung statt, alle Anzeigen sind abgeschaltet, alle Ladetimer werden zurückgesetzt, interne Schutzfunktionen (z. B. Kühllüfter) arbeiten weiter, die Netz-Leistungsaufnahme ist minimal. Ermöglicht damit auch den Neustart eines kompletten Ladezyklus für die Batterie(n).
  • Seite 10: Störungsmeldung Batteriefehler An Haupt-Batterie "I" (Master)

    - 10 - Betriebsanzeigen: „Battery Full“ (Batterie(n) vollgeladen, grün): • Leuchtet: Batterie(n) zu 100 % geladen, Ladeerhaltung U2 und Lagerladung U3, fertig. • Blinkt: Hauptladevorgang läuft in der U1-Ladephase, Ladezustandsanzeige von ca. 75 % (kurzes Blinken) allmählich auf 100 % (langes Blinken) ansteigend. •...
  • Seite 11 - 11 - Betriebshinweise: • Restladezeitanzeige: Das Blinken der „Battery Full“-Anzeige ermöglicht Rückschlüsse auf den Fortschritt der U1-Ladephase (Vollladung). Direkt nach der I-Ladephase (ca. 75-80 % Ladung) blinkt die Anzeige nur kurz auf. Mit fortschreitender Ladezeit wird die Blinkdauer immer länger bis schließlich kurz vor der 100 %-Vollladung die Anzeige die meiste Zeit leuchtet und nur noch ganz kurz erlischt.
  • Seite 12 - 12 - Zeitlicher Ladeverlauf Hauptausgang Batterie I (Master): Ein neuer, kompletter Hauptladezyklus wird ausgeführt: • Nach einem Netzausfall (Netzstecker gezogen oder Stromausfall). • Nach Geräteschalter in Stellung „Stand By“. • Nach Schalter auf der Fernbedienung „OFF“. • Die Batterie wurde durch hohe Belastung über den maximalen Ladegerätestrom hinaus für 30 Sekunden unter die Rücksetzspannung von ca.
  • Seite 13 - 13 - Technische Daten: VAC 1215 F3A VAC 1230 F3A VAC 2416 F3A Nennbetriebsspannung (volle Ladeleistung) 230 V, 45…65 Hz 230 V, 45…65 Hz 230 V, 45…65 Hz Betriebsspannungsbereich 85…265 V 85…265 V 85…265 V Betriebsspannungsbereich volle Ladeleistung 190…265 V 190…265 V 190…265 V Betriebsspannungsbereich reduzierte Ladeleistung...
  • Seite 14: Zweckbestimmte Anwendung

    • Bei nicht zweckbestimmter Anwendung des Gerätes, bei Betrieb außerhalb der technischen Spezifikationen, unsachgemäßer Bedienung oder Fremdeingriff erlischt die Gewährleistung. Für daraus entstandene Schäden wird keine Haftung übernommen. Der Haftungsausschluss erstreckt sich auch auf jegliche Service-Leistungen, die durch Dritte erfolgen und nicht von uns schriftlich beauftragt wurden. Service-Leistungen ausschließlich durch VOTRONIC, Lauterbach.
  • Seite 15 - 15 - Option: Betriebs-Fernanzeige IP67 Art.-Nr. 2081 Zeigt mit grüner Leuchtdiode die Betriebsbereitschaft des Ladegerätes und der (eingesteckten) Fahrzeug-Netzversorgung an. Die Fernanzeige kann an jeder gewünschten Stelle über eine 8 mm- Bohrung montiert werden, sowohl gut sichtbar im Innenbereich (Armaturenbrett o.ä.) als auch im Außenbereich mit hoher Dichtigkeit IP67 z.B.
  • Seite 16 Betriebs-Fernanzeige IP67 Art.-Nr. 2081 Druckfehler, Irrtum und technische Änderungen vorbehalten. Alle Rechte, insbesondere der Vervielfältigung sind vorbehalten. Copyright  VOTRONIC 07/2023 Made in Germany by VOTRONIC Elektronik-Systeme GmbH, Johann-Friedrich-Diehm-Str. 2, 36341 Lauterbach Tel.: +49 (0)6641/91173-0 Fax: +49 (0)6641/91173-10 E-Mail: info@votronic.de...
